JCQ-C1/C2/C3型在线避雷器监测器是为在线监测避雷器漏电流和动作次数而设计的一种综合在线监测装置，适用于220KV及以下电力系统中各类避雷器的运行状态监测。
自从氧化锌避雷器在我国电力系统中广泛应用以来，曾发生过不少事故，有些严重事故甚至引起长时间停电和其它大型电力设备的严重损坏，造成重大的财产损失，具有完全统计，无论国产与进口避雷器的事故率都在千分之几以上，其事故的主要原因是产品质量问题，如密封不良，避雷器受潮而导致损坏，还有阀片质量差，参数设计不合理，污秽性能和电位分位性能差等原因，另外还有产品选型不当，避雷器额定电压低，荷电率高，导致避雷器持续运行电压下泄漏电流增大而损坏。对于磁吹式避雷器，由于带有分路电阻的劣化和受潮也会引起电导电流的增大而导致避雷器损坏。JCQ避雷器监测器可以记录避雷器的动作次数和在线监测避雷器泄漏电流，从而可提前发现事故隐患，避免发生事故。
JCQ避雷器监测器，是将新型氧化锌阀片、特制取样器、高性能电磁计数器、毫安表等密封在圆形不锈钢外壳内。外壳密封良好，美观耐腐蚀。
由于采用了新型氧化锌阀片，额定电流下残压低，方波通流能力大，持续运行电压下阻抗高，附工频过电流能力大等特点。电气性能如下表所示：
| 项目 | JCQ-C1/C2/C3 |
|---|---|
| 标称放电电流（KA） | 10 |
| 标称放电电流下残压（KV） | ≤0.6 |
| 2ms方波耐受能力（A） | 800 |
| 4/10us大电流耐受能力（KA） | 65 |
| 最小动作电流（8/20us）（A） | 20 |
| 2小时工频过电流耐受能力（mA） | 100 |
| 毫安表满量程（mA平均值） | 3（可选） |
| 计数范围（可循环计数） | 999 |
| 持续运行电压下端电压（V） | ＜3 |
| 重量（kg） | 2.2 |
JCQ避雷器监测器适用于220KV及以下电力系统各种避雷器：如需在更高电压等级下使用，订货时需说明。
1、计数器动作性能检验：
用摇表或其它直流电源向一个10uf电容器充电至300-600V，然后向计数器两端放电，计数器应可靠动作、毫安表指针应摆，则JCQ型避雷器监测器合格。
2、电流测量回路的检验：
A、一般检验：用一数字万用表，置二极管档，两表笔接JCQ型避雷器监测器两端，毫安表应指示几百微安。

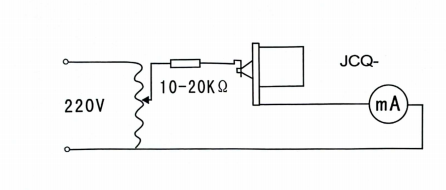

B、**检验：用一单相调压器，输出端通过一几十千欧电阻与JCQ型避雷器监测器、交流毫安表串联。升压，两表指示值应一致（平均值小11.1%）。

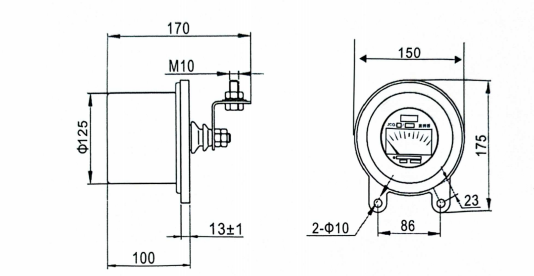

JCQ型避雷器监测器外壳为圆形不锈钢，具有良好的耐腐蚀性和电磁屏蔽作用。高压出线端从后面通过小瓷套引出，下面玻璃采用不锈钢环压紧橡胶密封环密封。适用于户内外安装。安装尺寸如下图所示，与JS-8型相同，安装时，用M10×30螺栓通过法兰，将JCQ型避雷器监测器安装在避雷器底座附近，便于观测的平示位置上，并作为接地端。然后高压出线端用M10×30螺栓和母线连接在避雷器下端法兰上。安装时注意，涂有红漆的M10螺母不得随意松动，以免破坏密封。
