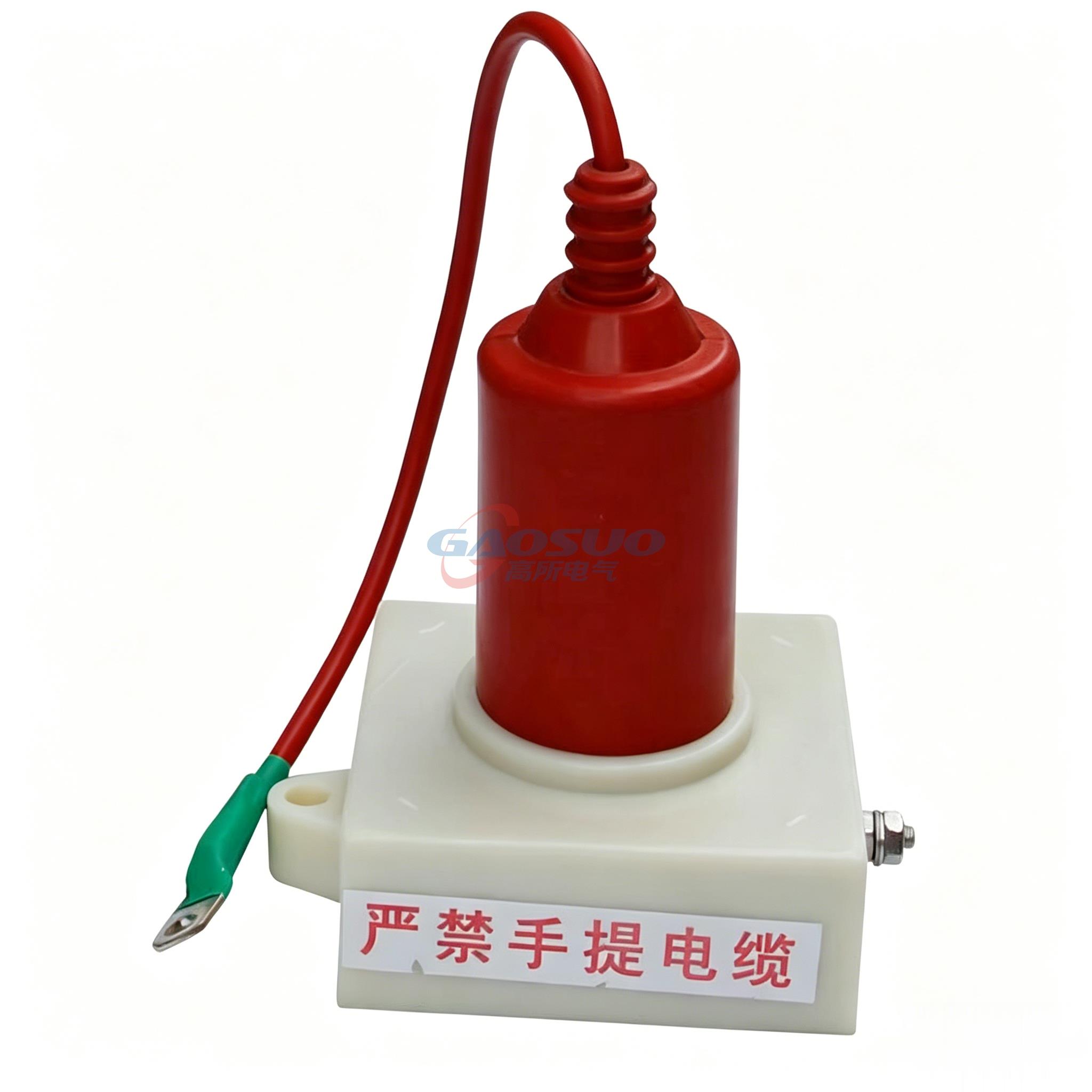

TBP-O型电机中性点用三相组合式避雷器

产品概述

TBP系列中性点用三相组合式过电压保护器（三相组合式避雷器）是一种新型的保护电器，用于保护电力设备绝缘免受过电压危害。这种TBP-O型电机中性点用三相组合式避雷器具有限制相地之间过电压，同时又对相间过电压进行有效限制的特点，这是普通避雷器所无法做到的。产品广泛应用于保护真空开关、旋转电机、并联补偿电容器、发电厂、变电站等场所。三相组合式过电压保护器已运行多年，实践证明是一种切实可行、有效限制相间过电压的措施，一台组合式保护器可起到六台普通避雷器的作用。由于保护器内部采用了大容量氧化锌电阻片作为主要元件，它具有良好的伏安特性和吸收过电压的能力，对保护设备能提供可靠的保护，深受电力系统的欢迎。

因我国中压电网（3kV～66kV）的一些特殊性，常规中压避雷器对这类过电压不敏感，起不到保护作用。随着真空开关的日益广泛使用，其强开断能力引发的各类操作电压，对电力设备的保护提出了新的课题。TBP-O型电机中性点用三相组合式避雷器正是为解决这一难题应运而生的新产品。 该类产品采用四星型接法(俗称三叉戟式接法)，设置公共中性点，既可极大的降低相间过电压，同时相对地保护水平也有质的提高，真正起到了对真空开关操作过电压的有效限制。 FAURE 高所电气有限公司生产销售的产品为复合绝缘，结构小巧紧凑、整体硫化全封闭成型。选用优质金属氧化物阀片和自吹特种间隙，具有工作特性高、安全方便等优点。特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用，或直接安装在小型箱式变电站内。

执行标准

TBP-O型电机中性点用三相组合式避雷器产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》，JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》，ZBK49005-90《交流系统用有串联间隙金属氧化物避雷器》，JB/T8459-2006《避雷器产品型号编制方法》。

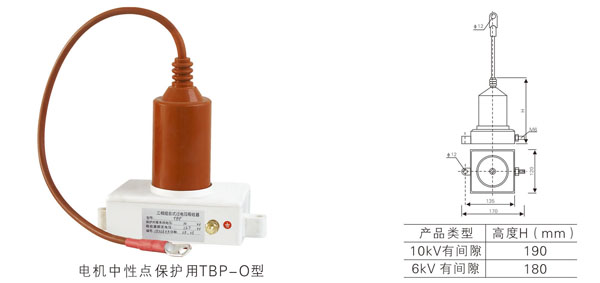

外观尺寸

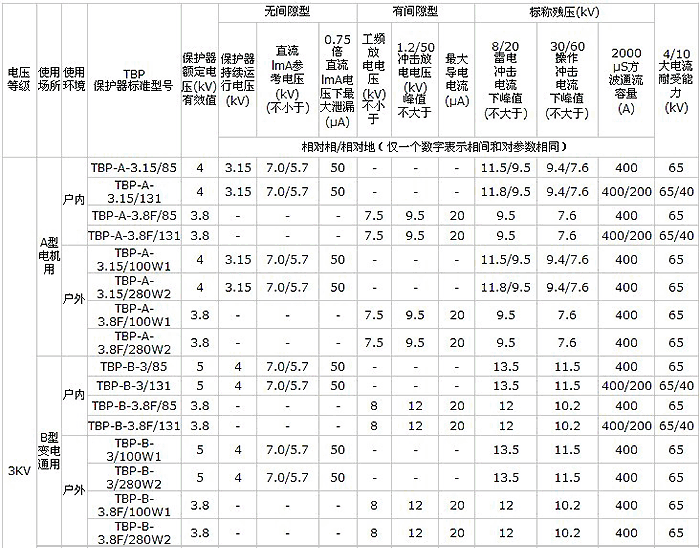

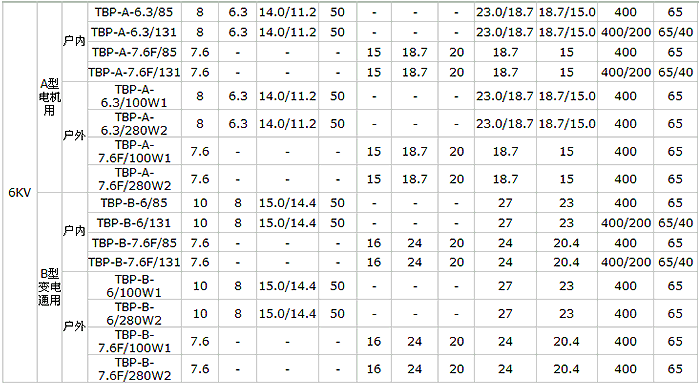

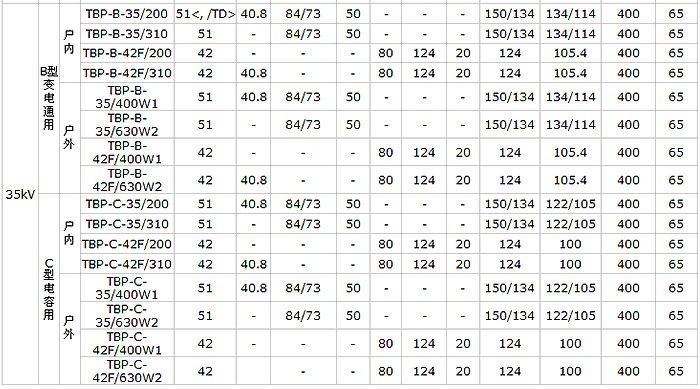

主要技术参数
