TBP-B-12.7/131J 10kV过电压保护器 柜内三相组合式避雷器

产品概述

FAURE 高所电气有限公司生产的TBP系列10kV及以下柜内用三相组合式过电压保护器（三相组合式避雷器），是一种用于保护电力设备绝缘免受过电压危害的新型保护电器。它采用四星型接法，设置公共中性点，既能有效限制相地过电压，又能对相间过电压进行高效限制，这是普通避雷器无法做到的。该产品广泛应用于保护真空开关、旋转电机、并联补偿电容器、发电厂、变电站等场所。实践证明，TBP-B-12.7/131J10kV过电压保护器是限制相间过电压的有效措施，一台组合式保护器可起到六台普通避雷器的作用，深受电力系统欢迎。

随着真空开关的广泛使用，其操作引发的各类过电压对电力设备保护提出了新挑战。TBP系列10kV过电压保护器内部采用大容量氧化锌电阻片作为核心元件，具有良好的伏安特性和强大的过电压吸收能力，能为保护设备提供可靠防护。该产品为复合绝缘，结构小巧紧凑、整体硫化全封闭成型，选用优质金属氧化物阀片和自吹特种间隙，具有工作特性高、安全方便等优点，特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用，或直接安装在小型箱式变电站内。

执行标准

TBP系列10kV及以下柜内用三相组合式避雷器产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》，JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》，ZBK49005-90《交流系统用有串联间隙金属氧化物避雷器》，JB/T8459-2006《避雷器产品型号编制方法》。

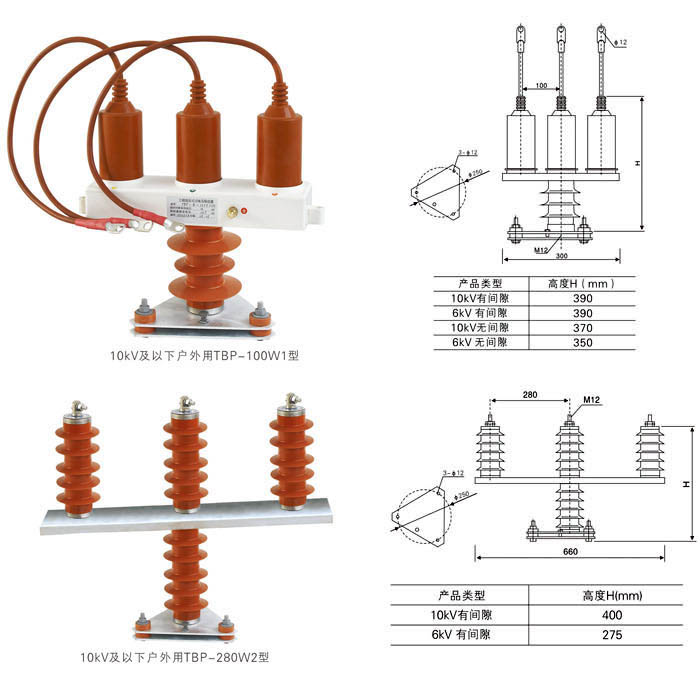

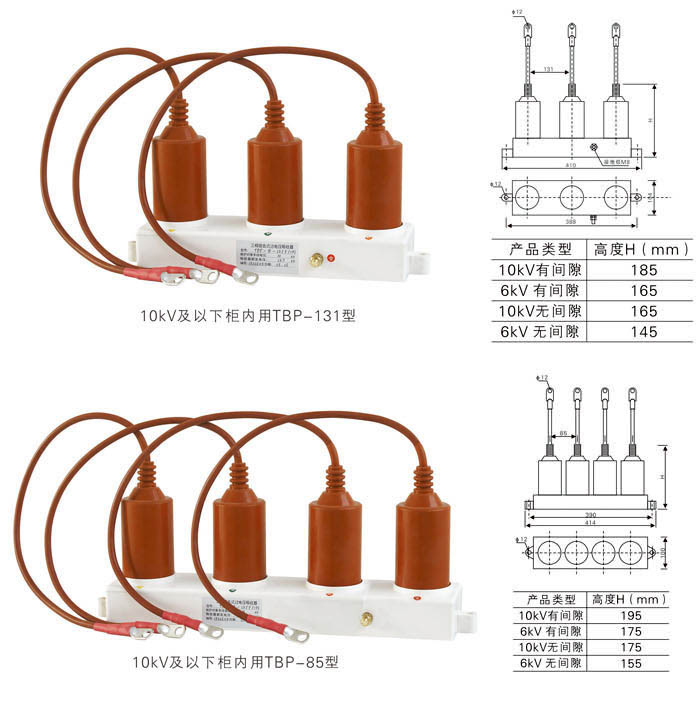

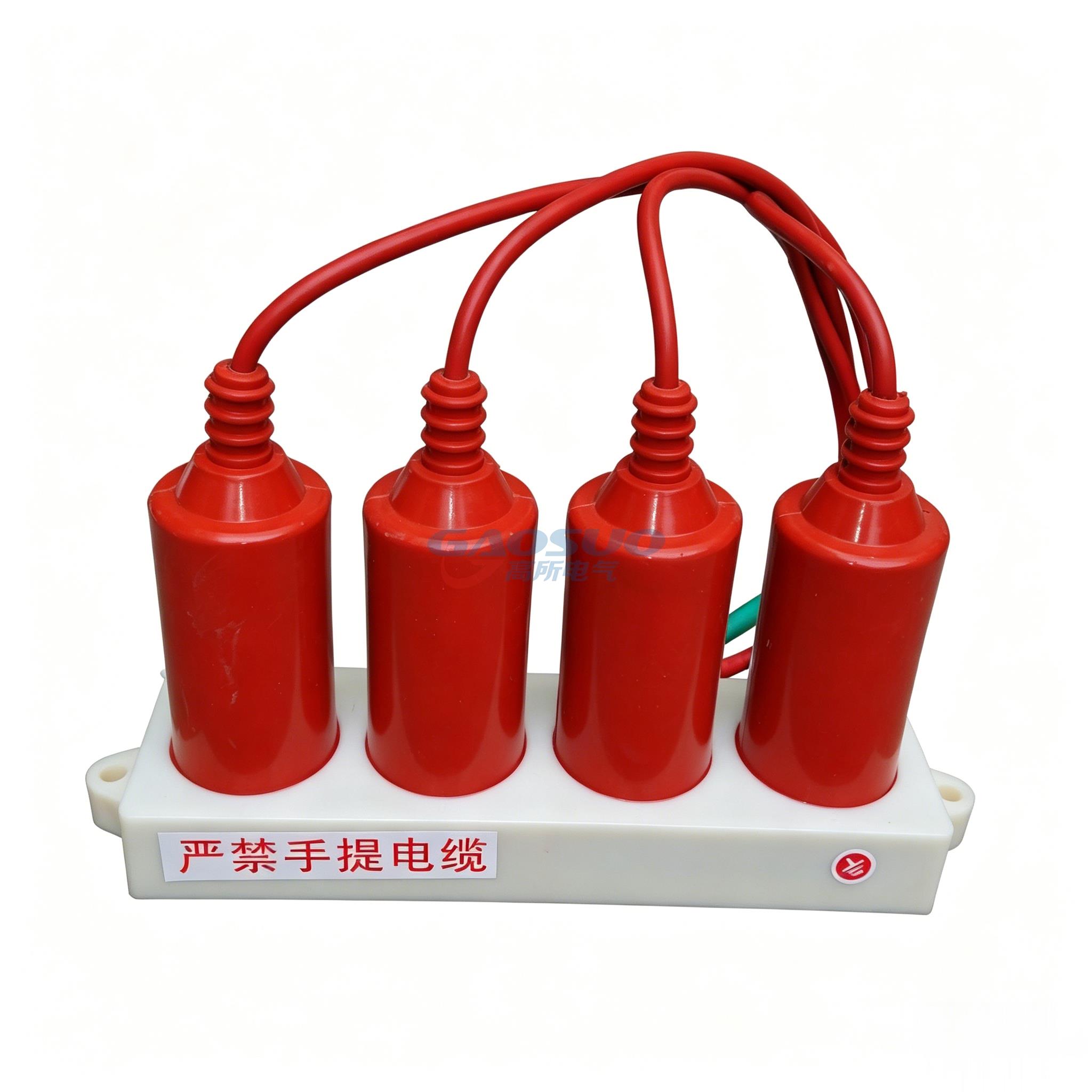

产品图片

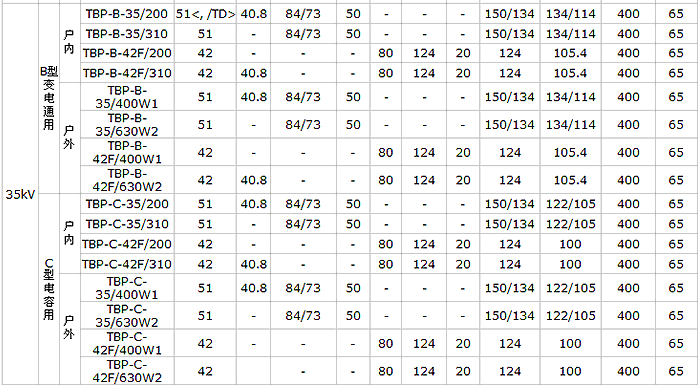

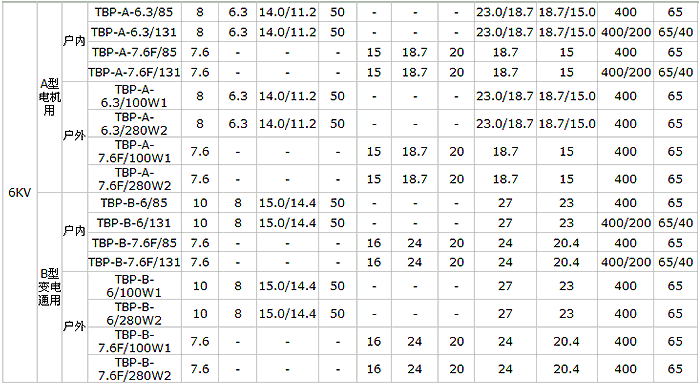

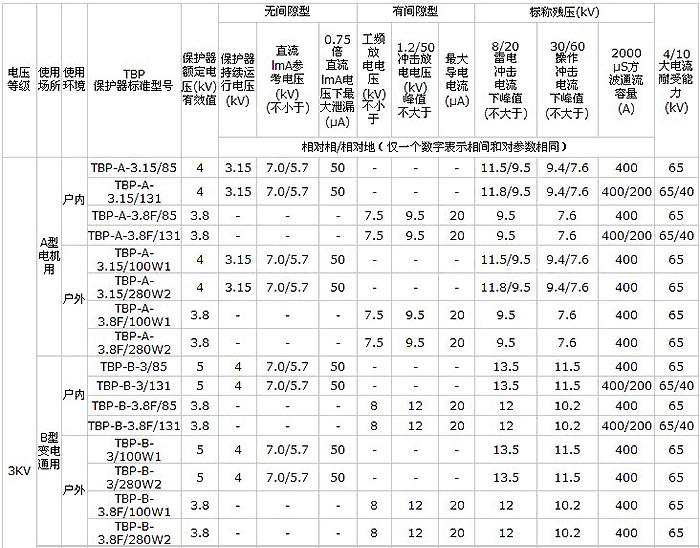

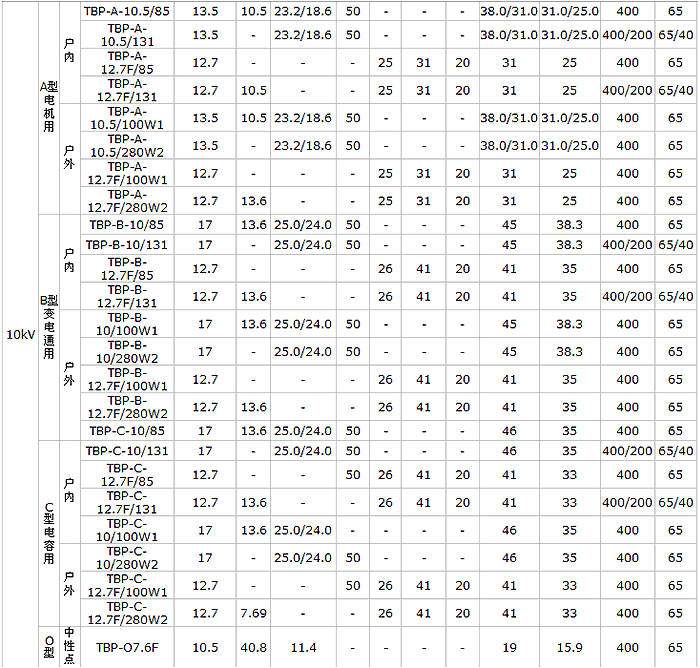

技术参数

产品特点与优势

高效限制过电压：TBP-B-12.7/131J 10kV过电压保护器采用独特的三相组合式设计，能同时限制相间和相对地过电压，对真空开关操作过电压的抑制效果显著。

结构紧凑可靠：采用复合绝缘材料，整体硫化全封闭成型，结构小巧，特别适合安装在空间有限的开关柜内，如KYN、XGN等柜型。

保护性能优越：内部核心采用大容量氧化锌电阻片，伏安特性平坦，通流容量大，残压低，能为旋转电机、电容器组等设备提供可靠保护。

安装维护简便：产品为整体式结构，接线简单，可直接安装在开关柜内或箱式变电站中，无需特殊维护，安全方便。
