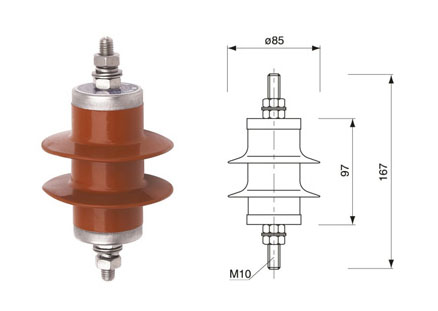

HY5WS-3.8/13.5 3kV配电型氧化锌避雷器 复合外套

产品概述

HY5WS-3.8/13.5 3kV配电型氧化锌避雷器是专为交流配电系统设计的过电压保护装置，采用复合外套工艺，解决传统瓷套避雷器防爆性能差、密封易失效的痛点。该产品广泛应用于3kV配电网络中，保护变压器、开关柜、电缆等电气设备的绝缘免受过电压侵害，是配电系统绝缘配合的基础设备。金属氧化物避雷器（氧化锌避雷器）的核心元件采用具有优异非线性伏安特性的氧化锌电阻片，在正常工作电压下流过避雷器的电流仅为微安级，当遭受过电压时，电流瞬间达数千安培，避雷器处于导通状态释放过电压能量，有效限制过电压对设备的侵害。HY5WS-3.8/13.5 复合外套避雷器结合了有机绝缘材料与瓷套式避雷器的技术优点，具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性好、密封性能优异等特点，是3kV配电系统过电压保护的理想选择。

技术参数

技术特点

• 非线性伏安特性优异：氧化锌电阻片在正常工作电压下呈高阻状态，泄漏电流仅微安级；过电压时迅速导通，释放能量，有效限制过电压幅值。
• 复合外套设计：采用有机绝缘材料，电气绝缘性能好，介电强度高，抗漏痕、抗电蚀、耐热、耐寒、耐老化，适应户外复杂气候环境。
• 防爆性能好：复合外套材料具有优异的防爆特性，避免传统瓷套避雷器在故障时发生爆炸风险，提升设备和人员安全性。
• 密封性能优异：全密封结构设计，有效防止潮气和水分侵入，确保电阻片长期稳定运行，延长产品使用寿命。
• 通流容量大：方波通流容量达75A，大电流冲击耐受25kA，能够承受严苛的雷电过电压和操作过电压冲击。
• 残压低：雷电冲击电流下残压仅1.3kV，有效降低被保护设备承受的过电压应力，提升系统绝缘配合水平。

应用场景

HY5WS-3.8/13.5 3kV配电型氧化锌避雷器适用于交流220kV及以下发电、输电、变电、配电系统，特别适用于3kV配电网络，保护配电变压器、开关柜、电缆、电动机等设备的绝缘免受过电压损害。该产品是集成化、模块化中高压输变电成套设备中的关键防雷元件，广泛应用于电力系统、工矿企业、石油化工、铁路交通、建筑楼宇等领域的配电系统中。在雷电活动频繁地区或系统操作过电压风险较高的场合，该避雷器能够可靠动作，将过电压限制在设备绝缘可承受范围内，保障供电连续性。

执行标准

本产品型号按JB/T8459-1996《避雷器产品型号编制方法》规定编制，无间隙产品执行GB11032-2000《交流无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按DL/T620-1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。产品出厂前逐支进行直流参考电压、泄漏电流、残压等关键参数测试，确保性能指标符合标准要求。

选型建议

根据配电系统的额定电压和保护需求选择合适型号：HY5WS-3.8/15适用于3kV系统标准保护场景，持续运行电压2.0kV，直流1mA电压7.5kV；HY5WS-5/15适用于需要更高额定电压的场合，持续运行电压4.0kV；HY5CS-3.8/13.5为有串联间隙产品，适用于特定保护需求。选型时需综合考虑系统额定电压、避雷器额定电压、持续运行电压、残压要求等参数，确保与系统绝缘水平匹配。建议在选型时预留适当裕度，以应对系统电压波动和长期运行老化因素。

总结

HY5WS-3.8/13.5 3kV配电型氧化锌避雷器凭借复合外套工艺和优异的非线性伏安特性，为配电系统提供可靠的过电压保护。产品执行GB11032-2000等国家标准，具有通流容量大、残压低、密封性能好、防爆等优势，是3kV配电系统绝缘配合的理想选择。该产品在电力系统、工矿企业等领域广泛应用，能够有效降低雷击和操作过电压对设备的损害风险，提升供电可靠性。
