HY5WZ-3.8/13.5 3kV电站型氧化锌避雷器 复合外套工艺

产品概述

电力系统过电压防护是保障输变电设备安全运行的关键环节。HY5WZ-3.8/13.5 3kV电站型氧化锌避雷器采用复合外套工艺，是限制过电压的核心保护电器，广泛应用于发电、输变电、配电系统中，保护电气设备绝缘免受过电压损害。其核心氧化锌电阻片具有优异的非线性伏安特性，正常工况下泄漏电流仅微安级，当遭受过电压时瞬间导通释放能量，有效限制过电压幅值，保护设备安全。该避雷器在正常工作电压下流过电流仅微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

有机外套金属氧化物避雷器融合有机绝缘材料与瓷套式避雷器技术优点，不仅具备传统避雷器性能，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性好、密封性能优异等优势，适应各种复杂运行环境。复合外套结构有效解决了传统瓷套避雷器易受潮、易爆炸的痛点，提升了系统运行安全性。

HY5WZ-3.8/13.5适用于交流3kV电站型电力系统，用于将雷电和系统内部操作过电压的幅值限制到规定水平，是系统绝缘配合的基础设备。同系列产品包括HY5WZ-3.8/13.5、HY5WZ-5/13.5、HY5CZ-3.8/12.0等多种型号，满足不同工况需求。该系列避雷器是集成化、模块化的中高压输变电成套设备中关键的防雷元件，为电站设备提供可靠过电压防护。

主要技术参数

技术特点

• 非线性伏安特性优异：氧化锌电阻片在正常工作电压下泄漏电流仅微安级，过电压时瞬间导通，响应速度达纳秒级，有效限制过电压幅值，保护设备绝缘
• 复合外套工艺：有机外套具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化等特性，适应户外复杂气候条件，延长产品使用寿命
• 防爆与密封性能：复合外套结构防爆性能优异，密封性好，杜绝潮气侵入，确保长期运行可靠性，降低维护频次
• 通流容量大：方波耐受容量达200A，大电流冲击耐受65kV，能量释放能力强，可承受多次过电压冲击，适用于严酷工况
• 残压水平低：雷电冲击残压仅13.5kV，操作冲击残压11.5kV，有效降低设备绝缘承受的过电压应力，提升系统安全裕度
• 安装维护便捷：产品结构紧凑，重量轻，支持多种安装方式，降低安装成本，运维简便

应用场景

HY5WZ-3.8/13.5 3kV电站型氧化锌避雷器适用于交流3kV电力系统的发电、输电、变电、配电环节，主要用于电站型场所的过电压保护。产品可有效限制雷电过电压和系统内部操作过电压，保障变压器、开关柜、电缆、母线等设备绝缘安全。在发电厂、变电站、配电所等场景中，该避雷器是系统绝缘配合的基础保护设备，为整个输变电系统提供可靠的防雷保护。

同系列产品还可根据系统额定电压和工况需求选择HY5WZ-5/13.5或HY5CZ-3.8/12.0等型号。其中HY5CZ-3.8/12.0为有串联间隙型，适用于需要间隙隔离的特定保护场景，为用户提供灵活的选型方案。该系列避雷器在电力系统过电压保护领域应用广泛，是保障电站设备安全运行的核心元件。

执行标准

本产品型号按JB/T8459-1996《避雷器产品型号编制方法》规定编制。无间隙产品执行GB11032-2000《交流无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按DL/T620-1997《交流电气装置的过电压保护和绝缘配合》要求修正执行。产品从设计、生产到检测全流程严格遵循上述标准体系，确保性能可靠，满足电力系统安全运行要求。

选型指南

根据系统额定电压和工况需求选择合适型号：HY5WZ-3.8/13.5适用于3kV系统标准工况，额定电压3.8kV，持续运行电压2.0kV；HY5WZ-5/13.5适用于需要更高额定电压的场合，额定电压5kV，持续运行电压4.0kV；HY5CZ-3.8/12.0为有串联间隙型，适用于特定保护需求。选型时需综合考虑系统额定电压、持续运行电压、残压要求、通流容量及使用环境等因素，确保避雷器与系统绝缘配合，实现**保护效果。

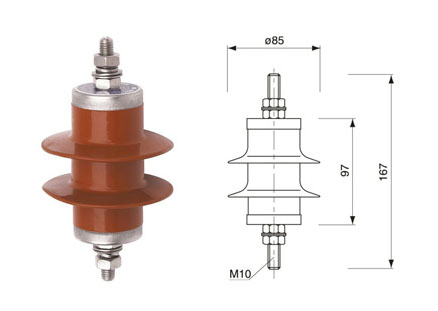

外观尺寸

总结

HY5WZ-3.8/13.5 3kV电站型氧化锌避雷器凭借复合外套工艺和优异的非线性伏安特性，为3kV电力系统提供可靠的过电压保护。产品严格遵循GB11032-2000等国家标准，具有残压低、通流容量大、响应速度快、环境适应性强等优势，是电站型输变电设备绝缘保护的核心元件。选择HY5WZ系列避雷器，为电力系统安全运行提供坚实保障。
