CWB-10/(200~1500)户内外铜导体高压穿墙套管
所属分类:穿墙套管

打印当前页

将此页放入收藏夹

免费咨询:0577-62717056

发邮件给我们:sell@shgaosuo.com

分享到:
此产品包含以下详细资料

    CWB-10KV系列穿墙套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
     穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
     当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。
    户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。
    穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。








型号

额定电压kv

额定电流A

5秒钟短时电流kA

户外端公称爬电距离mm 工频电压KV r.m.s 不小于 全波冲击耐受电压kv peak 不小于 弯曲破坏负荷EN不小于
干耐受 湿耐受 击穿
CWB-10/200 10 200 3.8 230 47 30 75 80 4
CWB-10/400 10 400 7.2 230 47 30 75 80 4
CWB-10/630 10 630 12 230 47 30 75 80 4
CWB-10/1000 10 1000 20 230 47 30 75 80 4
CWB-10/1500 10 1500 30 230 47 30 75 80 4

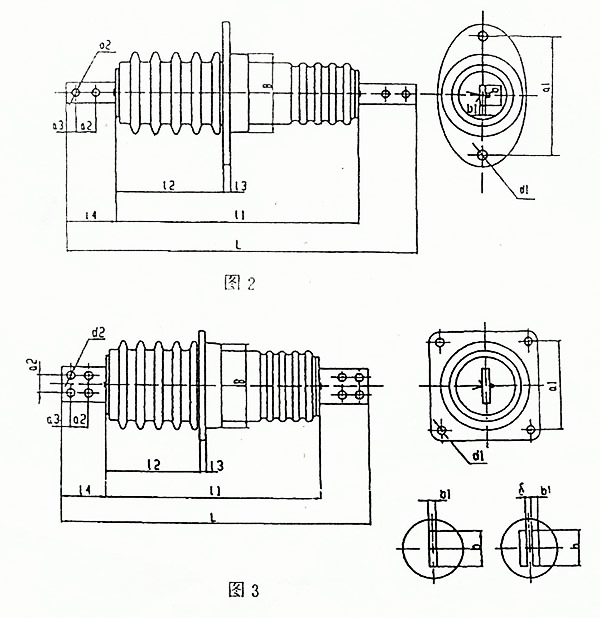

型号 L L1 L2 L3 L4 B d1 d2 a1 a2 a3 b b1 δ
CWB-10/200 500 350 158 10 75 115 2-Φ12 2-Φ12 175 30 15 30 3 -
CWB-10/400 500 350 185 10 75 115 2-Φ12 2-Φ12 175 30 15 40 3 -
CWB-10/630 500 350 158 10 75 115 2-Φ12 2-Φ12 175 30 15 40 6 -
CWB-10/1000 520 360 158 10 80 150 4-Φ12 4-Φ12 150 30 15 60 8 -
CWB-10/1500 520 360 158 10 80 150 4-Φ12 4-Φ12 150 30 15 60*2 8 10
