概述
GN24-12D（Ⅰ、Ⅱ），GN24-12D（Ⅰ、Ⅱ）C系列户内高压隔离开关为额定电压10kV，三相交流50Hz的户内装置。
结构形式：
a、GN24-12D（Ⅰ1.2；Ⅱ1.2）O型隔离开关为动（或静）触头侧接地形式；主刀和接地刀组合在一整体框架上；1型为左边操作；2型为右边操作；O型为全工况产品，并可根据用户定货要求附装带电显视装置。
b、GN24-12SDⅠ、Ⅱ（C1.2.3）型隔离开关为动，静触头两侧接地形式，并可把动（或静）触头侧改为穿墙套管；（或两侧都改用穿墙套管）主刀和两组接地刀结合在同一框架上，其中一组接地刀可单独操作，也可同时用一台机构操作。

使用环境条件
a.海拔：1000m；
b.周围空气温度；
c.周围环境相对湿度；日平均值不大于95%，月平均值不大于90%；
d.地震烈度不超过8度；
e.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场。

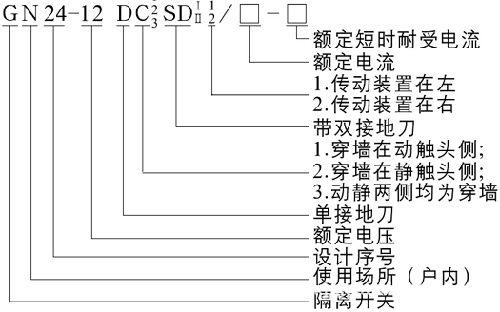

型号及含义


外形及安装尺寸

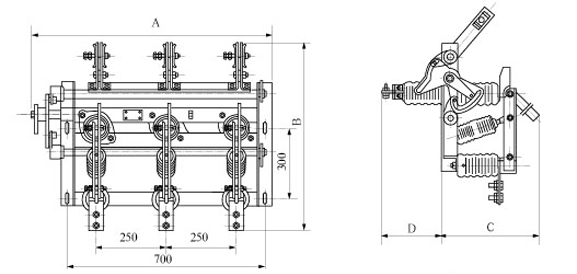

 图1、GN24-12(D)型

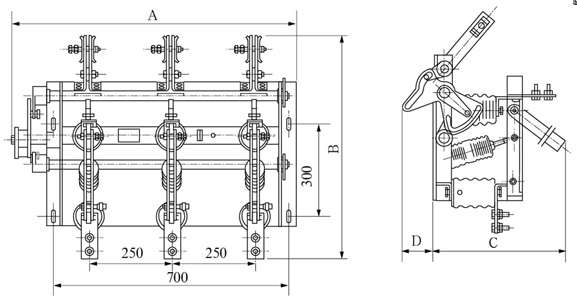

图2、GN24-12D(C)型

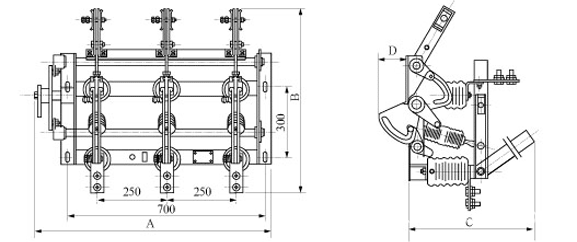

图3、GN24-12D Ⅱ型

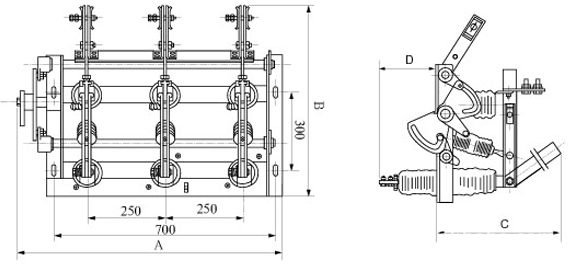

图4、GN24-12D（C）Ⅱ型
