ZW32-12FG/630-20用户分界控制器(俗称“看门狗”)

1概述

ZW32-12FG/630-20户外看门狗真空断路器主要用途及适用范围

10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是**的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电。

ZW32-12F用户分界开关是解决上述波及事故的设备，安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障，确保非故障用户的用电安全。

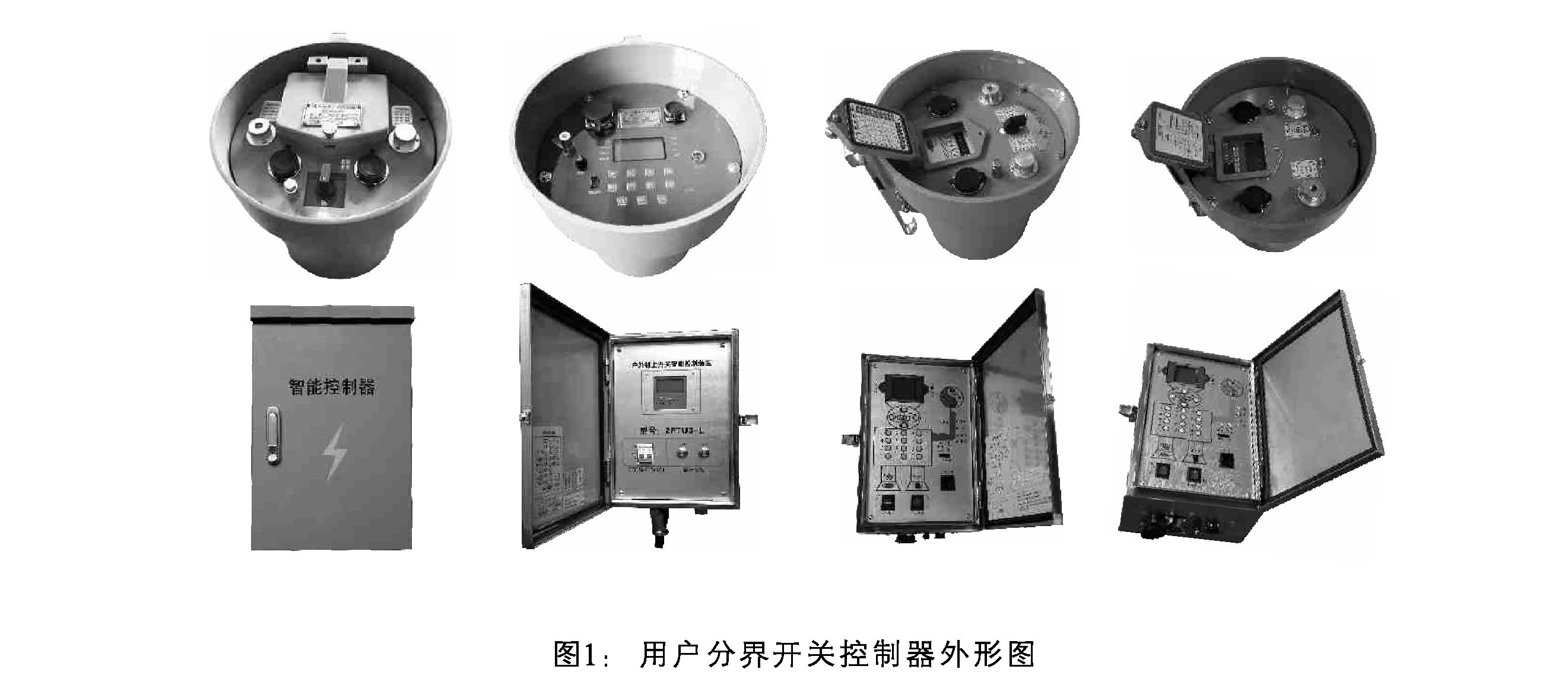

用户分界开关控制器专门用于分界开关本体的智能控制，实现保护控制功能和通信功能。控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路用户。外形见图1。

使用环境条件

• 产品质量责任：ZW32-12F/630-20控制器投入运行之前，请详细阅读本说明书，对于违反操作而导致的设备损坏不承担责任。

• 过流保护
• 三次重合闸
• 事件记录
• 防涌流保护
• 零序保护
• 实时时钟
• 重合闸后加速
• 实时状态查询
• 智能掌上电脑控制
• 本地/远程设置定值
• GPRS通讯

控制器的特点

• 可带485/232通讯接口，或通过光纤、无线实现远距离监控；重合闸后加速功能：当开关重合于**性故障时，自动加速跳闸；
• 遥控/手动合闸加速跳闸，并且闭锁重合闸：用户检修线路后送电，如果忘记撤除接地刀闸，应该加速跳闸；
• 三次重合闸延时时间均可以调整；
• 跳合闸回路采用防误动设计，并具有防跳功能；
• 零序电流可以区分区内和区外故障；
• 遥控分合闸采用了防止误动设计。

结构特点

a)控制器为微机型的继电保护及监控装置；

b)控制器具有耐候性强、抗凝露的防护特点；

c)通过航空接插件与开关本体进行连接，d)连接可靠性好、防护等级高。

控制器输入模拟量通道共有四个，A相电流、C相电流、零序电流、BC相间电压。控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行相应的处理。下表为不同系统的故障处理结果。

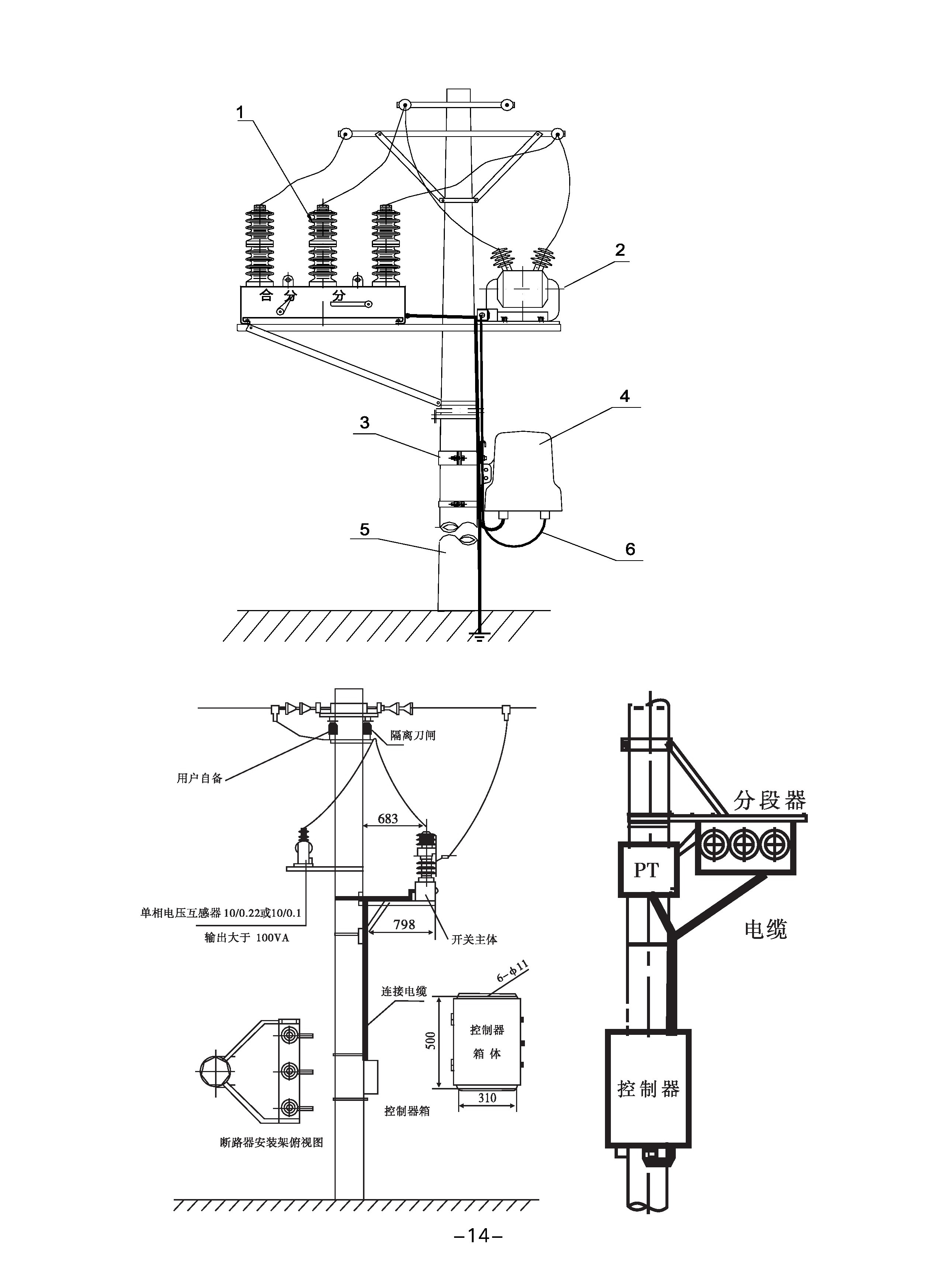

柱上安装示意图

ZW32-12F分界开关本体与控制器同杆安装，其连接示意如图2:

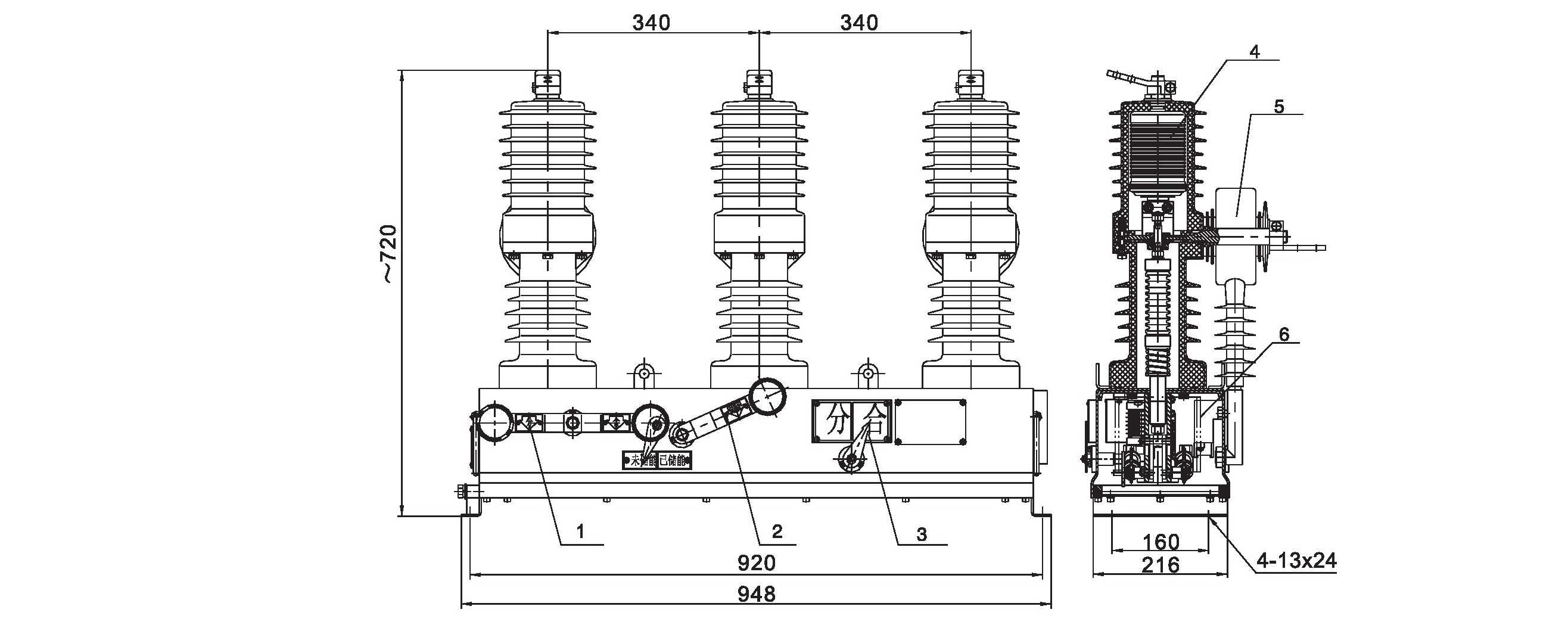

• 1.分合闸操动手柄
• 2.储能手柄
• 3.分合闸指示
• 4.真空灭弧室封装
• 5.电流互感器
• 6.操作机构

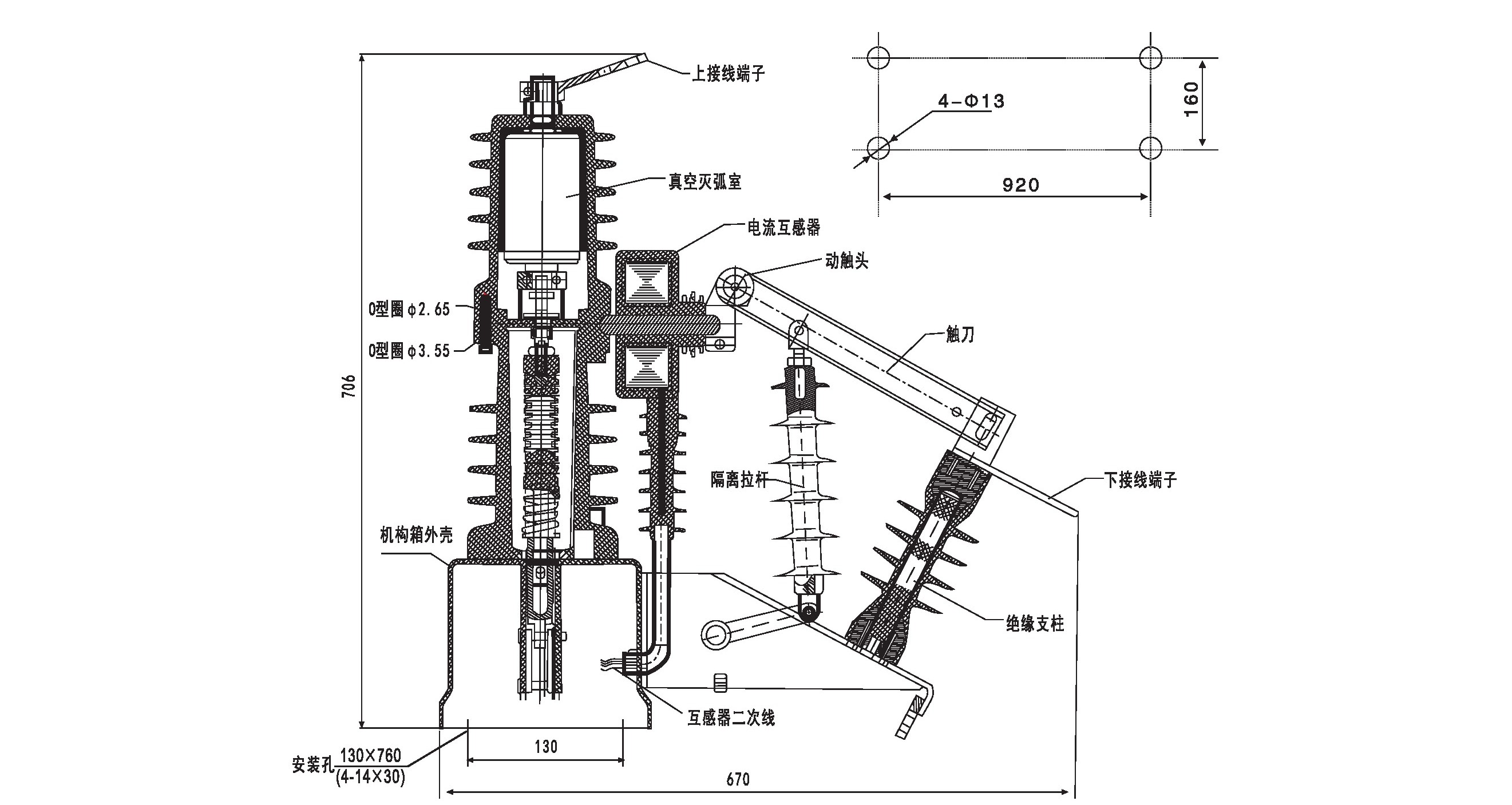

图1: 断路器外形及安装尺寸图

就近遥控操作方法:

B键: 解锁键; A键: 分闸键; D键: 合闸键;

遥控操作时，先按B键1秒，3秒内再按功能键;

如: 分闸操作时，先按下B键1秒后，3秒内再按A键;

合闸操作时，先按下B键1秒后，3秒内再按D键。

搜索设备

选择‘搜索设备’选项，PDA会搜索处于通信范围内(空旷距离小于150米)控制器，如搜索范围内有控制器，选择对应控制器的设备号，进入显示有选中的设备号的主界面窗口。

查询状态

选择‘查询状态’，显示结果为当前控制器的实时状态值。

查询记录

选择‘查询记录’，显示过去发生过的最近发生的30条故障记录;

遥控操作

选择‘遥控操作’窗口，显示选择界面。

选择‘开关合’可遥控相应设备号的控制器执行一次合闸操作;

选择‘开关分’可遥控相应设备号的控制器执行一次分闸操作;

修改定值

选择‘修改定值’，可修改控制器的所有定值参数。

设备复位

‘设备复位’可遥控FDR-2GP控制器实现复位操作。

运输、验收和贮存

运输

运输时必须将开关本体及控制器装入封闭的包装箱内加以固定。验收

7.2.1检查控制器包装是否有损坏。

7.2.2对照产品装箱单检查文件是否齐全、附件及备件是否齐全。

7.2.3检查铭牌上的技术参数是否符合订货要求。

贮存

本控制器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。产品本体重叠高度不大于3层。

运行维护

设备在工厂进行了严格的出厂试验，万一在使用中发现不正常，请记录设备出厂编号及不正常的事项并联系。

特别提示：不要擅自对设备进行拆卸、改造、修理。

设备在使用中设想可能发生的故障如下，在事故发生时，若开关出现误动等情况，事前提供以下处理方法供使用时参考。
