一、概述

ZW10-12G/630A户外真空断路器是三相交流户外高压开关设备，主要用于12kV等级、额定电流630A、额定频率50Hz的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流，对电网进行切换和保护。

断路器可根据用户需要配装隔离开关，产品内部可装设电压互感器作为操作电源用。断路器整体结构为三相共箱式，壳体密封，内部采用复合绝缘结构，具有抗凝露、抗污秽的特点，绝缘水平高。

二、使用环境条件

• 周围空气温度：上限+40℃，下限-40℃；
• 海拔：≤2000m（若海拔增高，则额定绝缘水平相应提高）；
• 风压：不超过700Pa（相当于风速34m/s）；
• 地震烈度：不超过8度；
• 污秽等级：Ⅳ级；
• 最大日温差：不超过25℃；
• 相对湿度：日平均不大于95%，月平均不大于90%；
• 无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

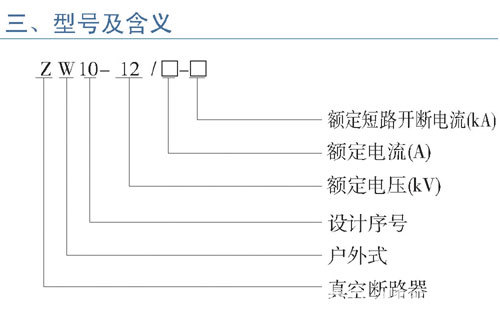

三、型号及其含义

断路器的装配调整参数

六、订货须知

• 产品名称、型号、额定电流、额定电压、额定开断电流；
• 额定操作电压及储能电动机额定电压；
• 所配电流互感器电流比及准确级次；
• 箱体外壳的材质及颜色；
• 若有其他特殊要求，订货时协商。
