一二次融合户外柱上真空断路器ZW32-12FG/630A

ZW32-12FG/630A一二次融合户外柱上真空断路器符合国网一二次融合成套要求,集成EVT/ECT互感器,适用于10kV户外配电线路保护与控制,结构紧凑性能稳定。
一二次融合户外柱上真空断路器ZW32-12FG/630A

Product Details

产品详细

一二次融合户外柱上真空断路器ZW32-12FG/630A

一二次融合户外柱上真空断路器ZW32-12FG/630A—10kV柱上开关

产品简述

ZW32-12FG/630A一二次融合户外柱上真空断路器是我公司响应国网一二次融合成套柱上开关入网新要求而开发的新一代产品,开关配置完全符合国网一二次融合成套要求,便于国网统一采购,批量化生产。ZW32-12FG开关结构紧凑,布局合理,功能齐全,各项指标均符合国网一二次融合要求;采用统一参数的保护CT、零序CT和零序电压传感器,具有测量范围宽,测量精度高,可靠性高的特点,模拟量齐全便于准确判定线路各种故障。

ZW32-12开关本体为支柱式,采用固体密封真空灭弧室,硅橡胶包封(作为绝缘及缓冲),体积小,封装在环氧树脂绝缘筒内,抗凝露性能优良,工作寿命长,性能可靠。其弹簧操动机构进行了小型化及性能优化设计,动作可靠性远高于国内传统的弹簧机构。符合环保要求:无油和SF6气体,防污等级高,美观,轻便,易于运输。一二次融合户外柱上真空断路器外置1组EVT、ECT(三相电压、电流,零序电压、电流,用于测量,计量,保护)。

执行标准

  • GB/T 1984-2014 《高压交流断路器》
  • GB/T 11022-2011 《高压开关设备和控制设备标准的共用技术要求》
  • GB 20840.1-2010 《互感器 第1部分:通用技术要求》
  • GB 20840.2-2014 《互感器 第2部分:电流互感器的补充技术要求》
  • GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》
  • GB 311.2-2002 《高压输变电设备的绝缘配合使用导则》
  • GB/T 4109-2008 《交流电压高于1000V的绝缘套管》
  • GB 2706 《交流高压电器动、热稳定试验方法》
  • GB 3309-1989 《高压开关设备在常温下的机械试验》
  • GB/T 8905-1996 《六氟化硫电气设备中气体管理和检测导则》
  • GB 1208-2006 《电流互感器》
  • GB/T 17626-4-1998 《电磁兼容试验和测量技术,电快速瞬变脉冲群抗扰度试》

使用条件

  • 周围空气温度:-40℃~+80℃;
  • 海拔高度:不超过3000m;
  • 周围空气可承受尘埃、烟、腐蚀性气体、蒸汽或盐雾污染,污秽等级:Ⅳ级;
  • 风速不超过34m/s(相当于圆柱表面上的700Pa);
  • 设备外部振动、地动可忽略不计;
  • 二次系统感应电磁干扰幅值不超过1.10kV。

主要技术参数

表1电气技术参数

项目 参数
额定电压 12kV
额定频率 50Hz
额定电流 630A
额定短时耐受电流 20kA
额定短时耐受电流通流时间 4s
额定短时耐受电流(峰值) 20kA
额定短路关合电流(峰值) 63kA
额定电缆充电电流 25A
额定短路开断电流 20kA
额定操作顺序 分-0.3s-合分-180s-合分
断口绝缘水平 工频(干试):48kV
雷电冲击试验电压(峰值):85kV
对地及相间绝缘水平 工频(干式):42kV
工频(湿式):34kV
雷电冲击试验电压(峰值):75kV
额定机械稳定性次数 断路器:10000次(M2级)
额定合/分闸操作电压(V) DC24V
总重量 150kg
外形尺寸(长×宽×高)
合闸时间 20~60ms
分闸时间 18~45ms
合闸不同期(ms) ≤2
分闸不同期(ms) ≤2
合闸平均速度(m/s) 0.4~0.8
分闸平均速度(m/s) 0.8~1.2
触头开距(mm) 9±1
触头超行程(mm) 2±0.5
触头合闸弹跳时间(ms) ≤2

储能电机功率不大于40W,储能和操作电压DC24V,便于加装后备电源。

结构特点

1、断路器本体

断路器由真空灭弧室、操动机构及支撑部件等组成,采用了三相支柱式的全封闭结构。

2、操作机构及工作原理

1)断路器可采用电动操作机构。

2)工作原理

断路器由操作机构操纵,带动输出拐臂及三相传动杆,使开关合闸。断路器合闸后,拉动手动分闸拉环或给分闸线圈施加电压,传动杆在分闸弹簧的带动下,使断路器分闸。

开关在运行中,当线路电流超过设定值时,过流线圈动作,使分闸半轴转动,使断路器分闸,从而达到保护线路及设备的作用。

3 配套的航空插座

开关本体单元配置1只26芯航空插座。

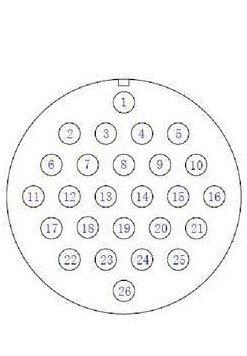

表2 26芯航空插座、插头引脚定义

开关侧连接器引脚 配弹簧机构开关 配永磁机构开关 配电磁机构开关 图示
标记 标记说明 标记 标记说明 标记 标记说明
1 CN- 储能- -- -- -- -- 引脚示意图
2 CN+ 储能+ -- -- -- --
3 HZ- 合闸- HZ- 合闸-/线圈- HZ- 合闸-
4 HZ+ 合闸+ HZ+ 合闸+/线圈+ HZ+ 合闸+
5 FZ- 分闸- FZ- 分闸- -- --
6 FZ+ 分闸+ FZ+ 分闸+ -- --
7 Ia A相电流 Ia A相电流 Ia A相电流
8 Ib B相电流 Ib B相电流 Ib B相电流
9 Ic C相电流 Ic C相电流 Ic C相电流
10 In 相电流公共端 In 相电流公共端 In 相电流公共端
11 IO 零序电流 IO 零序电流 IO 零序电流
12 IOcom 零序电流公共端 IOcom 零序电流公共端 IOcom 零序电流公共端
19 YXCOM 遥信公共端 YXCOM 遥信公共端 YXCOM 遥信公共端
20 HW 合位 HW 合位 HW 合位
21 FW( 可选) 分位 FW 分位 FW( 可选) 分位
22 WCN 未储能位 -- -- -- --
23 U0 零序电压 U0 零序电压 U0 零序电压
24 U0com 零序电压公共端 U0com 零序电压公共端 U0com 零序电压公共端

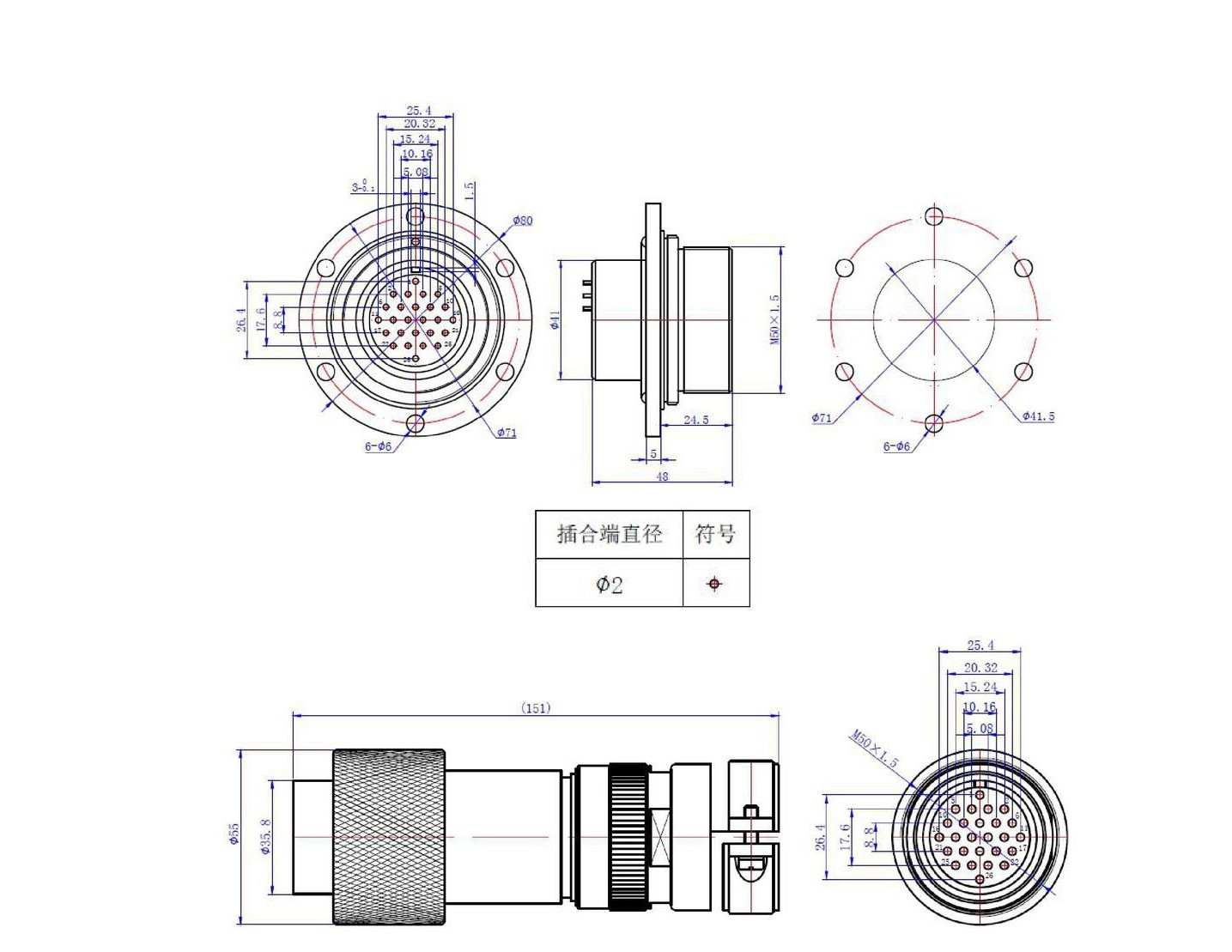

航空插头插座尺寸图 图5 26芯航空插头、插座的尺寸

主要出厂试验项目

  • 1、主回路绝缘试验
  • 2、辅助回路和控制回路绝缘试验
  • 3、主回路电阻测量
  • 4、密封试验
  • 5、设计外观检查
  • 6、机械操作和机械特性试验
  • 7、准确级试验
  • 8、功能试验
  • 9、成套联调试验

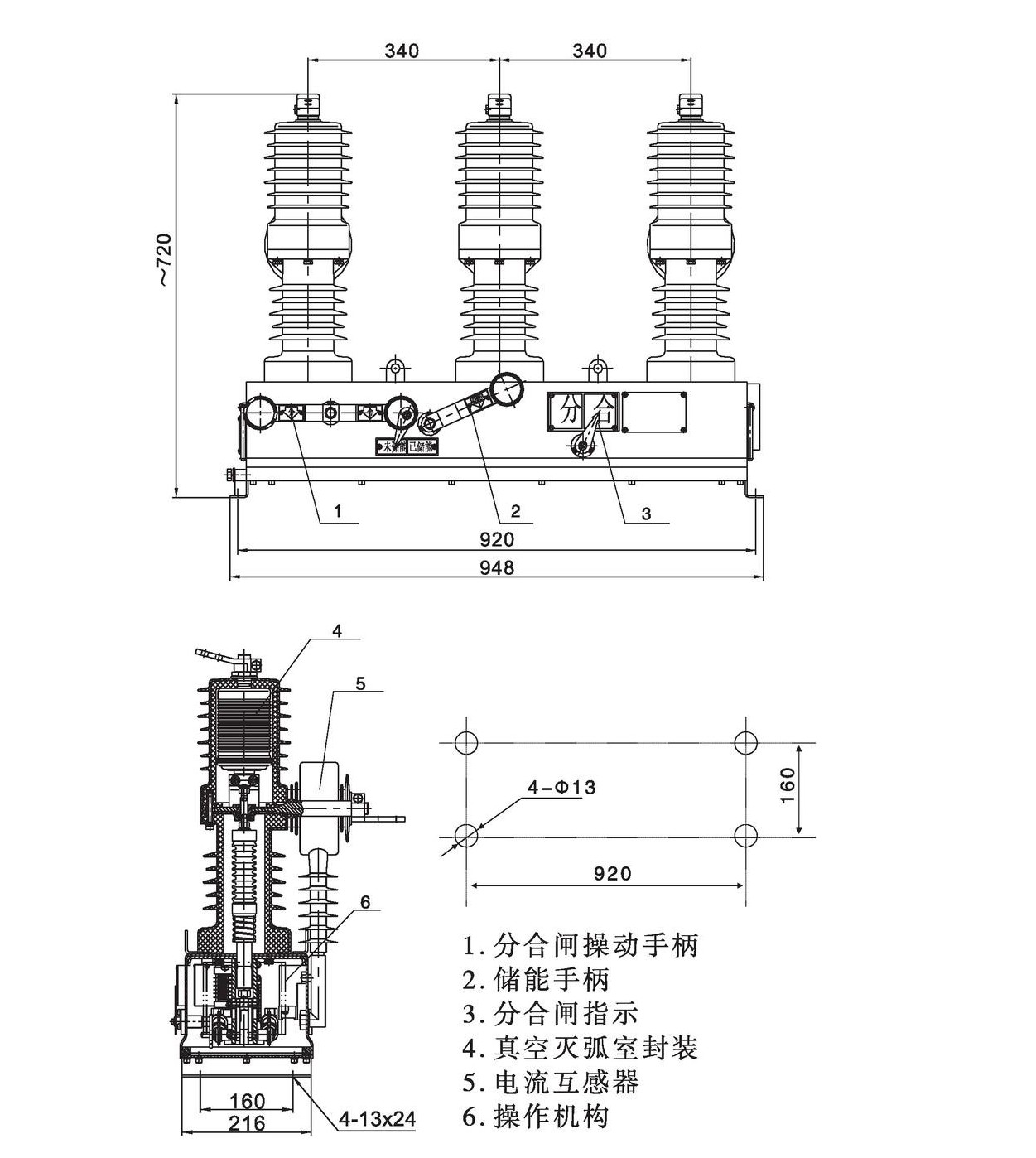

真空断路器外形及安装尺寸

断路器外形及安装尺寸图 图五(1) 断路器外形及安装尺寸

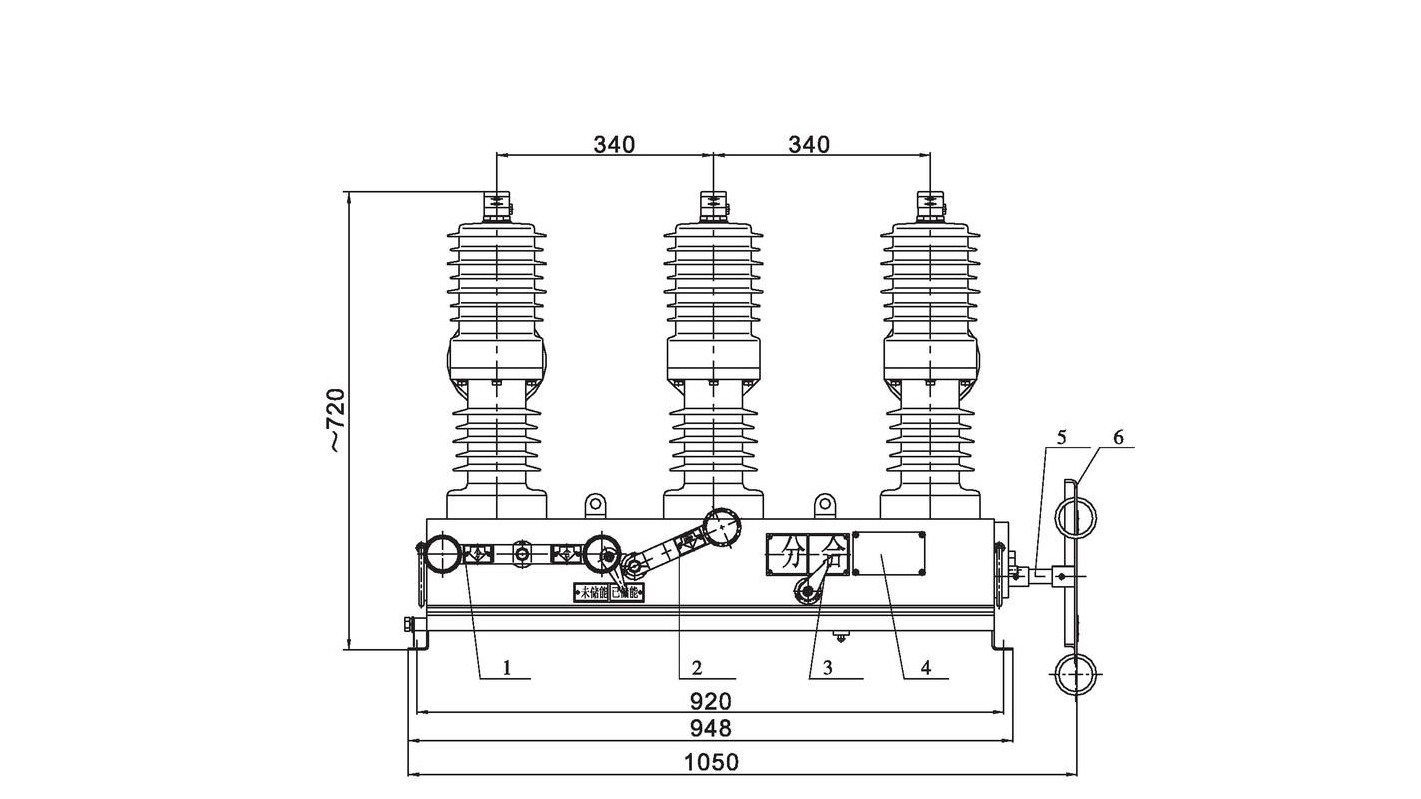

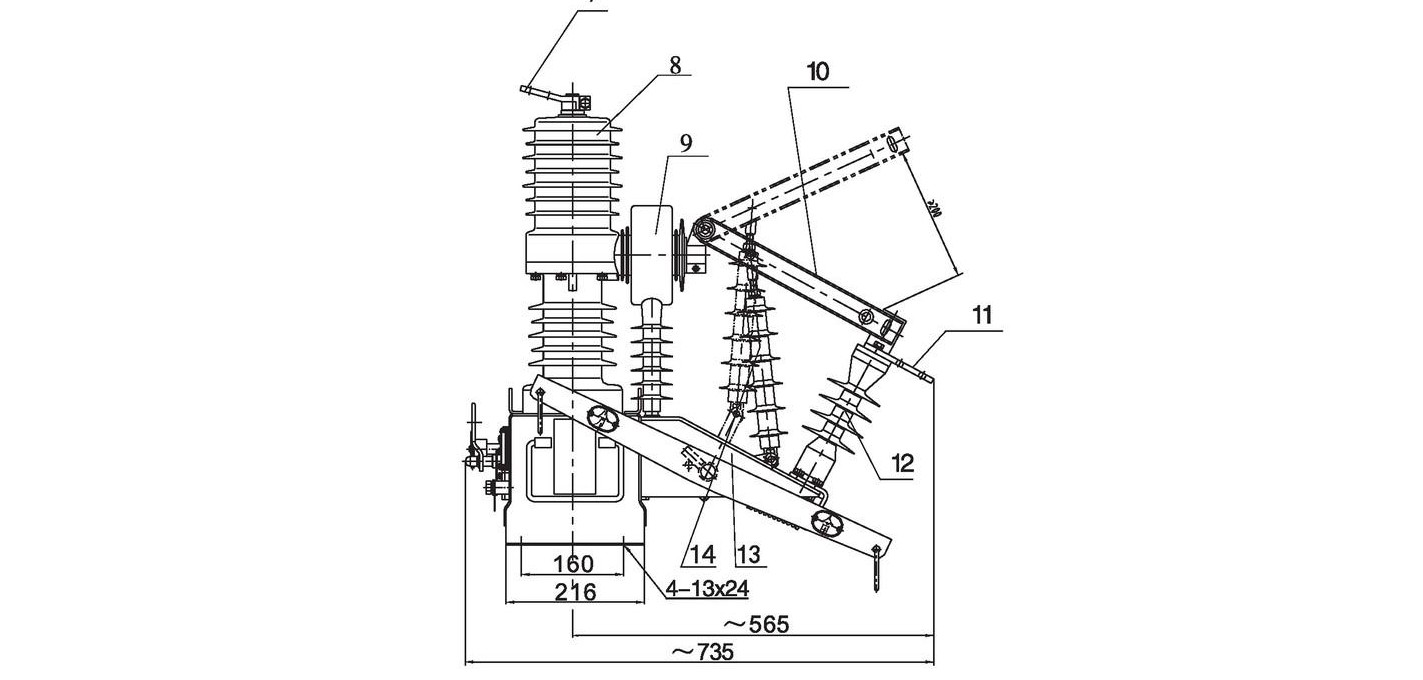

带隔离断路器结构图 设备结构细节图

  • 1. 断路器手动分合手柄
  • 2. 断路器储能手柄
  • 3. 分合指示
  • 4. 涌流封板
  • 5. 隔离主轴
  • 6. 隔离操作手柄
  • 7. 接线板(出线)
  • 8. 真空灭弧室封装
  • 9. 电流互感器
  • 10. 隔离刀片
  • 11. 接线板(进线)
  • 12. 绝缘子
  • 13. 隔离架
  • 14. 绝缘拉杆

图五(2) 真空断路器(带隔离)外形及安装尺寸

户外真空断路器安装示意图

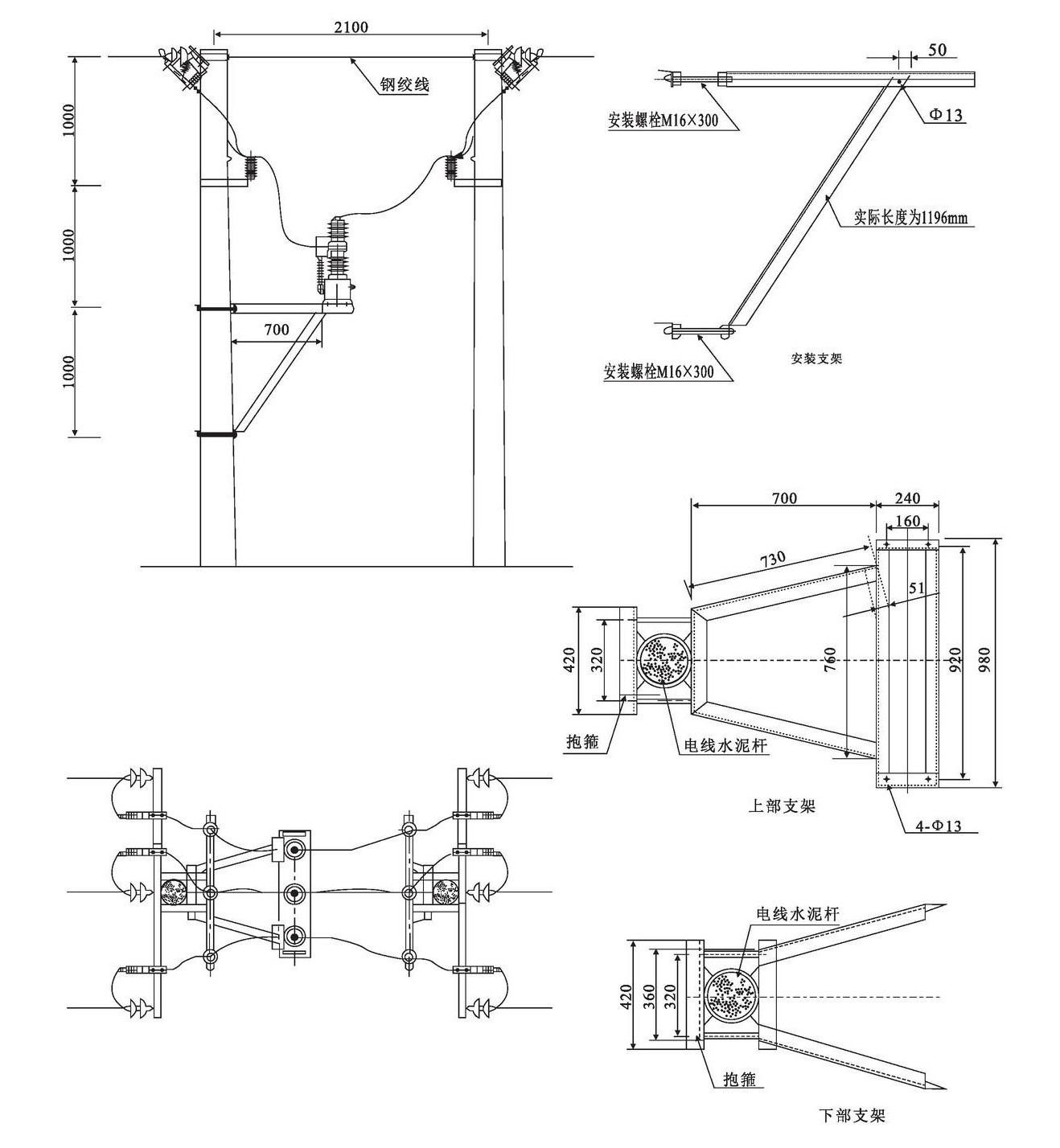

双杆安装示意图 注:抱箍尺寸按电线杆实际尺寸定 图六(1)、真空断路器双杆安装示意图

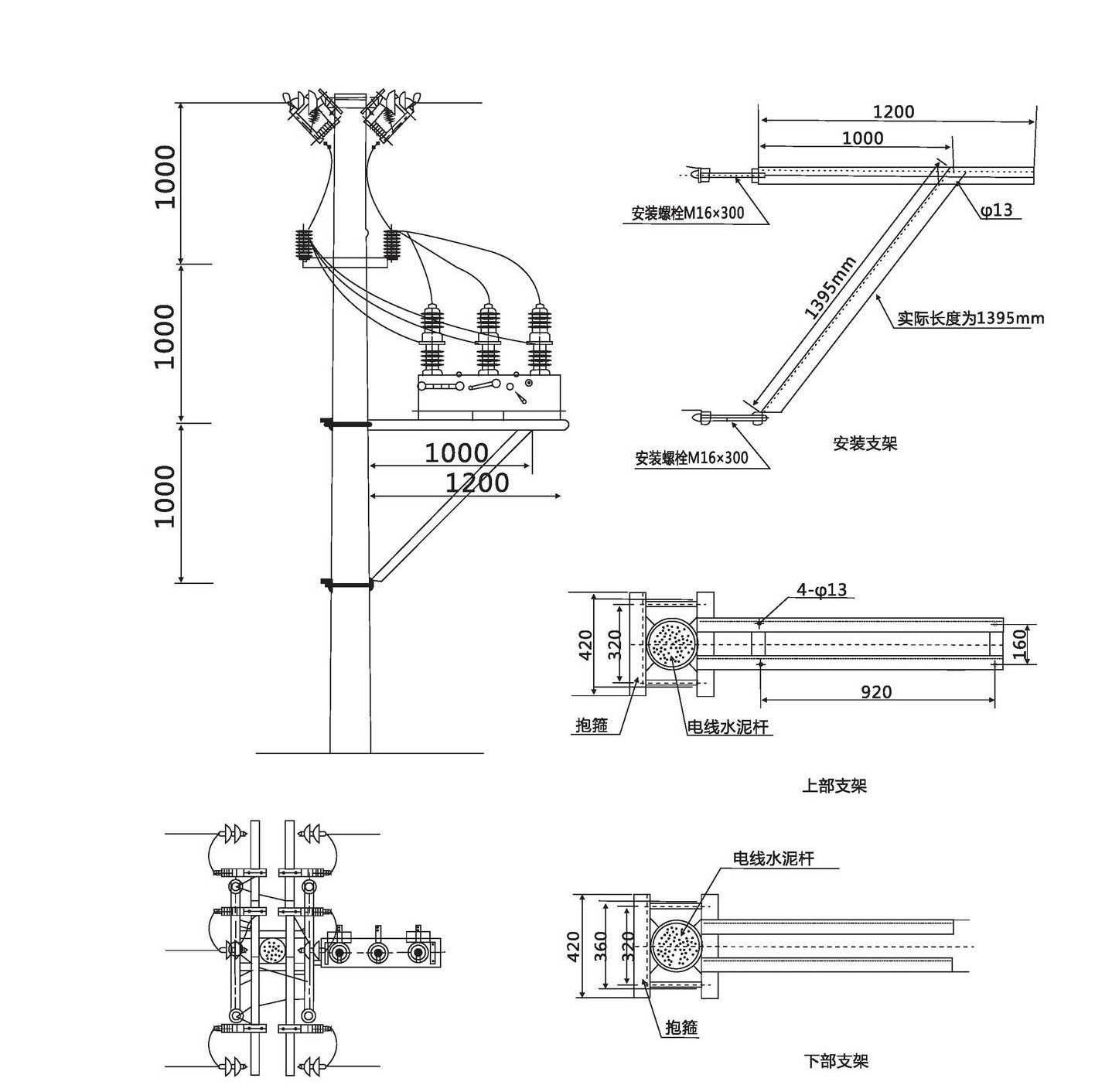

单杆安装示意图 注:抱箍尺寸按电线杆实际尺寸定 图六(2)、真空断路器单杆安装示意图

维护

出厂的产品,已调整到**状态,对开关的维护,一般只限于以下情况:

9.1 产品运行一定时期后,对开关套管进行清洗;

9.2 从出厂时起2年之内,因产品制造质量不合格或漏气,制造厂负责调换或修理(主要在各地维修点或维修中心进行)。

运输、验收及保管

10.1 运输

本产品必须包装后运输。在运输或吊装时,不允许有强烈震动,不允许倒置、翻滚。

10.2 验收

验收应按下列程序进行:

10.2.1 在户内开箱,按装箱单检查随机文件是否齐全;

10.2.2 小心取出开关,从外表观察产品是否有碰伤痕迹,特别注意瓷套是否撞裂;

10.2.3 观察表压是否在0.35MPa(20℃时)(按用户要求安装压力表时);

10.2.4 对开关试操作5次,应无拒合和拒分等现象。

10.2.5 有条件时,可检测一下回路电阻值(应小于130μΩ)。

10.3 存放

本产品应存放在室内不易被碰撞和通风良好的地方。

随机文件

  • 1 安装使用说明书 一份
  • 2 合格证 一份
  • 3 接线原理图 一份
  • 4 产品出厂检验报告 一份

定货须知

12.1 请按所需确定产品的型号、名称、数量、额定电流、操作电源的类别、操作电压等。

12.2 根据用户要求可提供:

  • (a)端子出线或电缆出线;
  • (b)瓷质套管和有机绝缘子套管;
  • (c)母线连接的专用夹具;
  • (d)吊座式安装架。
