高压熔断器
Product Title
Product Details

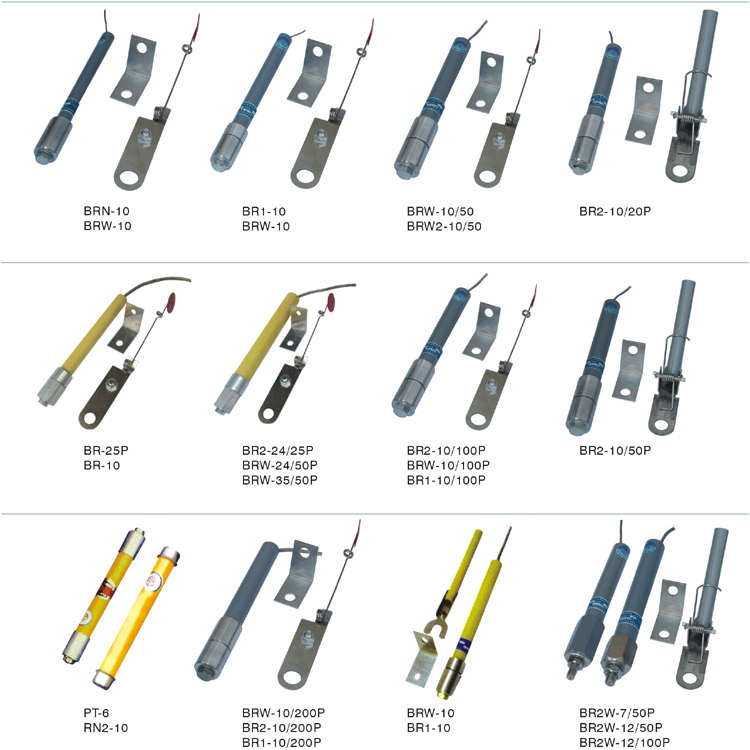

BR、BR1、BR2、BRW、BRW2、BRN、RNY1型熔断器供10kV及以下的电力系统中以星形连接的电容器组合单台电容器的内部故障保护之用。能可靠、迅速地断开故障电容器，从而避免因电容器内部由元件击穿而可能引起的爆炸事故，使电网继续安全运行。BR1、BRN、BR2、BRW系列电力电容器专用保护熔断器是电容器保护的理想选择。
| 规格 | L | L1 | L2 | H | 直径 |
| BRW-10/(1-30A) | 75±5 | 220 | 95 | 295±5 | 21 |
| BRW-10/(30-100A) | 240 | 95 | 310±5 | 28 | |
| BRW-10/(101-200A) | 255 | 95 | 320±5 | 31 | |
| BRW-10/(1-30A)（注：另一规格） | 150 | 70 | 240±5 | 17 | |
| BRW-20/(1-50A) | 240 | 95 | 310±5 | 28 |
| 电容器装置额定电压 | 6.10kV | 35kV | 66kV | |||||||||||
| 熔断器额定电压系列规格 | 7kV | 7kV | 12kV | 22kV | ||||||||||
| 24P | 80P | 100P | 200P | 24P | 80P | 100P | 200P | 24P | 80P | 100P | 200P | 24P | 50P | |

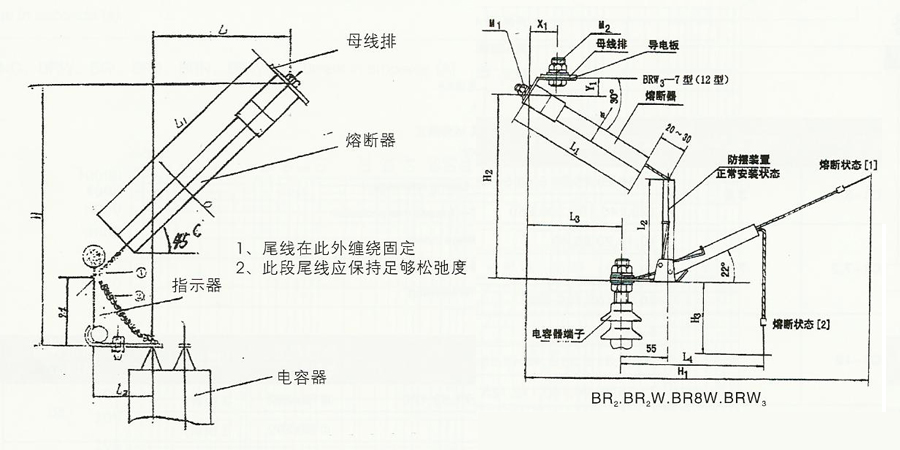

| L1 | 215（注：多种规格均为215，详见下表） | 235 | ||||||||||||
| L2 | 130 | 130 | 150（注：部分为130/150） | 150 | 180 | 180 | ||||||||
| L3 | 150 | 150 | 150（注：部分为150/200） | 150 | 150 | 160 | ||||||||
| L4 | 180 | 100 | 180 | 180 | 180 | 180 | 190 | 180 | 200 | 200 | 250 | 250 | ||
| H1 | 500 | 500 | 520（注：部分为500/520） | 550 | 560 | |||||||||
| H2 | 253 | 253 | 273（注：部分为253/273） | 303 | 313 | |||||||||
| H3 | 100 | |||||||||||||
| M1 | 10/12（按规格） | |||||||||||||
| M2 | 10/12（按规格） | |||||||||||||
| X1 | 49/50（按规格） | |||||||||||||
| Y1 | 23 | |||||||||||||
| 直径 | 26 | 28 | 30 | 32 | 26 | 28 | 30 | 32 | 26 | 28 | 30 | 32 | 26 | 28 |
确保BR1、BRN、BR2、BRW系列电力电容器专用保护熔断器BR/BRN/BRW系列电力电容器专用保护熔断器，额定电压覆盖3.6~24kV。安装时熔断器选用额定电流为电容器额定电流1.43~1.55倍，安装方向垂直或倾斜不超过30°，保证熔丝熔断后可靠跌落隔离。
BR1/BRN/BR2/BRW系列电力电容器专用保护熔断器 | 10-66kV电容器内部故障保护
