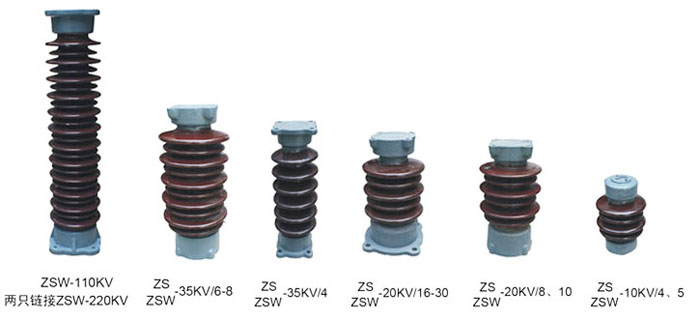

ZSW-10kv，ZSW-20kv，ZSW-35kv系列支柱绝缘子

ZSW系列户外棒形支柱绝缘子—高压电站绝缘支持

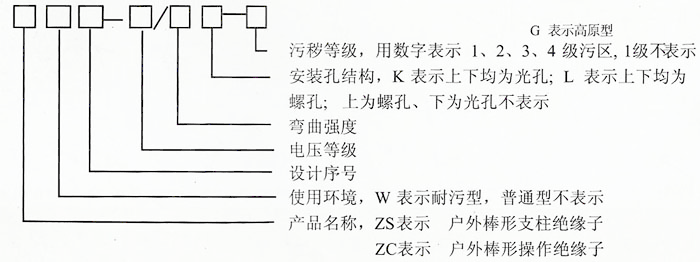

型号说明

ZSW系列户外棒形支柱绝缘子型号编制规则如下：

例1：zsw2-220/16k-3 — 表示户外棒形支柱绝缘子、耐污性、设计序号为2、220kV电压等级、16kN弯曲强度、上下法兰均为光孔、用于3级污区。

例2：ZSI-110/4L — 表示户外棒形支柱绝缘子、普通型、设计序号为1、110kV电压等级、4kN弯曲强度、上下法兰均为螺孔、用于I级污区。

产品概述

ZSW系列户外实心棒形支柱绝缘子用于工频交流电压10-500kV户外电站、变电所配电装置和电器设备中，作带电部分的绝缘和支持用。

绝缘子瓷件为实心结构，胶装部分采用柱体上砂结构，瓷配方性能优异，经实际运行可靠性非常高。上砂用的砂子是专用的经过严格工艺控制的造粒砂，具有与瓷体优良的结合性能和合理的膨胀系数，能有效地提高产品的机械强度。产品的法兰结构合理，受力时应力分布均匀。其材料为机械强度高的球墨铸铁，表面热镀锌，具有优良的抗锈蚀能力。胶装用水泥为高标号水泥，加上合理的养护工艺，使瓷的强度得到了充分的发挥。任何电压等级的产品皆为单柱式，具有结构简单、运行使用寿命长和维护工作量少等优点。为保证绝缘子的可靠性，对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验。

技术参数

ZS系列支柱绝缘子技术参数（10kV～35kV）：

ZSW系列支柱绝缘子技术参数（35kV～63kV）：

高压支柱绝缘子技术参数（110kV～220kV）：

产品优势

ZSW支柱绝缘子的耐污性能优良：支柱绝缘子的防污能力主要取决于绝缘子结构及伞裙的造型。通过设计优选、人工与自然污秽试验，后确定了大、小伞相间、伞下带棱的绝缘子伞裙。用该伞裙研制的额定电压126kV、252kV弯曲破坏负荷不小于12kN、爬电比距25mm/kV的绝缘子，在0.12mg/cm²等值盐密下可长期耐受运行相电压。额定电压550kV爬电比距为25mm/kV的绝缘子可在0.06mg/cm²等值盐密下长期运行。

绝缘子低温机械性能良好：经过多次温度循环冷冻试验，在-40℃条件下弯曲破坏强度与室温相比无明显变化。

绝缘子机械强度高、分散性小，运行安全可靠。
