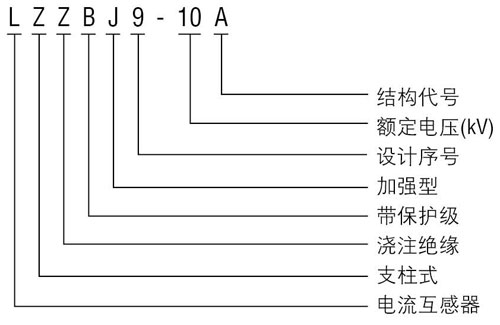

LZZBJ9-10A高压电流互感器适用于额定频率为50Hz或60Hz、额定电压为10kV的电力系统中，作电能计量、电流测量和继电保护用。产品执行标准为GB 1208《电流互感器》。
安装场所: 户内。
环境温度: **气温40℃；**气温-5℃；日平均气温不超过30℃。
大气条件: 大气中无严重污秽。LZZBJ9-10A电流互感器可在上述环境下长期稳定运行。
技术参数
| 产品型号 | 额定一次电流(A) | 准确级组合 | 额定输出(VA) | 额定短时热电流(kA/s) | 额定动稳定电流(kA/s) |
|---|---|---|---|---|---|
| LZZBJ9-10A | 5 | 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 | 10/15 10/15 10/15 15/15 | 0.45 | 1.13 |
| 10 | 0.9 | 2.25 | |||
| 15 | 1.35 | 3.38 | |||
| 20 | 1.8 | 4.5 | |||
| 30 | 2.7 | 6.75 | |||
| 40 | 3.6 | 9 | |||
| 50 | 4.5 | 11.25 | |||
| 60 | 5.4 | 13.5 | |||
| 75 | 6.75 | 16.88 | |||
| 100 | 9 | 22.5 | |||
| 150 | 13.5 | 33.75 | |||
| 200 | 18 | 45 | |||
| 300 | 24.5 | 61.25 | |||
| 400 | 24.5 | 61.25 | |||
| 500 | 32 | 80 | |||
| 600 | 32 | 80 | |||
| 800 | 32 | 125 | |||
| 1000 | 50 | 125 | |||
| 1200 | 50 | 125 | |||
| 1500 | 50 | 125 | |||
| 2000 | 50 | 125 | |||
| 2500 | 50 | 125 |
额定二次电流: 5A或1A。额定绝缘水平: 12/42/75kV。

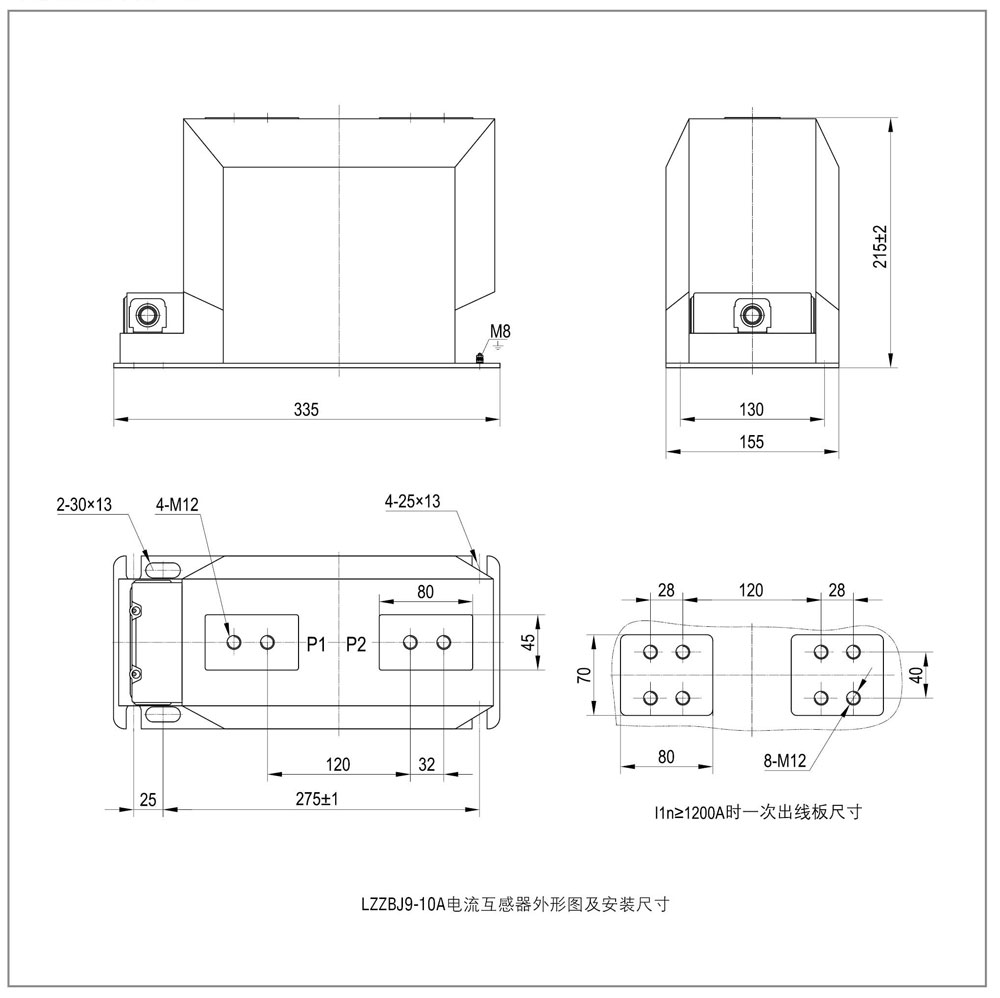

本型电流互感器为环氧树脂浇注全封闭结构，具有优良的绝缘性能和防潮能力。产品结构紧凑、体积小、重量轻且容易表面清洁。二次出线端子处装有接线端子盒，安全可靠。产品底板上有接地螺栓及供安装用的六个安装孔。

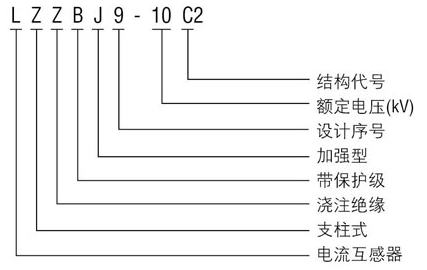

LZZBJ9-10C2型电流互感器适用于额定频率为50Hz或60Hz、额定电压为10kV的电力系统中，作电能计量、电流测量和继电保护用。产品执行标准为GB 1208《电流互感器》。
安装场所: 户内。
环境温度: **气温40℃；**气温-5℃；日平均气温不超过30℃。
大气条件: 大气中无严重污秽。LZZBJ9-10C2电流互感器可在上述环境下长期稳定运行。
技术参数
| 产品型号 | 额定一次电流(A) | 准确级组合 | 额定输出(VA) | 额定短时热电流(kA/s) | 额定动稳定电流(kA/s) |
|---|---|---|---|---|---|
| LZZBJ9-10C2 | 5 | 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 | 10/15 10/15 10/15 15/15 | 0.45 | 1.125 |
| 10 | 0.9 | 2.25 | |||
| 15 | 1.35 | 3.375 | |||
| 20 | 1.8 | 4.5 | |||
| 30 | 2.7 | 6.75 | |||
| 40 | 3.6 | 9 | |||
| 50 | 4.5 | 11.25 | |||
| 60 | 5.4 | 13.5 | |||
| 75 | 6.75 | 16.875 | |||
| 100 | 9 | 22.5 | |||
| 150 | 13.5 | 33.75 | |||
| 200 | 18 | 45 | |||
| 300 | 24.5 | 61.25 | |||
| LZZBJ9-10C2 | 400 | 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 | 10/20 10/20 10/15 15/20 | 24.5 | 61.25 |
| 500 | 32 | 80 | |||
| 600 | |||||
| LZZBJ9-10C2 | 800 | 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 | 15/20 20/20 15/20 20/20 | 32 | 80 |
| 1000 | 50 | 125 | |||
| 1200 | |||||
| 1250 | |||||
| LZZBJ9-10C2 | 1500 | 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 | 20/20 30/20 20/20 30/20 | 63 | 157.5 |
| 2000 | |||||
| 2500 | |||||
| 3000 | |||||
| 3150 |
额定二次电流: 5A或1A。额定绝缘水平: 12/42/75kV。

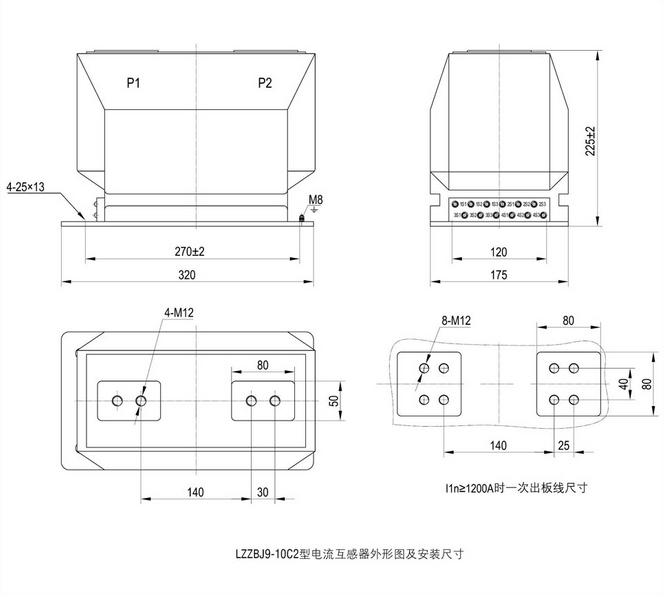

本型电流互感器为环氧树脂浇注全封闭结构，具有优良的绝缘性能和防潮能力。产品结构紧凑、体积小、重量轻且容易表面清洁。二次出线端子处装有接线端子盒，安全可靠。产品底板上有接地螺栓及供安装用的六个安装孔。
