高压互感器
Product Title
Product Details
LA-10Q电流互感器适用于额定频率为50Hz或60Hz、额定电压为10kV的电力系统中，作电能计量、电流测量和继电保护用。产品执行标准为GB 1208《电流互感器》。
安装场所: 户内。
环境温度: **气温40℃；**气温-5℃；日平均气温不超过30℃。
大气条件: 大气中无严重污秽。LA-10Q电流互感器可在上述环境下长期稳定运行。
技术参数
| 产品型号 | 额定一次电流(A) | 准确级组合 | 额定输出(VA) | 额定短时热电流(kA/s) | 额定动稳定电流(kA/s) |
|---|---|---|---|---|---|
| LA-10Q | 5 | 0.2/10P10 0.5/10P10 | 10/15 | 0.45 | 0.8 |
| 10 | 0.9 | 1.6 | |||
| 15 | 1.4 | 2.4 | |||
| 20 | 1.8 | 3.2 | |||
| 30 | 2.7 | 4.8 | |||
| 40 | 3.6 | 6.4 | |||
| 50 | 4.5 | 8 | |||
| 75 | 6.8 | 12 | |||
| 100 | 9 | 16 | |||
| 150 | 13.5 | 24 | |||
| 200 | 18 | 32 | |||
| 300 | 22.5 | 40.5 | |||
| 400 | 30 | 54 | |||
| 500 | 30 | 54 | |||
| 600 | 30 | 54 | |||
| 800 | 40 | 72 | |||
| 1000 | 50 | 90 |
额定二次电流: 5A或1A。
额定绝缘水平: 12/42/75kV。

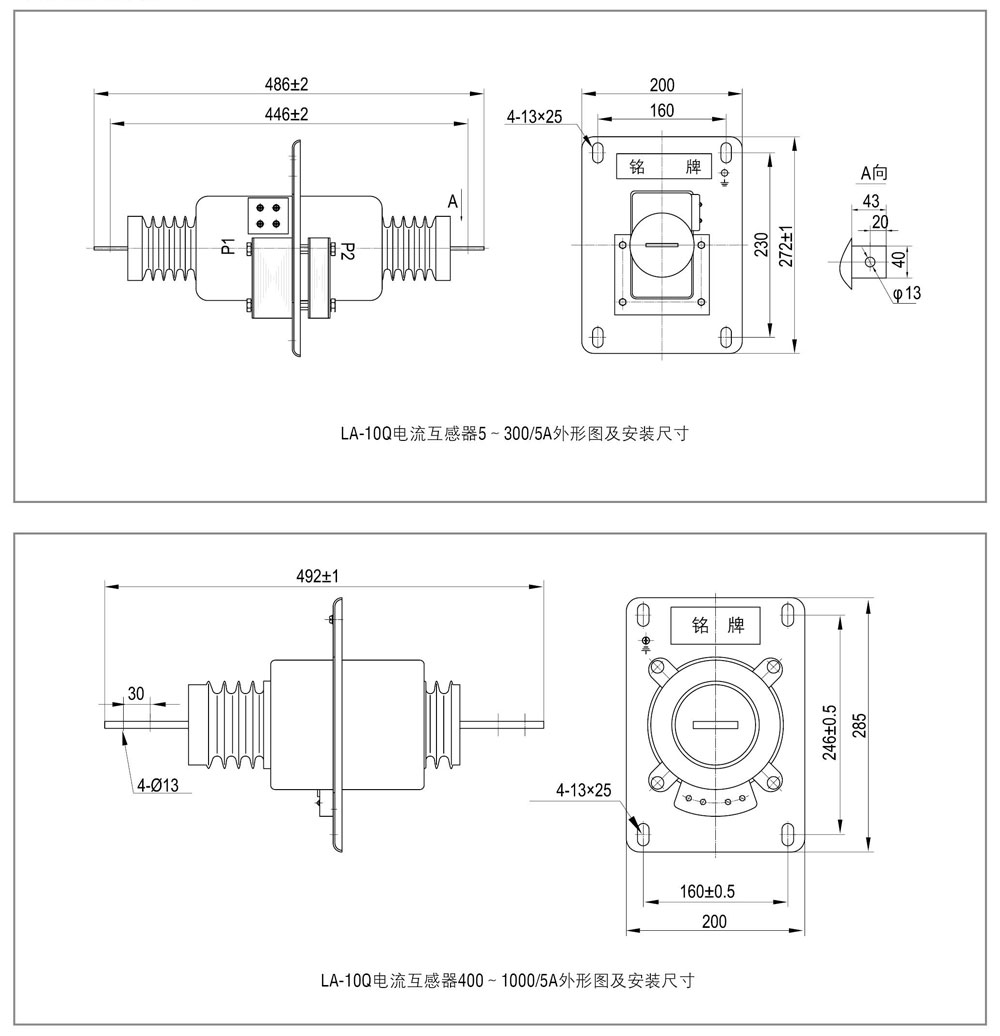

额定一次电流为5～300A的互感器为复匝贯穿式半封闭浇注绝缘结构，叠片铁心外露，浇注体安装在面板上，其上有铭牌、接地螺栓及四个安装孔。
额定一次电流为400～1000A的互感器为单匝贯穿式全封闭浇注绝缘结构，二次线圈均匀绕制在环形铁心上，浇注体安装在面板上，其上有铭牌、接地螺栓及四个安装孔。LA-10Q电流互感器结构紧凑、安装便捷。
订货时请提供以下参数：
注: 用户如有特殊要求可与我公司协商确定。

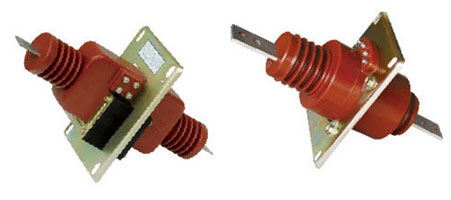

LA-10Q型户内环氧浇注式电流互感器
