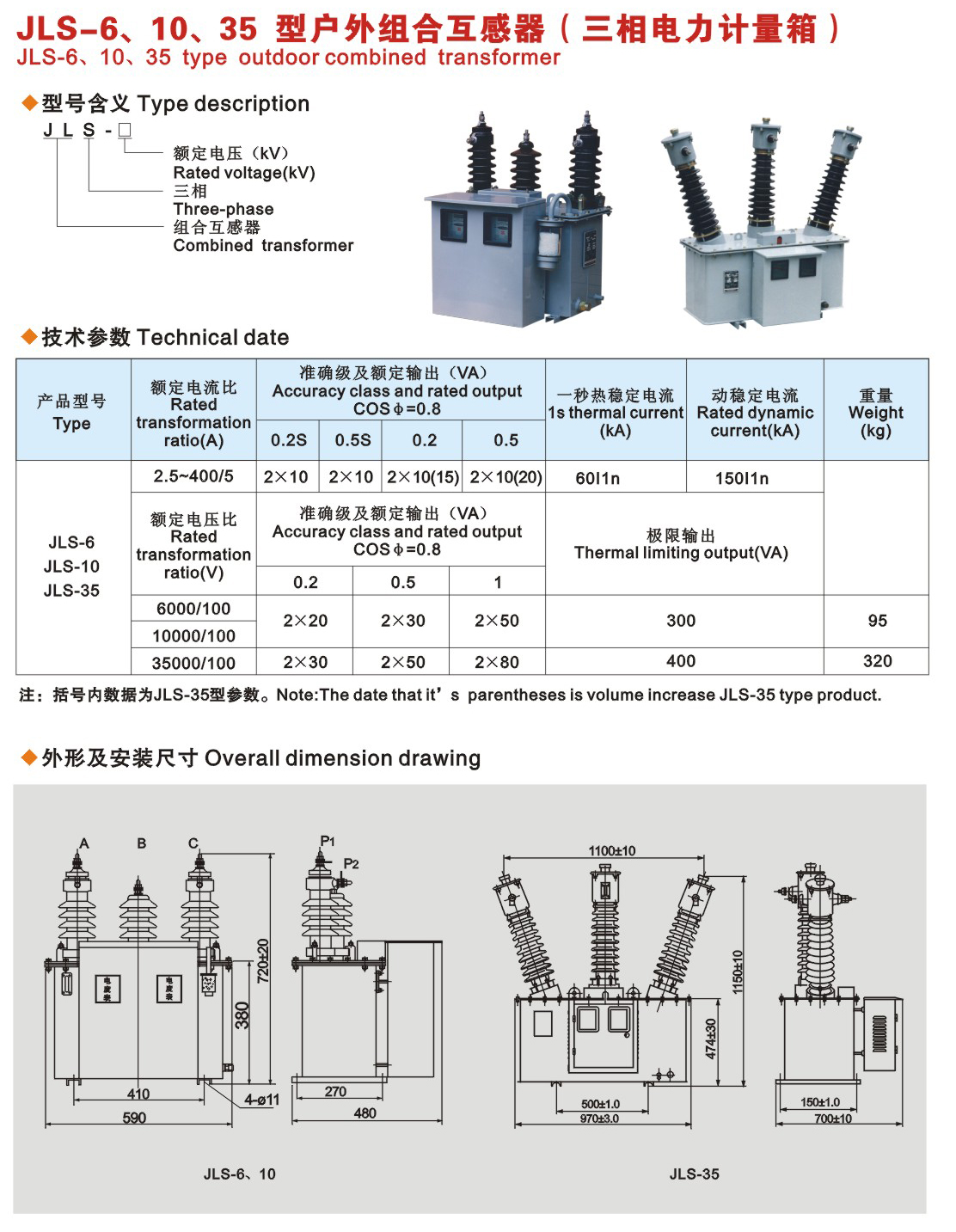

JLS-35KV高压电力计量箱主要由组合互感器和电度表箱两部分组成，组合互感器由两台或三台单相电压互感器和电流互感器组成，用25#变压器油作绝缘介质，一、二次出线端均用瓷套管安装在面板上。电度表箱装在组合互感器侧面，由一只有功电度表和一只无功电度表组成，具有计量精度高、重量轻、安装方便、防窃电等优点。
包含型号：JLS-3高压电力计量箱，JLS-6高压电力计量箱，JLS-10高压电力计量箱，JLS-35高压电力计量箱。
该型电能计量箱适用于户外额定电压6、10、35kV、额定频率50Hz的三相系统网路上。
1.产品性能符合GB17201-2006
2.额定电压：6KV、10KV、35KV
3.准确等级：0.5和0.2级、0.5S和0.2S级
4.额定变比：电压比6000/100 10000/100 35000/100
电流比5～300/5（大电流变比可以定作）
组合互感器技术参数
| 型号 | 额定电压比 | 额定电流比 | 频率 | 电压互感器准确等级及额定输出(VA) | 电流互感器准确等级及额定输出(VA) | 额定绝缘水平(KV) | 标准代号 | ||
|---|---|---|---|---|---|---|---|---|---|
| 0.2级 | 0.5级 | 0.2级 | 0.5级 | ||||||
| JLS-3 JLS-6 JLS-10 |
3000/100 | 5～300/5 | 50 | 20 | 25 | 10 | 10 | 3.6/24/75 | GB1208-2006 GB1207-2006 GB17201-97 |
| 6000/100 | 5～300/5 | 50 | 20 | 25 | 10 | 10 | 7.2/32/75 | ||
| 6300/110 | 5～300/5 | 50 | 20 | 25 | 10 | 10 | 7.2/32/75 | ||
| 10000/100 | 5～300/5 | 50 | 25 | 25 | 10 | 10 | 12/42/75 | ||
| JLS-35 | 35000/100 | 5～300/5 | 50 | 50 | 50 | 10 | 10 | 40.5/95/185 | |

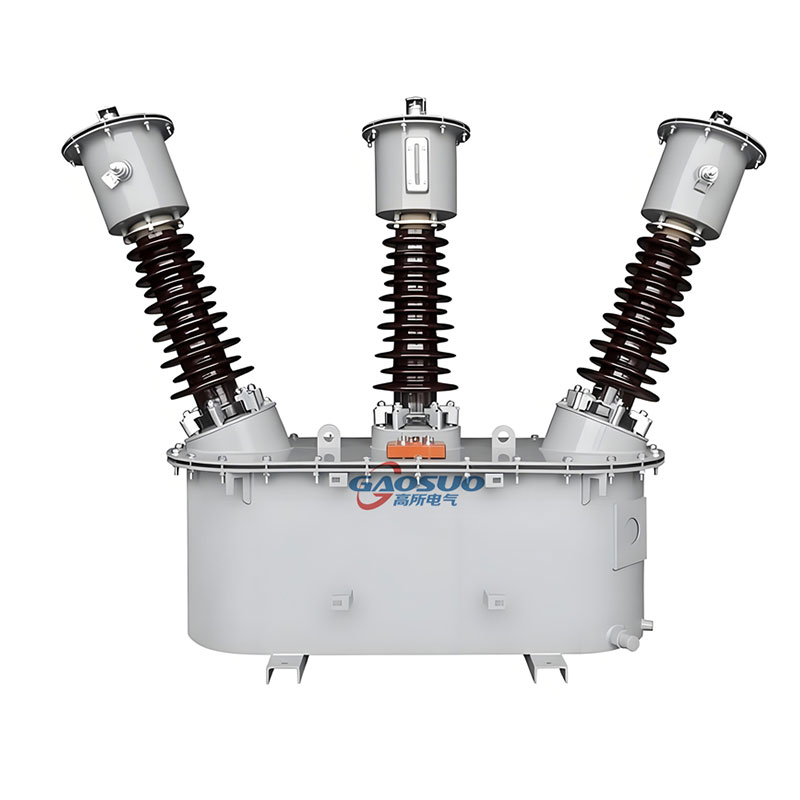

JLS-35KV户外高压电力计量箱
