产品概述
JDZX9-35电压互感器适用于户外、额定频率为50Hz或60Hz、额定电压为35kV的交流电力系统中，作电能计量、电压监测和继电保护用。JDZX9-35型电压互感器采用环氧树脂全封闭浇注，局部放电量低，额定电压比35/√3/0.1/√3kV，适用于35kV系统中性点不接地运行方式。产品执行标准为GB20840.1-2010、GB20840.2-2013。

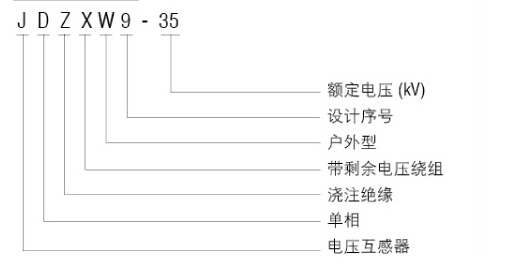

型号及其含义
结构与特点
本系列电压互感器为支柱式结构，采用户外环氧树脂全封闭浇注，耐污染及潮湿，也适用于热带地区使用，互感器不需要特别维护，只需定期地清除表面污物。互感器二次出线端子处安装接线端子盒，安全可靠。产品底座上有接地螺栓及供安装用的四个安装孔。
正常使用条件
安装场所：户外。
环境温度：**40℃；**-5℃；日平均不能超过30℃。
大气条件：大气中无严重污秽。
技术参数
| 产品型号 | 额定电压比 | 电流互感器 准确级 / 额定输出 |
电压互感器 准确级 / 额定输出 |
极限输出 (VA) |
额定绝缘 水平 (kV) |
|---|---|---|---|---|---|
| JDZXW9-35 | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/100 | 600 | 40.5/95/200 |
| 0.5/6P(3P) | 80/100 | ||||
| 35/√3/0.1/√3/ 0.1/√3/0.1/3 |
0.2/0.2/6P(3P) | 10/10/100 | 300 | ||
| 0.2/0.5/6P(3P) | 10/30/100 | ||||
| 0.5/0.5/6P(3P) | 30/30/100 |

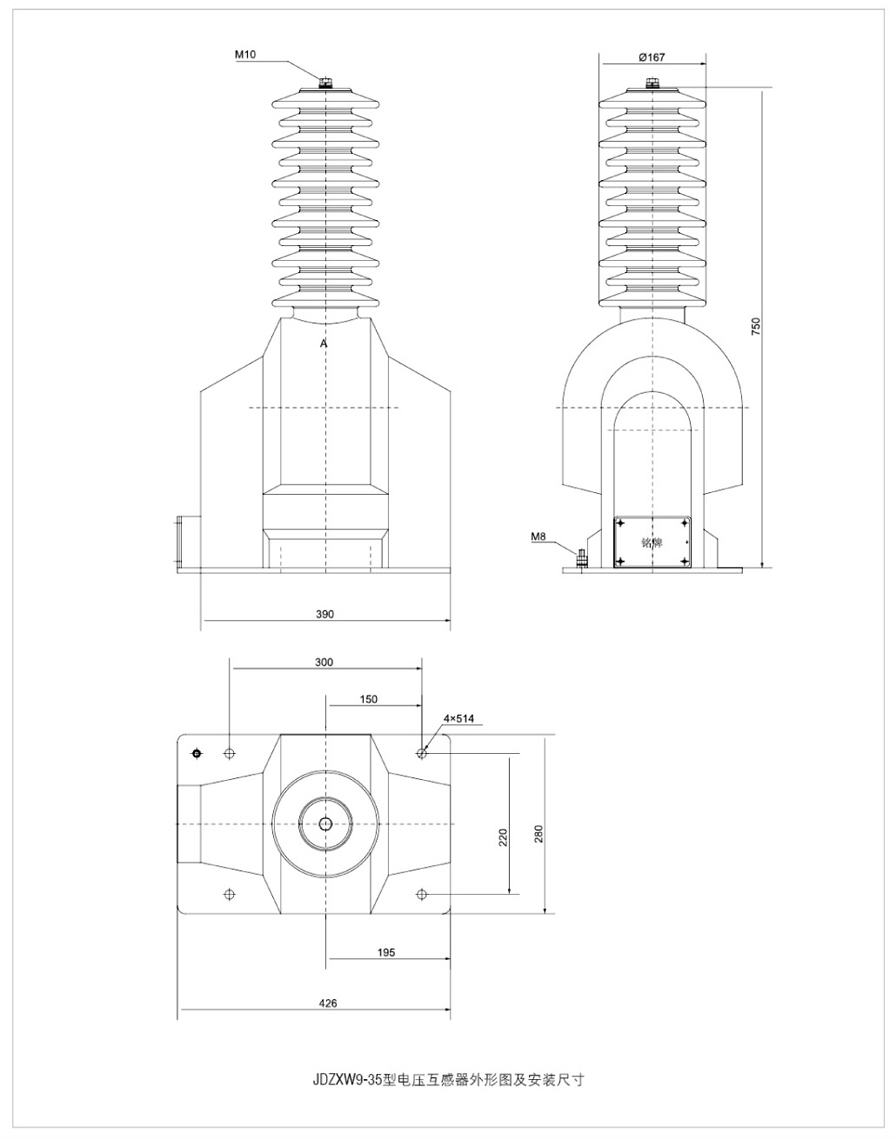

外形图及安装尺寸
订货须知
订货时请提供以下参数：
1、产品型号：JDZX9-35型电压互感器
2、额定电压比（kV）；
3、准确级组合及额定输出（VA）；
4、环境海拔高度（m）；
注：用户如有特殊要求可与我公司协商确定。
确保JDZX9-35型电压互感器 35kV为。。
JDZX9-35型额定电压比35/√3/0.1/√3kV，支柱式环氧全封闭浇注结构。安装时底座四孔地脚螺栓紧固，二次接线盒密封防水圈完整，运行中不需特殊维护，仅定期清除表面污物即可。JDZX9-35型电压互感器 35kV | 户外环氧树脂浇注电压互感器
