JDZ-10型电压互感器适用于额定频率为50Hz或60Hz、额定电压为3～10kV的交流电力系统中，作电能计量、电压监测和继电保护用。产品执行标准为GB 1207《电压互感器》。
安装场所: 户内。
环境温度: **气温40℃；**气温-5℃；日平均气温不超过30℃。
大气条件: 大气中无严重污秽。JDZ-10电压互感器可在上述环境下长期稳定运行。
技术参数
| 产品型号 | 额定电压比(kV) | 准确级或准确级组合 | 额定输出(VA) | 极限输出(VA) | 额定绝缘水平(kV) |
|---|---|---|---|---|---|
| JDZ-3 | 3/0.1 | 0.2 | 15 | 300 | 3.6/25/40 |
| 0.5 | 30 | ||||
| JDZ-6 | 6/0.1 | 0.2 | 20 | 400 | 7.2/32/60 |
| 0.5 | 50 | ||||
| JDZ-10 | 10/0.1 | 0.2 | 25 | 500 | 12/42/75 |
| 0.5 | 50 |
本系列电压互感器为半封闭环氧浇注式，铁心用优质的硅钢片叠装而成，浇注体中有圆筒式同心组合的一次、二次线圈。

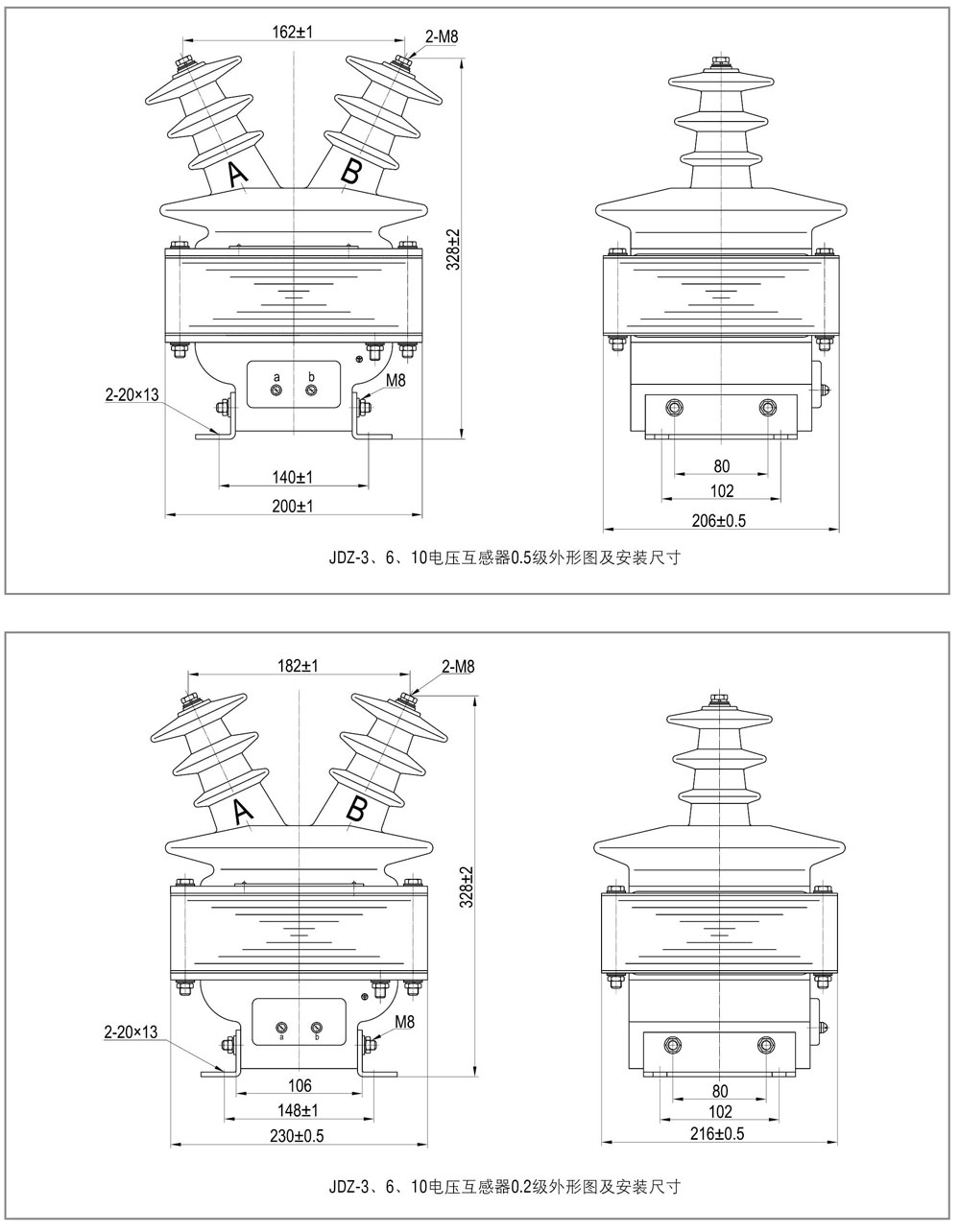

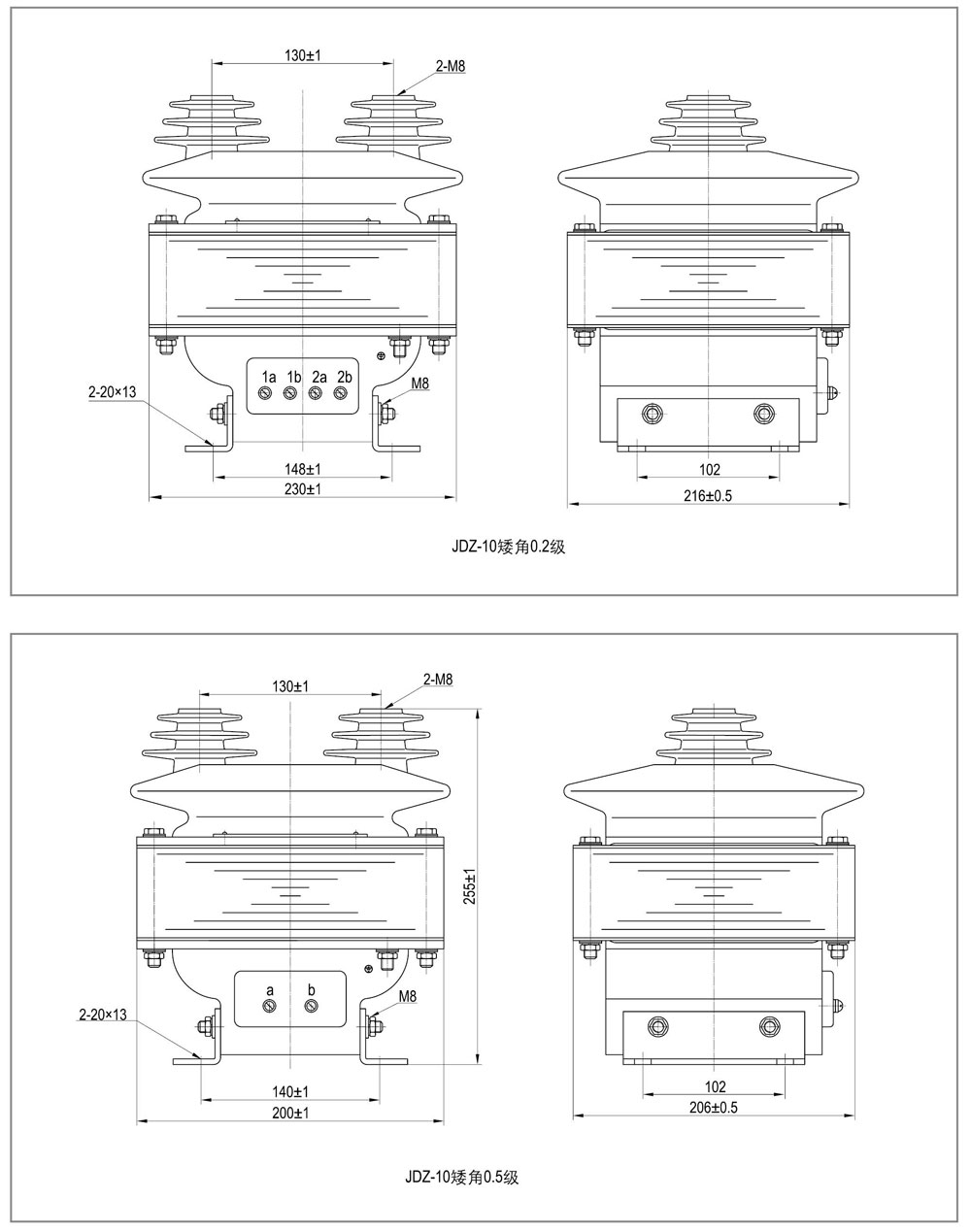

JDZ-10电压互感器底部夹件上设有接地螺栓及供安装用的四个安装孔，安装便捷、维护简单。
订货时请提供以下参数：
注: 用户如有特殊要求可与我公司协商确定。

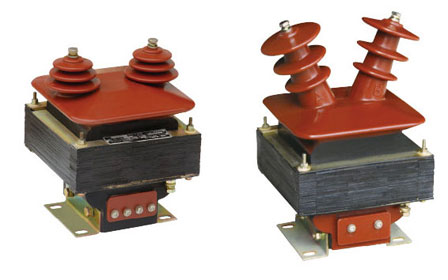

JDZ-10型户内环氧浇注式电压互感器
