概述
JDZX10-3、6、10型电压互感器是JDZX10系列的代表产品，适用于额定频率为50Hz或60Hz、额定电压为3～10kV的交流电力系统中，作电能计量、电压监测和继电保护用。产品执行标准为GB1207《电压互感器》。

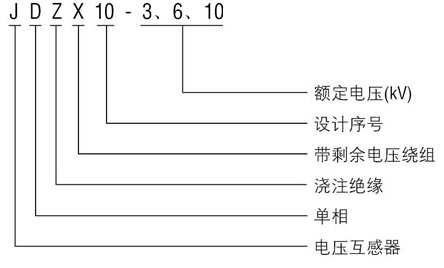

型号及其含义
正常使用条件
安装场所：户内。
环境温度：**气温40℃；**气温-5℃；日平均气温不超过30℃。
大气条件：大气中无严重污秽。
技术参数
| 产品型号 | 额定电压比(kV) | 准确级或准确级组合 | 额定输出(VA) | 极限输出(VA) | 额定绝缘水平(kV) |
|---|---|---|---|---|---|
| JDZX10-3 | 3/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 15/50 | 200 | 3.6/25/40 |
| 0.5/6P(3P) | 30/50 | ||||
| JDZX10-6 | 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 15/50 | 200 | 7.2/32/60 |
| 0.5/6P(3P) | 30/50 | ||||
| JDZX10-10 | 10/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 15/50 | 200 | 12/42/75 |
| 0.5/6P(3P) | 30/50 |
结构与特点
本系列电压互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及潮湿，也适用于热带地区使用，互感器不需要特别维护，只需定期地清除表面污物。JDZX10-3、6、10型电压互感器二次出线端子处安装接线端子盒，端子盒正面和侧面各有一个孔与出线端配合供引出接线用，安全可靠。产品底板上有接地螺栓及供安装用的六个安装孔。

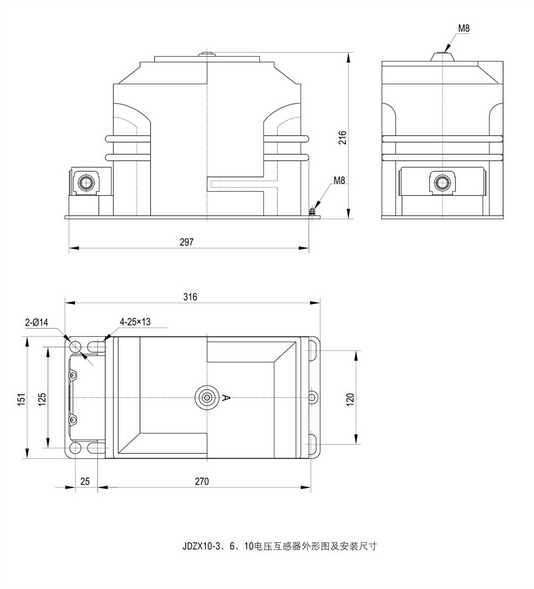

外形图及安装尺寸
确保JDZX10-3、6、10型电压互感器为。。
JDZX10系列额定电压比10/√3/0.1/√3kV，准确级0.5/3P。安装时一次高压端对地距离≥125mm，二次负载不超过额定容量，接线盒防潮密封垫完整无损。10kV电压互感器 JDZX10-3、6、10kV | 户内环氧树脂浇注电压互感器
