1. 产品用途

GW9型户外交流高压隔离开关是交流50H的户外装置，用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。

GW9型户外交流高压隔离开关供三相线路系统单相使用，其结构简单、经济、使用方便。隔离开关的额定电流有：200A；400A，600A和1250A。GW9-15KV/630A户外高压隔离开关额定电压15kV，采用大爬距绝缘子满足污秽环境要求，适用于15kV户外配电线路和变压器台隔离检修。

GW9型户外交流高压隔离开关分合时用绝缘钩棒操作，闸刀合闸时本体带有自锁装置。

本产品分为普通型和防污型两种。

2. 产品使用环境条件

• 环境温度:- 40℃~+40℃
• 海拔高度:≤2000m
• 相对湿度:≤95%(+20℃)
• 安装场所:安装场所应没有易燃、易爆物质及化学腐蚀、剧烈震动.
• 地震烈度不超过8度
• 覆冰厚度不大于10mm;
• 支柱绝缘子污秽等级：普通型为0级。

3. 产品主要技术参数

4. 使用须知

1 、投入运行前，应进行一次全面检查，确认无误后，方可投入运行。

（1）隔离开关各部位尺寸是否符合要求。

（2）各连接部分的螺拴应紧固牢靠，尤其是与母线的联接。

（3）触头上各接触点应全部接触

（4）投入运行后应注意下列事项：

（5）隔离开关在一般情况下，必须当线路负荷切除后方可进行分、合闸操作。隔离开关必须经常地维护、定期检修，检修时应注意下列事项：

（1）隔离开关瓷瓶有无损坏，胶装有无松动。

（2）隔离开关处于合闸位置时，触头上各接触点是否接触良好；触头上弹簧是否变形，拉力是否改变，并测量回路电阻。

（3）接地处情况是否良好。

（4）操作时各转动部分是否灵活，应无卡涩现象。

（5）各涂漆的零部件，每年涂一次。

（6）请将在运行中、检修时发现的问题函告本厂。

5. 成套供应

隔离开关以三个单极为一组并附有产品合格证、安装使用说明书等。

6. 订货须知

1、订货时应说明∶

（1）产品型号。

（2）额定电压。

（3）额定电流。

（4）污秽等级：（未注按0级供货）。

（5）若用户有特殊的要求，请说明，本厂可协助解决。

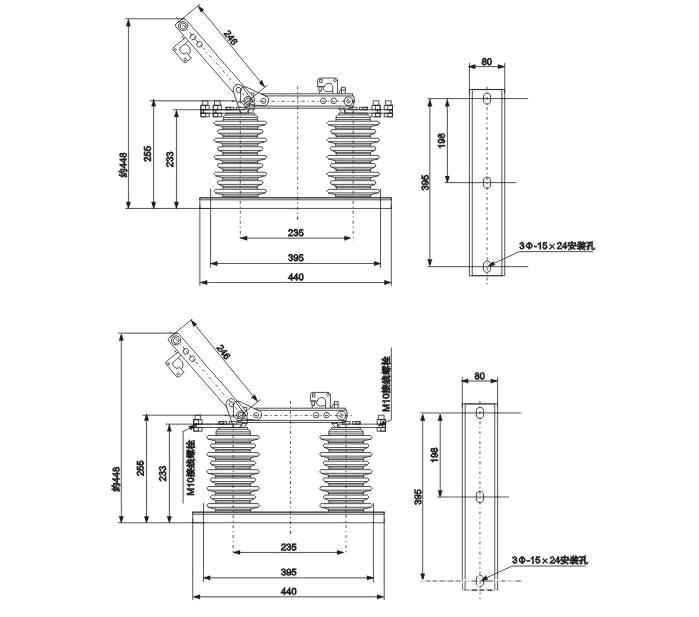

7. 外形安装尺寸

8. 安装与调整

1．本系列隔离开关可以垂直或倾斜安装，但安装位置应使触刀打开时趋向下方：

2．隔离开关处于合闸位置时，触头上各接触点应全部接触，开箱后，立即检查产品是否和订货单一致，随即技术文件是否齐全。

3．安装前应仔细擦拭开关上的尘垢，检查接触表面及端子，并涂上一层工业凡士林。

4．安装时，应将接地处擦净，涂上工业凡士林，并用接地螺钉妥善的接地。

确保GW9-15KV/630A户外高压隔离开关检修时确保。。
