GW8型中性点隔离开关系单相交流50Hz高压开关设备，额定电流：630A、1250A。在有电压无负载的情况下，作分、合变压器中性点接地线路之用。GW8型中性点户外高压隔离开关也供铁道自动闭塞信号装置时使用，并可单级使用。其中防污型的隔离开关可以满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。

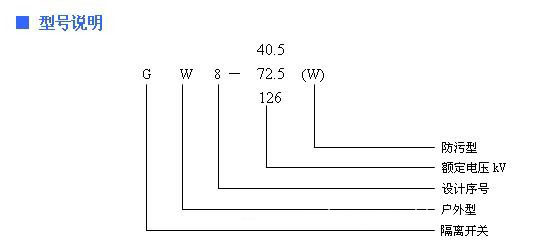

本产品分为普通型和防污型（W）两种；本产品所配用的操作机构为：CS8-5型手动操动机构或CX6型电动机操动机构；CS17-G型手动操动机构或CJ2、CJ5、CJ6、CJ12型电动机操动机构。
使用环境
本系列隔离开关满足GB1985-89《交流高压隔离开关》、IEC129（1984）《交流隔离开关接地开关》和IEC694（1980）《高压开关设备和控制设备共用条款》规定的各项要求。
| 名称 | GW8-40.5G | GW8-72.5G | GW8-126G |
| 额定电压(kV) | 40.5 | 72.5 | 126 |
| 电压(kV) | 40.5 | 40.5 | 126 |
| 额定电流(A) | 630 , 1250 | 630 , 1250 | 630 , 1250 |
| 额定峰值耐受电流(kA) | 50 , 80 | 50 , 80 | 50 , 80 |
| 额定短时耐受电流(kA) | 20 , 31.5 | 20 , 31.5 | 20 , 31.5 |
| 1min工频耐压(kV) | 90 | 155 | 230 |
| 接线端子额定静拉力(N) | 500 | 500 | 500 |
原理与结构

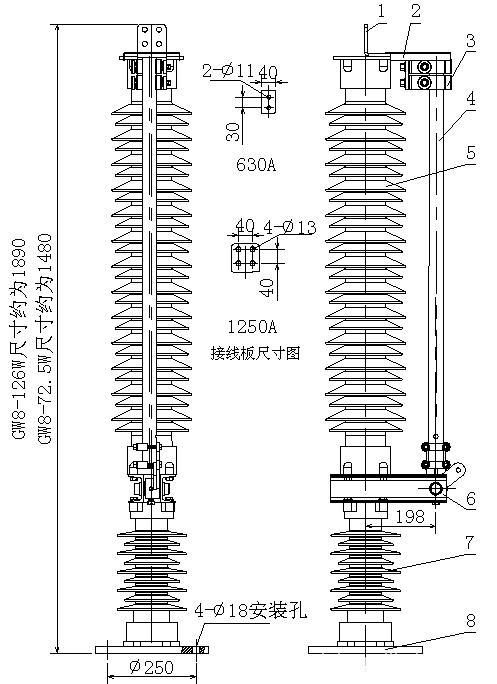

本隔离开关（外形见图1）由底座、支柱绝缘子和导电部分组成，在绝缘支柱的上方装有静触头和联接母线的接线板，在支柱绝缘子和绝缘支柱之间有底座、动触头、操作拐臂、操作绝缘子，操作机构通过连杆、操作绝缘子、操作拐臂与动触头相连。

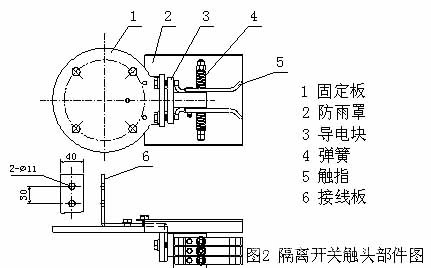

隔离开关触头（见图2）由一对（电流为630A）或两对（电流为1250A）相同的自力型铜合金触指、弹簧、弹簧座三部分组成。触指之间的间隙应为27±2mm，当不符合时，可通过调整触指间的调整垫片达到要求。整个导电回路除断口为滑动线接触外，其余导体间均采用固定联接，接触电阻小，结构简单，工作可靠，触头采用铜板弯成，与导电杆联结面积大，分合过程中触头与触指摩擦行程短，操作力小，触指弹簧用优质不锈钢制成，且为外压式，避免弹簧分流。

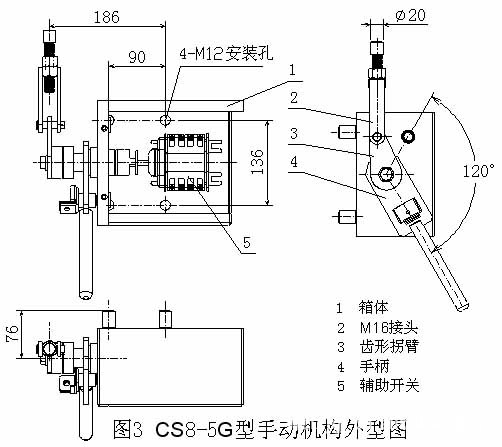

CS8-5G手动操作机构（见图3）为防雨型，机构输出拐臂不需配钻圆锥销可自动定位。机构中的辅助开关极点数由用户订货合同确定，未注明时按四开四闭供货，电动操作机构另见说明书。
外形尺寸联装图
GW8系列中性点高压隔离开关联装图（配CX-6电动操作机构）
安装与调试
隔离开关与机构按照安装图4进行安装后，将隔离开关本体与机构均置于合闸位置（机构在合闸位置时操作手柄向下），用操作绝缘子、接头和水煤气管将隔离开关和机构连接，拐臂角度按图示。调节接头长度，使机构在分合闸位时隔离开关可靠关合，且绝缘距离符合要求。注意在刚合闸时，动触头对静触头的中心线偏移应不大于5mm，否则可采用增减绝缘子下部垫片及调整拐臂两端的垫片来达到。
确保GW8型中性点户外高压隔离开关检修时确保。。
GW8-40.5/72.5kV中性点隔离开关安装时操作机构与水平面垂直度偏差≤2°，中性点引线按最大接地电流选配截面，放电间隙距离依据系统绝缘配合整定并记录归档。GW8型中性点户外高压隔离开关 GW8-40.5 72.5kv/630A
