一、概述
GW5系列户外交流隔离开关为交流50Hz的户外高压电器设备，额定电压等级有40.5KV、72.5KV和126KV，供高压线路在无负载情况下进行开合，以及对被检修高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用，也可用于开、合小的电容或电感电流。GW5-40.5KV/630A型高压隔离开关采用V型双柱式结构，可水平或垂直安装节省占地，触头分合闸角度**，适用于35kV户外配电系统。
本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关和接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。
二、使用环境条件
海拔：不超过3000m;
周围空气温度：上限40℃，下限-25℃；
风速不超过35m/s;
地震烈度不超过8度；
污秽等级不超过Ⅱ级；
覆冰厚度不大于10mm;
安装场所应无易燃、易爆危险，无化学腐蚀及剧烈振动。

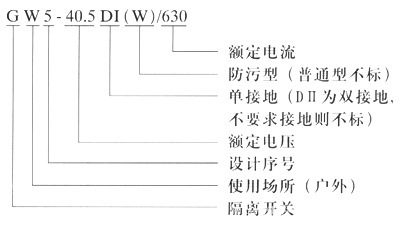

三、型号及其含义
四、主要技术参数
| 分类 | 型号 | 额定电压(kV) | 额定电流(A) | 隔离开关 | 接地开关 | 接地种类 | ||||
| 峰值耐受电流(kA) | 短时耐受电流(kA) | 峰值耐受电流(kA) | 短时耐受电流(kA) | |||||||
| Ⅰ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | ||||||
| 一般型 （防污型） |
GW5 40.5 -72.5Ⅱ（D.DW） HGW5 126 |
40.5 72.5 126 |
630 | 50 | 20（4S） | 50 | 80 | 20（4S） | 31.5（4S） | 不接地 单接地 双接地 |
| 1000 | ||||||||||
| 1250 | 80 | 31.5（4S） | ||||||||
| 1600 | 31.5（4S） | |||||||||

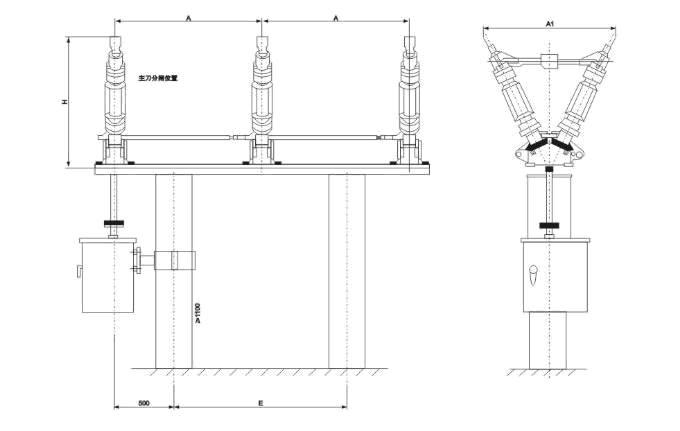

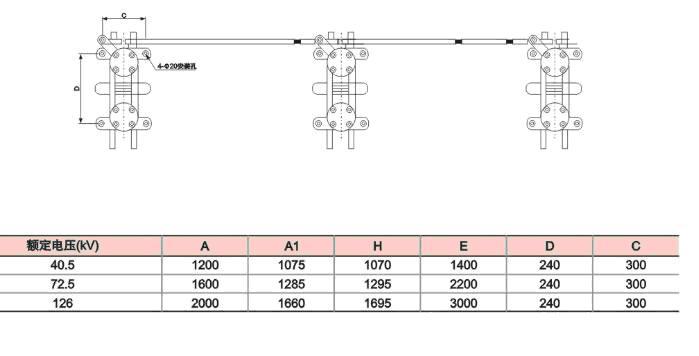

每台隔离开关单极由两个支柱绝缘子，分别固定在一个底座上，交角为50°，构成V型结构，主要由以下几部分组成：底座部分、支柱绝缘子、接线座部分、触头部分、接地刀、接地静触头、接线端子等。
本隔离开关分不接地、单接地和双接地三种，主轴与接地刀之间具有机械联锁，并带辅助开关。开关的操作方式有手动和电动两种。
确保GW5高压隔离开关 GW5-40.5KV/630A检修时确保。。
GW5-40.5KV V型双柱式结构安装时夹角50°±2°，触头插入后单边间隙≤2mm，底座传动轴定期加注润滑脂，接地开关分合指示清晰可见，瓷瓶表面积污雨季前清扫。GW5高压隔离开关 GW5-40.5KV/630A | 40.5kV户外高压电器设备
