GW1-12DW/630A户外高压隔离开关 | 12kV线路无负载分合电路

概述

GW1型户外高压隔离开关（以下简称隔离开关）适用于装在户外12KV线路上，供线路在有电压，无负载时分合电之用。GW1-12DW/630A户外高压隔离开关为单柱垂直开合结构，自带接地刀，采用手动操作棒分合，是10kV架空线路检修隔离的标准配置。

本隔离开关充分考虑到用户的不同需要，分有带接地刀和不带接地刀两种形式。带接地刀的开关、配用CS□型手动机构，可防止带电挂接地线和带接地线关合隔离开关等误操作，操作人员也不必另挂接地线。本隔离开关有普通型和防污型两种。其中防污型隔离开关能滞较严重污秽地区之要求，可有效地解决隔离开关在运行中出现污闪问题。产品符合GB1985及GB/T11022等标准要求。

使用环境条件

1、海拔不超过1000M；

2、环境温度上限为40℃，下限-25℃；

3、无导电或起化学作用气体和蒸汽的场所；

4、无火灾、爆炸危险、严重污秽的场所；

5、不受严重震动或冲击情况（如在电镐、挖泥机旁）的场所。

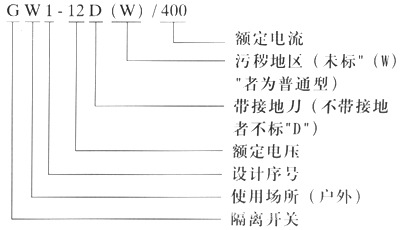

型号及其含义

主要技术参数

注：接地刀与主开关相同。

主要结构说明

隔离开关由三个单极开关组成。每个单极隔离开关都具有相同的组成部位，包括底座、支柱及操作绝缘子、前后静触头、闸刀及弧角等。根据用户需要，带接地刀者配用CS□操动机构，不带接地刀者，配用CS8-5型操动机构。产品开距大，操作简便可靠。

当线路上无断路器或断路器发生故障时，隔离开关允许在下列情况下进行分合；

对母线设备上的充电电流进行分合；

对电力变压器的空载电流进行合分（此时变压器的容量不超过750KVA）。

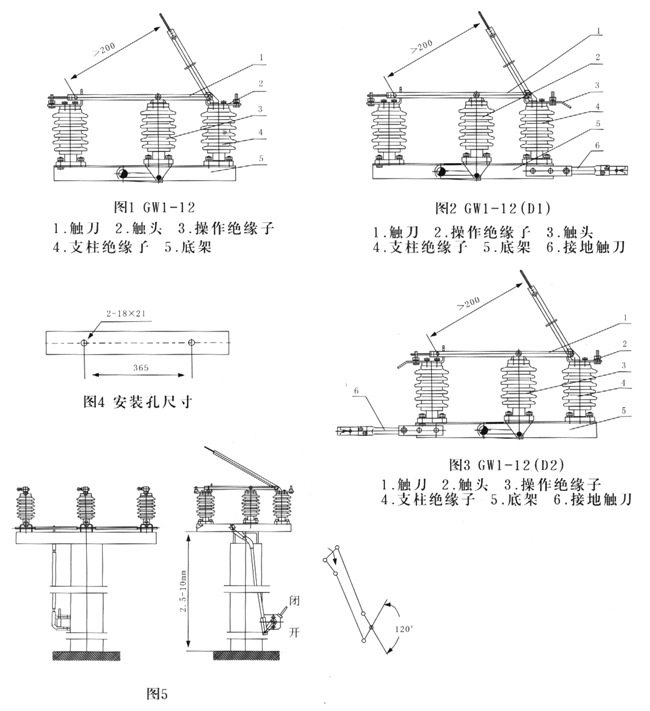

外形及安装尺寸

订货须知

订货时请注明：

1、产品名称、型号、额定电压及额定电流；

2、使用名称、普通型或防污型；

3、如有其他特殊要求，须协商解决。

确保GW1-12DW/630A户外高压隔离开关检修时确保。。
