概述
GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压10千伏交流50Hz及以下户内系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。GN30-12(D)/630A-1250A旋转式户内高压隔离开关通过触头旋转实现接通、隔离、接地三工位切换，节省柜内空间，适用于12kV固定式开关柜。

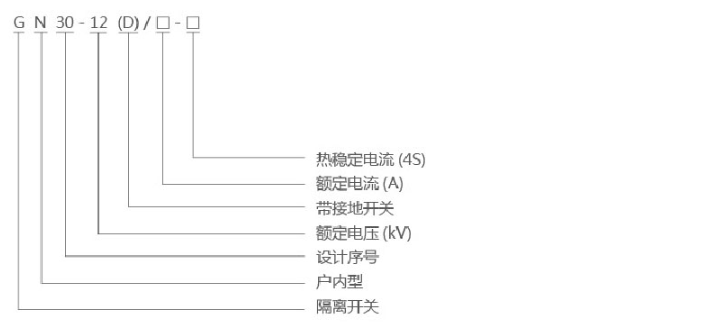

型号含义
使用环境条件
◆ 海拔高度：不超过1000m；
◆ 空气温度：上限+40℃；下限-10℃；
◆ 相对湿度：日平均值不大于95%；月平均值不大于90%；
◆ 地震烈度：不超过8度；
◆ 污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
◆ 安装场所：无经常性剧烈振动的场所。
主要技术参数
| 产品型号规格/项目/参数 | GN30-12/400-12.5 GN30-12D/400-12.5 |
GN30-12/630-20 GN30-12D/630-20 |
GN30-12/1000-31.5 GN30-12D/1000-31.5 |
GN30-12/1250-31.5 GN30-12D/1250-31.5 |
| 额定电压(kV) | 12 | |||
| 额定电流(A) | 400 | 630 | 1000 | 1250 |
| 热稳定电流(kA) | 12.5 | 20 | 31.5 | |
| 热稳定时间(S) | 4 | |||
| 动稳定电流(kA) | 31.5 | 50 | 80 | |
| 额定绝缘水平 雷电冲击电压(kV) | 相间、相地 75、断口 85 | |||
| 额定绝缘水平 1min工频耐压(kV) | 相间、相地 42、断口 48 | |||

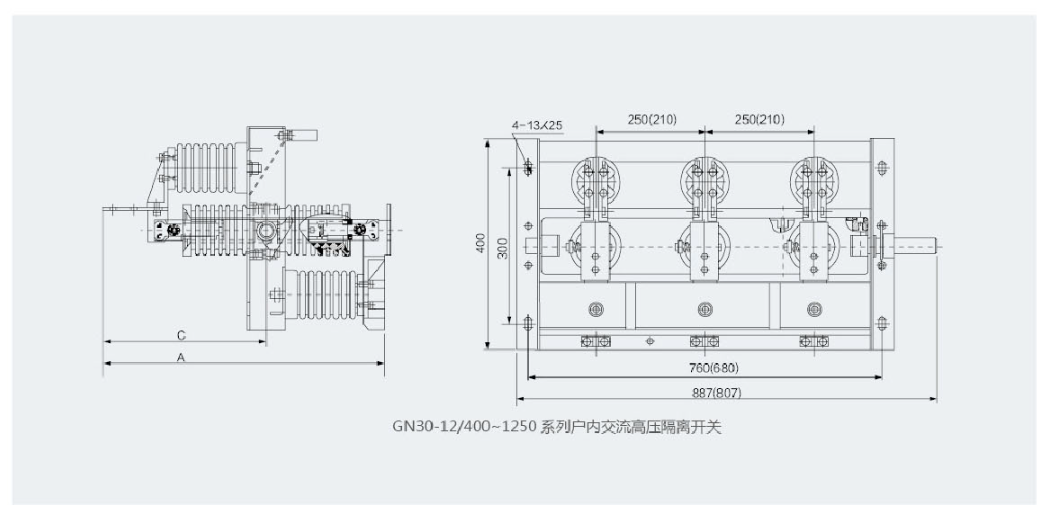

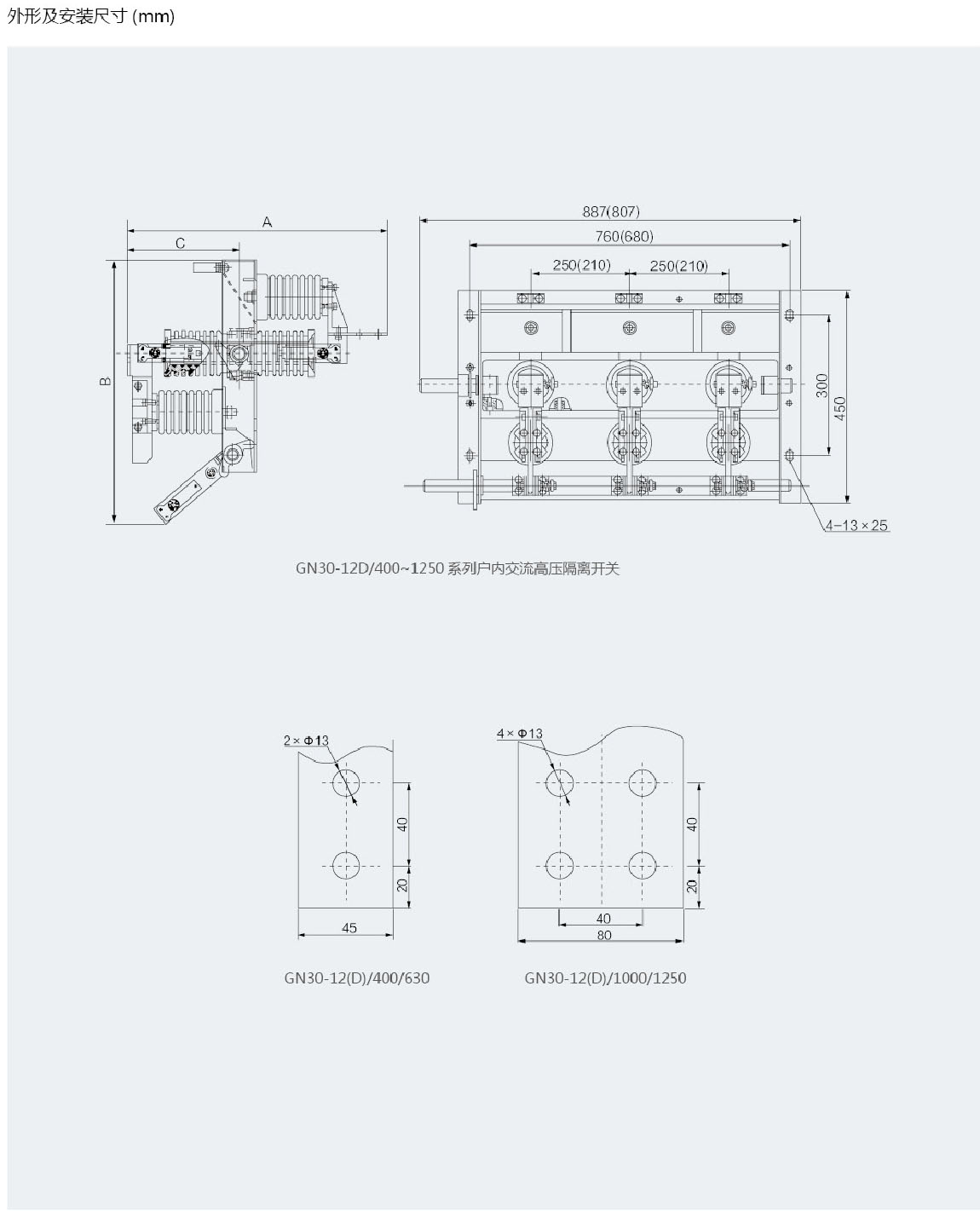

外形及安装尺寸(mm)
| GN30-12 | GN30-12D | |||||||||||||
| 400/630A | 1000A | 1250A | 400/630A | 1000A | 1250A | |||||||||
| A | C | A | C | A | C | A | B | C | A | B | C | A | B | C |
| 560 | 315 | 580 | 332 | 580 | 295 | 550 | 610 | 240 | 575 | 615 | 245 | 580 | 600 | 295 |
确保GN30-12(D)/630A、1250A旋转式户内高压隔离开关检修时确保。。
GN30-12(D)旋转三工位隔离开关安装时触头旋转角度125°与机构行程对应校准，绝缘隔板完好无碳化，接通/隔离/接地三位置指示清晰不混淆，"五防"功能出厂逐台检验。GN30-12(D)/630A、GN30-12D/1250A旋转式户内高压隔离开关
