FZN25-12D真空负荷开关和FZN25-12DR组合电器主要用于12KV三相交流50Hz环网或终端供电的市区配电站和工业用电设备中，做负荷控制和短路保护用，由于组合电器对变压器等电器设备的保护使用比断路器更可靠，特别适用于环网、双辐射供电单元和箱式变电站。FZN25-12R/630A、FZN25-12DR/T125-31.5户内真空负荷开关采用一体化弹簧操动机构，开断容量大，配合限流熔断器可实现变压器全范围保护，适用于高可靠性要求的配电场所。
主要技术参数
| 序号 | 项目 | 单位 | FZN25-12D/T630-20 | FZN25-12DR/T125-31.5 |
| 1 | 额定电压 | kV | 12 | 12 |
| 2 | 额定频率 | Hz | 50 | 50 |
| 3 | 额定电流 | A | 630 | 100 |
| 4 | 额定绝缘水平 | - | 灭弧室断口30 / 对地及相间42 / 隔离断口48 | |
| - | 雷电冲击耐受电压：对地及相间75 / 隔离断口85 | |||
| 5 | 4S热稳定电流 | kA | 20 | - |
| 6 | 额定动稳定电流（峰值） | kA | 50 | - |
| 7 | 额定闭环开断电流 | A | 630 | |
| 8 | 额定有功负载开断电流 | A | 630 | |
| 9 | 额定电缆充电开断电流 | A | 10 | |
| 10 | 额定转移电流 | A | - | 2000 |
| 11 | 开断空载变压器容量 | kVA | 1250 | |
| 12 | 额定短路开断电流 | kA | - | 31.5 |
| 13 | 额定短路关合电流（峰值） | kA | 50 | 80（预期值） |
| 14 | 接地开关额定热稳定电流（2S） | kA | 20 | |
| 15 | 接地开关额定动稳定电流（峰值） | kA | 50 | |
| 16 | 分合闸操作电源额定电压 | V | DC220、110 / AC220、110 | |
| 17 | 机械寿命（负荷开关/接地开关） | 次 | 10000/200 | |

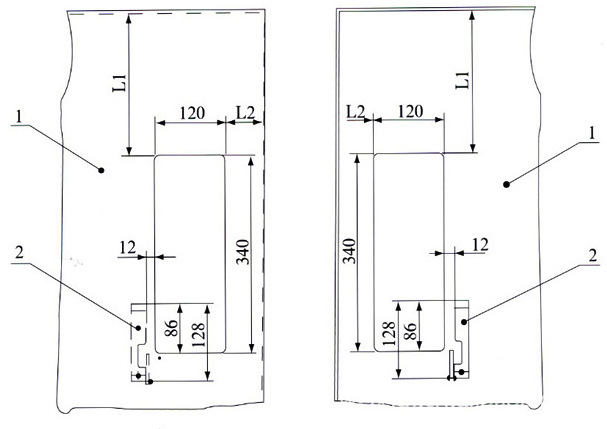

面板、门联锁开孔和安装示意图1.柜体门板 2.门联锁组装 |
柜门背面示意图 面板开孔尺寸：340X120 |
| 注：L1、L2尺寸由用户根据外形和安装尺寸自定 | |
确保 FZN25-12DR/T125-31.5户内真空负荷开关FZN25-12DR组合电器安装时核对熔断器额定电流与变压器容量匹配，脱扣机构动作灵敏，真空灭弧室断口绝缘电阻不小于1000MΩ，弹簧机构分合闸速度按调试记录调整。。。
