FN3-12、400A，630A高压负荷开关

FN3-12、FN3-12R、FN3-12R/S负荷开关适用于交流50Hz、6KV或12KV网络，作为开断和闭合负荷及过荷电流之用，亦可用作开断和闭合空载长线、空载变压器及电容之开关。

Product Details

产品详细

FN3-12、400A，630A高压负荷开关

FN3-12、400A、630A高压负荷开关 | 户内高压电器负荷开断保护

概述

1、FN3-12、FN3-12R、FN3-12R/S负荷开关系户内装置的高压电器。适用于交流50Hz、6KV或12KV的网络中，作为开断和闭合负荷及过荷电流之用，亦可用作开断和闭合空载长线。空载变压器及电容之开关。带有RN3型熔断型的负荷开关(FN3-12、FN3-12R/S)可切断路器，作保护开关之用。 FN3-12、400A、630A高压负荷开关广泛应用于工矿企业及电力系统中。

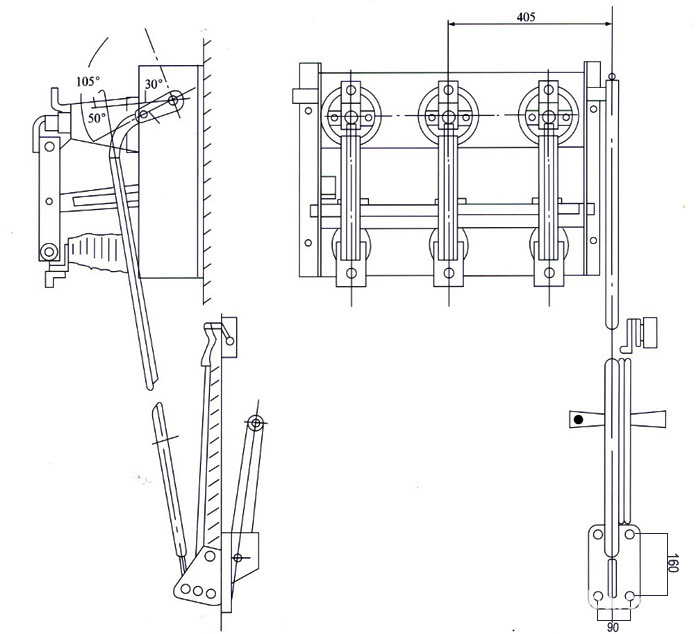

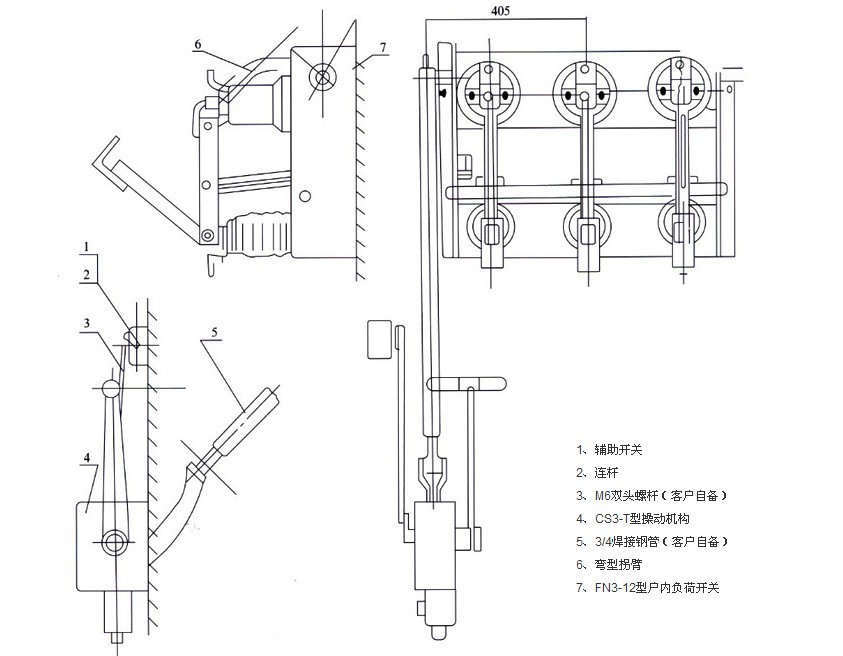

2、本负荷开关可配用CS3型及CS2型手动操作机构进行操作。

工作条件

海拔不超过1000米；
周围空气温度不高于+40℃及不低于-10℃；
空气相对湿度不大于90%的户内场所（当温度为+25℃）；
无导电性尘埃的环境中；
无破坏金属和绝缘的腐蚀性气体的物体；
无剧烈震动和冲击的地方；
无燃烧与爆炸危险的环境中。

技术参数

1、负荷开关的基本技术数据应符合下表的规定：

型号

额定电压(KV) 工作电压(KV) 额定电流(A) 动稳定电流(KA) 热稳定电流(kA/s) FN3-12 12 12 400 25 10/2

2、负荷开关所配带的熔断器的型号及数据应符合下表的规定：

型号	额定电压(KV)	额定电流(A)	最大开断电流(有效值)(KA)	最大断流电容量	当切断极限短路时电流之最大峰值(KA/s)
FN3-3	3	10～50	40	200	24.5
		75～100			24.5
		200			35
FN3-6	6	10～50	20	200	14
		75			14
		100			19
		200			25
FN3-10	12		12	200
		10～50			8.6
		75			8.6
		100～50			15.5
