8.7/15kV/10KV三芯冷缩中间接头 ZLS-15/3.3-上海高所电气有限公司

ZLS-15/3.3三芯冷缩中间接头适用于8.7/15kV三芯电力电缆的中间连接，冷缩硅橡胶结构电场分布均匀，密封性能优异安装便捷。

8.7/15kV/10KV三芯冷缩中间接头 ZLS-15/3.3

产品概述

三芯冷缩中间接头

系列产品，适用于3.6/6、6/10、8.7/10、8.7/15kV三芯聚乙烯和交联聚乙烯电力电缆。采用液态硅橡胶制造，集防水、应力控制、屏蔽、绝缘于一体。具有良好的电气性能和机械性能，能在各种恶劣的环境条件下长期使用。具有重量轻、安装方便等优点。广泛地应用于电力、石油、化工、冶金、铁路、港口和建筑等各个领域。

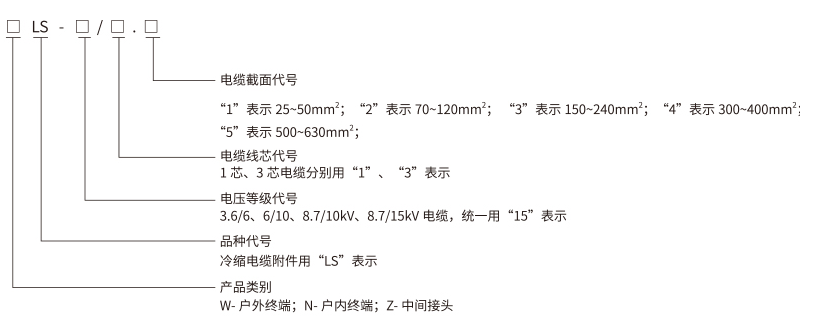

型号说明

2.“ZLS-15/3.3”表示三芯冷缩中间接头，额定电压为15kV适用于电缆截面为150-240mm²的三芯电缆。

技术参数

材料名称

材料主要性能

参数

主要冷缩材料

硬度邵氏 (A)

45±3

主要冷缩材料

拉伸强度 (Mpa)

≥ 14

主要冷缩材料

**变形率

≤ 5%

冷缩绝缘管

体积电阻率 (Ω.cm)

≥ 1×10¹⁴

冷缩终端

击穿强度 (kV/mm)

≥ 20

冷缩应力锥

介电常数 (ξ)

≈ 25

主要技术性能

产品主要性能

参数

交流耐压试验

39kV，5min

室温局部放电试验

15kV

冲击电压试验

95℃~100℃，95kV

高温局部放电试验

95℃~100℃，15kV

空气中恒压负荷循环试验

22kV

短路稳定试验

85.0KA

8.7/15kV单芯冷缩电缆附件产品名称及规格型号

电缆等级

电缆类型

附件类型

电缆规格 (mm²)

规格型号

8.7/15kV

三芯电缆

户内冷缩终端

25-50

NLS-15/3.1

70-120

NLS-15/3.2

150-240

NLS-15/3.3

300-400

NLS-15/3.4

500-630

NLS-15/3.5

户外冷缩终端

25-50

WLS-15/3.1

70-120

WLS-15/3.2

150-240

WLS-15/3.3

300-400

WLS-15/3.4

500-630

WLS-15/3.5

冷缩中间接头

25-50

ZLS-15/3.1

70-120

ZLS-15/3.2

150-240

ZLS-15/3.3

300-400

ZLS-15/3.4

500-630

ZLS-15/3.5
