高压电缆附件
Product Title
Product Details
| 8.7/15kV单芯冷缩电缆附件主要材料技术参数 | ||||
| 材料名称 | 材料主要性能 | 参数 | ||
| 主要冷缩材料 | 硬度邵氏 (A) | 45±3 | ||
| 主要冷缩材料 | 拉伸强度 (Mpa) | ≥ 14 | ||
| 主要冷缩材料 | **变形率 | ≤ 5% | ||
| 冷缩绝缘管 | 体积电阻率 (Ω.cm) | ≥ 1×10¹⁴ | ||
| 冷缩终端 | 击穿强度 (kV/mm) | ≥ 20 | ||
| 冷缩应力锥 | 介电常数 (ξ) | ≈ 25 | ||
| 主要技术性能 | ||||
| 产品主要性能 | 参数 | |||
| 交流耐压试验 | 39kV，5min | |||
| 室温局部放电试验 | 15kV | |||
| 冲击电压试验 | 95℃~100℃，95kV | |||
| 高温局部放电试验 | 95℃~100℃，15kV | |||
| 空气中恒压负荷循环试验 | 22kV | |||
| 短路动稳定试验 | 85.0KA | |||
| 8.7/15kV单芯冷缩电缆附件产品名称及规格型号 | ||||

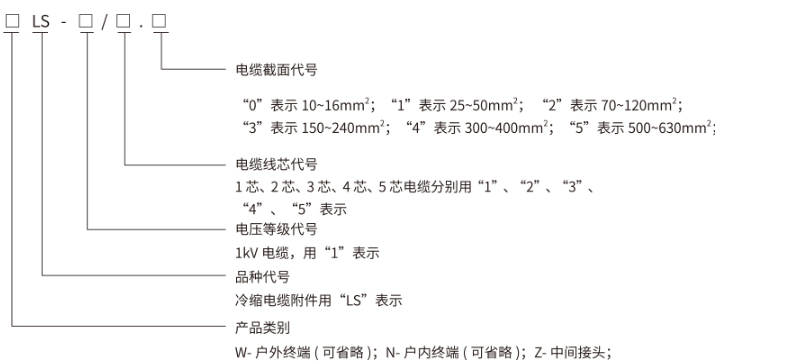

| 电缆等级 | 电缆类型 | 附件类型 | 电缆规格 (mm²) | 规格型号 |
| 8.7/15kV | 三芯电缆 | 户内冷缩终端 | 25-50 | NLS-15/1.1 |
| 70-120 | NLS-15/1.2 | |||
| 150-240 | NLS-15/1.3 | |||
| 300-400 | NLS-15/1.4 | |||
| 500-630 | NLS-15/1.5 | |||
| 户外冷缩终端 | 25-50 | WLS-15/1.1 | ||
| 70-120 | WLS-15/1.2 | |||
| 150-240 | WLS-15/1.3 | |||
| 300-400 | WLS-15/1.4 | |||
| 500-630 | WLS-15/1.5 | |||
| 冷缩中间接头 | 25-50 | ZLS-15/1.1 | ||
| 70-120 | ZLS-15/1.2 | |||
| 150-240 | ZLS-15/1.3 | |||
| 300-400 | ZLS-15/1.4 | |||
| 500-630 | ZLS-15/1.5 | |||
8.7/15kV单芯户内冷缩终端 | 10kV户内冷缩单芯电缆终端
