高压穿墙套管
Product Details

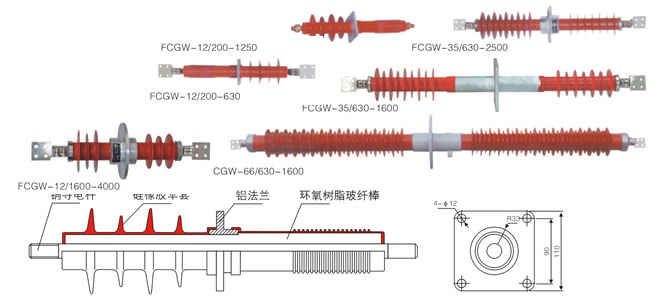

FCGW系列复合干式穿墙套管是一种新型的穿墙套管，产品主要由导电杆、绝缘芯体、复合外套、接地法兰和接线端子等组成。内绝缘采用新型绝缘材料，外绝缘（硅橡胶伞裙）为高温硫化硅橡胶，接地法兰采用铝合金材料，无涡流、温升低；所有产品爬距均大于Ⅲ、Ⅳ级防污等级，具备优良的耐污、防爆和抗震性能，完全符合电力部门无油化、小型化的发展趋势，是城乡电网改造的全新一代高压输变电产品。适用于变电站、变电所和配电装置中做为高压导体穿过墙壁或其它接地物的绝缘和机械支持用。
| 规格型号 | 额定电压KV | 额定电流A | 总长度mm | 户内终端长度mm | 户外终端长度mm | 户内绝缘距离mm | 户外绝缘距离mm | 户内爬距mm | 户外爬距mm |
| FCGW-12/250~1000 | 10 | 250~1000 | 540 | 280 | 240 | 240 | 410 | 280 | 380 |
| FCGW-40.5/600~3000 | 35 | 600~3000 | 1220 | 600 | 610 | 400 | 450 | 780 | 1040 |
| FCGW-72.5/600~3000 | 66 | 600~3000 | 1700 | 780 | 2250 | 780 | 700 | 1900 | 1900 |
| FCGW-126/600~3000 | 110 | 600~3000 | 2870 | 1100 | 1560 | 1250 | 1150 | 3240 | 3240 |
FCGW系列复合干式穿墙套管 | 硅橡胶复合绝缘干式穿墙套管
