CWLB-35KV系列穿墙套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。

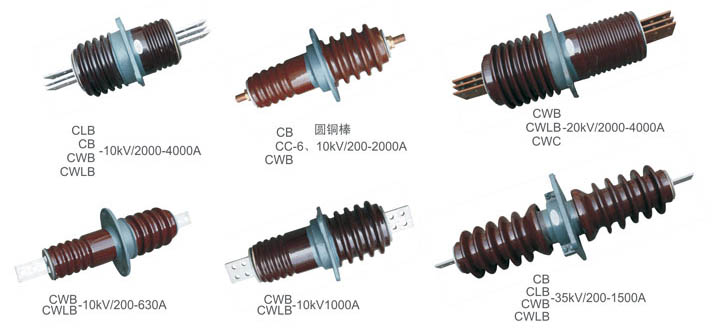

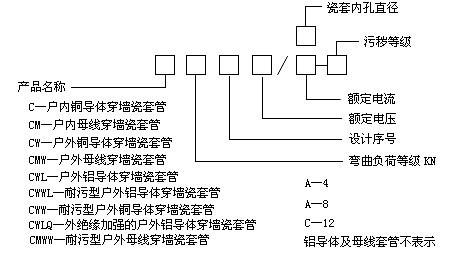

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

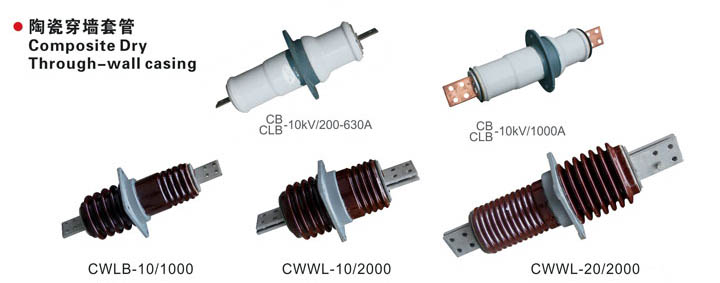

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。
穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

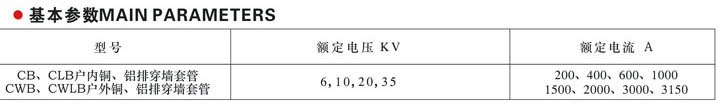

型号 |
额定电压kv | 额定电流A |
5秒钟短时电流kA |
户外端公称爬电距离mm | 工频电压KV r.m.s 不小于 | BIL KV peak 不小于 | 弯曲破坏负荷kN不小于 | |||
| 干耐受 | 湿耐受 | 击穿 | 可见电晕 | |||||||
| CWLB-35/400 | 35 | 400 | 7.2 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 |
| CWLB-35/630 | 35 | 630 | 12 | 595 | 110 | 80 | 176 | 35.8 | 195 | 7.5 |
| CWLB-35/1000 | 35 | 1000 | 20 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 |
| CWLB-35/1500 | 35 | 1500 | 30 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 |
| CWLB-35/2000 | 35 | 2000 | 40 | 810 | 110 | 80 | 176 | 25.8 | 195 | 7.5 |
| CWLB-35/3000 | 35 | 3000 | 50 | 810 | 110 | 80 | 176 | 25.8 | 195 | 7.5 |

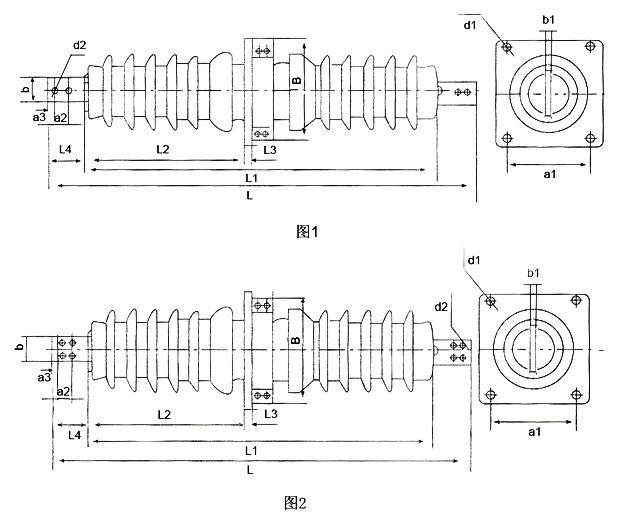

型号 |
图号 | L | L1 | L2 | L3 | L4 | B | d1 | d2 | a1 | a2 | a3 | b | b1 |
| CWLB-35/400 | 1 | 970 | 815 | 372 | 16 | 75 | 255 | 4-Φ15 | 2-Φ12 | 200 | 30 | 15 | 40 | 5 |
| CWLB-35/600 | 1 | 970 | 815 | 372 | 16 | 75 | 255 | 4-Φ15 | 2-Φ12 | 200 | 30 | 15 | 40 | 8 |
| CWLB-35/1000 | 2 | 980 | 815 | 375 | 16 | 80 | 255 | 4-Φ15 | 4-Φ12 | 200 | 30 | 15 | 60 | 12 |
| CWLB-35/1500 | 2 | 980 | 815 | 375 | 16 | 80 | 255 | 4-Φ15 | 4-Φ12 | 200 | 30 | 15 | 60*2 | 10 |
| CWLB-35/2000 | 2 | 1150 | 880 | 432 | 20 | 130 | 250 | 4-Φ15 | 4-Φ15 | 220 | 50 | 20 | 100*2 | 10 |
| CWLB-35/3000 | 2 | 1150 | 880 | 432 | 20 | 130 | 250 | 4-Φ15 | 4-Φ15 | 220 | 50 | 20 | 100*3 | 10 |
CWLB-35铝导体高压穿墙套管 | 35kV铝导体穿墙绝缘套管
