XGN2-12固体绝缘环网柜是本公司自行研发的环保型复合绝缘环网柜。是一种全密封的供电单元，所有带电部件及开关全密封在一个环氧塑脂壳体内，壳体内无SF6气体。整个开关装置不受外部环境影响，确保运行可靠性和人身安全性，并且实现了免维护。

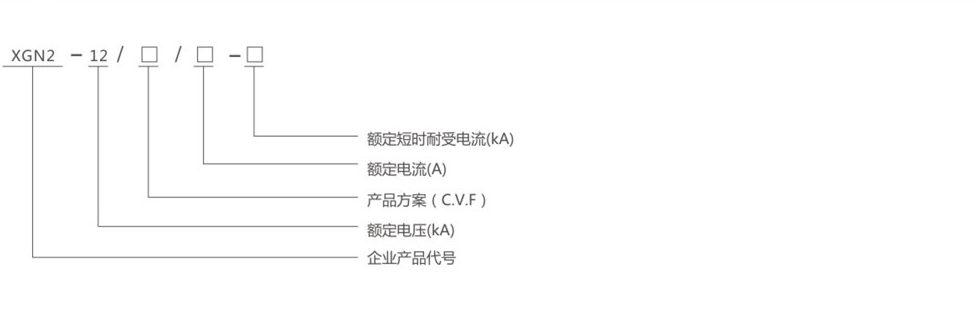

固体绝缘环网柜有三种开关组成，即V单元(断路器单元)，C单元(负荷开关单元)，F单元(组合电器单元)，每个单元可以单独使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，仪表室可配微机保护(控制器)，一次部分采用APG自动凝胶工艺，将隔离开关和灭弧室完全封固在环氧树脂中，并有专用接头和母线相连。灭弧室采用专用的铜铬触头材料，R型纵磁场触头，以及完全一次封排工艺，该灭弧室开断短路电流能力及稳定性，电寿命，温升以及绝缘水平都较之前的灭弧室(铜铝触头材料，杯状纵磁场触头结构，以及不完全一次封排工艺)有了明显提高。操动机构采用与开关配合一体的弹操机构，即隔离开关和主开关弹操机构为一整体，可方便实现互锁，而且机构零件少，减少了不必要的传动环节，可靠性高，并可根据用户需要实现电动操作。
固体绝缘环网柜：是采用固体绝缘材料为主绝缘介质及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块。
环网单元适用于12kV、50Hz的三相交流配电系统，用于环网供电或终端供电。环网单元可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式箱式变电站中，用于配电变压器的控制和保护。所以户内、户外型环网单元均可实现配电自动化。
◇ 适用于户内或户外。
◇ 周围空气温度：户内-10℃～+25℃，户外-60℃～+60℃。
◇ 空气相对湿度：日平均值不大于95%,月平均值不大于90%。
◇ 海拔高度不大于3000m。
◇ 周围空气应没有受到尘埃、水蒸气、盐雾、腐蚀性气体或可燃性气体的明显污染；户外型可以用于较恶劣的环境条件下。
◇ 安装地点无剧烈震动，地震度不超过8度。
◇ 当上述使用环境条件不能满足使用要求时，由用户与制造厂协商
◇ IEC62271-1-2007《高压开关设备和控制设备.**部分：通用规范》
◇ IEC620071-200-2003《1~52KV交流金属封闭开关设备和控制设备》
◇ GB3906-2006《3.6~40.5KV交流金属封闭开关设备和控制设备》
◇ GB/T11022-2011《高压开关设备和控制设备标准的共用技术条件》
◇ GB1984-2014《高压交流断路器》
◇ GB1985-2014《高压交流隔离开关和接地开关》
◇ GB3804-2004《3.6KV~40.5KV高压交流负荷开关》
◇ DL/T404-2007《3.6KV~40.5KV交流金属封闭开关设备和控制设备》
◇ DL/T593-2016《高压开关设备和控制设备标准的共用技术条件》
◇ Q/GDW730-2012《12KV固体绝缘环网柜技术条件》
◇ DL/T402-2016《高压交流断路器》
◇ 开关柜总体技术参数见表
| 序号 | 名称 | 单位 | 参数 |
|---|---|---|---|
| 1 | 额定电压 | kV | 12 |
| 2 | 额定电流 | A | 630 |
| 3 | 额定短时耐受电流(4s) | kA | 25 |
| 4 | 额定峰值耐受电流 | kA | 50 |
| 5 | 额定短路关合电流(峰值) | kA | 50 |
| 6 | 额定有功负载开断电流 | A | 630 |
| 7 | 额定闭环开断电流 | A | 630 |
| 8 | 额定电缆充电开断电流 | A | 10 |
| 9 | 组合电器额定开断转移电流 | A | 3700 |
| 10 | 1min工频耐受电压 | kV | 相间相对地 真空断口 42 |
| 隔离断口 48 | |||
| 11 | 雷电冲击耐受电压 | kV | 相间相对地 真空断口 75 |
| 隔离断口 85 | |||
| 12 | 机械寿命 | 次 | 断路器 10000 |
| 隔离刀、接地刀 3000 | |||
| 13 | 防护等级 | IP4X | |
| 14 | 外壳防护等级 | IP4X | |
| 15 | 断路器局部放电 | PC | ≤20(1.2Ur下测量) |
◇ 断路器柜的额定参数见表
| 序号 | 名称 | 单位 | 参数 |
|---|---|---|---|
| 1 | 额定电压 | kV | 12 |
| 2 | 额定电流 | A | 630 |
| 3 | 额定电缆充电开断电流 | A | 10 |
| 4 | 额定短时耐受电流(4S) | kA | 25 |
| 5 | 额定峰值耐受电流 | kA | 50 |
| 6 | 额定短路开断电流 | kA | 25 |
| 7 | 触头开距 | mm | 9±1 |
| 8 | 超行程 | mm | 3.0±0.5 |
| 9 | 相间中心距 | mm | 130±1.5 |
| 10 | 主回路电阻 | μΩ | ≤350 |
| 11 | 合闸时间 | ms | 25～60 |
| 12 | 分闸时间 | ms | 17～45 |
| 13 | 1min工频耐受电压 | kV | 相间相对地 真空断口 42 |
| 隔离断口 48 | |||
| 14 | 雷电冲击耐受电压 | kV | 相间相对地 真空断口 75 |
| 隔离断口 85 | |||
| 15 | 机械寿命 | 次 | 断路器 10000 |
| 隔离刀、接地刀 3000 | |||
| 16 | 断路器 | m/s | 平均合闸速度 0.9±0.2 |
| m/s | 平均分闸速度 1.3±0.2 | ||
| ms | 三相同期性 ≤2 | ||
| 17 | 局部放电 | PC | ≤20(1.2Ur下测量) |
◇ 负荷开关柜的额定参数见表
| 序号 | 名称 | 单位 | 参数 |
|---|---|---|---|
| 1 | 额定电压 | kV | 12 |
| 2 | 额定电流 | A | 630 |
| 3 | 额定短时耐受电流(4S) | kA | 25 |
| 4 | 额定峰值耐受电流 | kA | 50 |
| 5 | 额定短路关合电流(峰值)(E2) | kA | 50(3次) |
| 6 | 额定有功负载开断电流 | A | 630 |
| 7 | 额定接地故障开断电流 | A | 30 |
| 8 | 额定电缆充电开断电流 | A | 10 |
| 9 | 额定闭环开断电流 | A | 630 |
| 10 | 触头开距 | mm | 9±1 |
| 11 | 超行程 | mm | 3.0±0.5 |
| 12 | 相间中心距 | mm | 130±1.5 |
| 13 | 主回路电阻 | μΩ | ≤350 |
| 14 | 合闸时间(含储能时间) | s | ≤10 |
| 15 | 分闸时间 | ms | 17～45 |
| 16 | 1min工频耐受电压 | kV | 相间相对地 真空断口 42 |
| 隔离断口 48 | |||
| 17 | 雷电冲击耐受电压 | kV | 相间相对地 真空断口 75 |
| 隔离断口 85 | |||
| 18 | 机械寿命 | 次 | 负荷开关 10000 |
| 隔离刀、接地刀 3000 | |||
| 19 | 负荷开关 | m/s | 平均合闸速度 0.9±0.2 |
| m/s | 平均分闸速度 1.3±0.2 | ||
| ms | 三相同期性 ≤2 | ||
| 20 | 局部放电 | PC | ≤20(1.2Ur下测量) |
◇ 组合电器柜的额定参数见表
| 序号 | 名称 | 单位 | 参数 |
|---|---|---|---|
| 1 | 额定电压 | kV | 12 |
| 2 | 额定电流 | A | 630 |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定短路开断电流 | kA | 31.5 |
| 5 | 组合电器额定开断转移电流 | A | 3700 |
| 6 | 主回路电阻(不含熔断器) | μΩ | ≤750 |
| 7 | 1min工频耐受电压 | kV | 相间相对地 真空断口 42 |
| 隔离断口 48 | |||
| 8 | 雷电冲击耐受电压 | kV | 相间相对地 真空断口 75 |
| 隔离断口 85 | |||
| 9 | 机械寿命 | 次 | 断路器、接地刀 10000 |
| 负荷开关 3000 | |||
| 10 | 辅助回路1min工频耐受电压(电压高于110V) | kV | 2.5 |
| 11 | 局部放电 | PC | ≤20(1.2Ur下测量) |

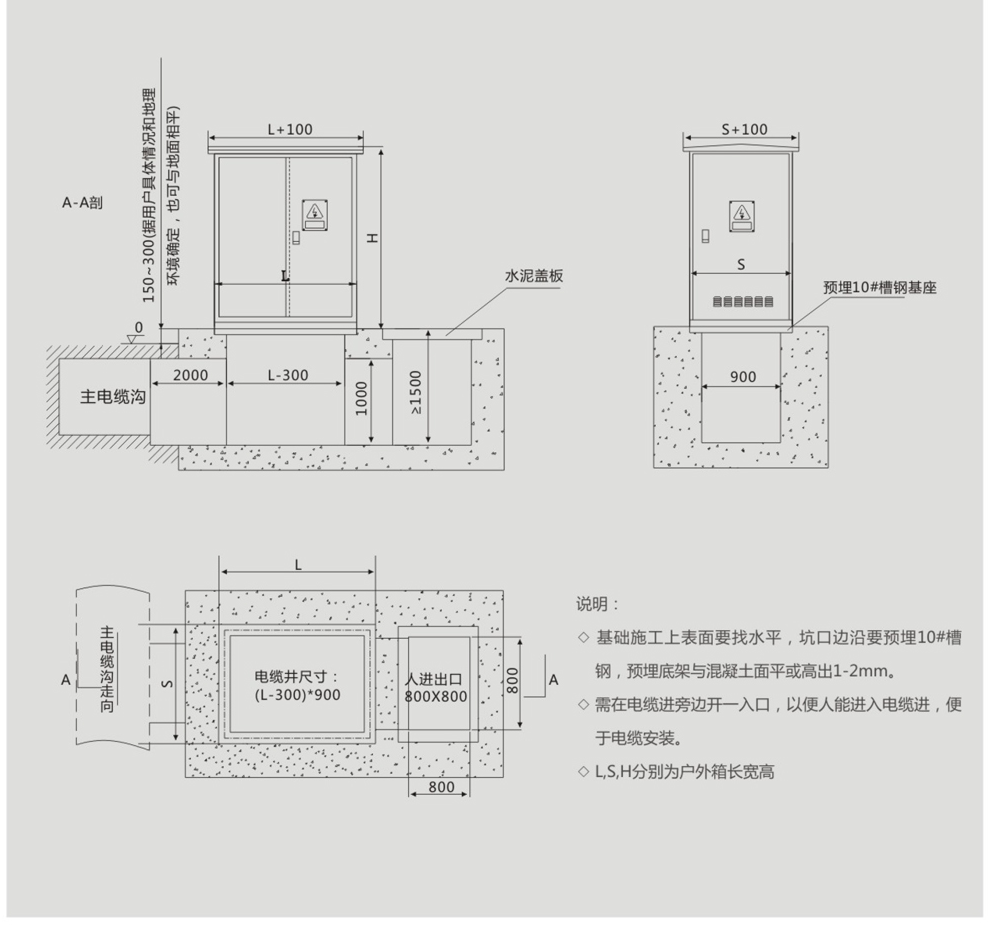

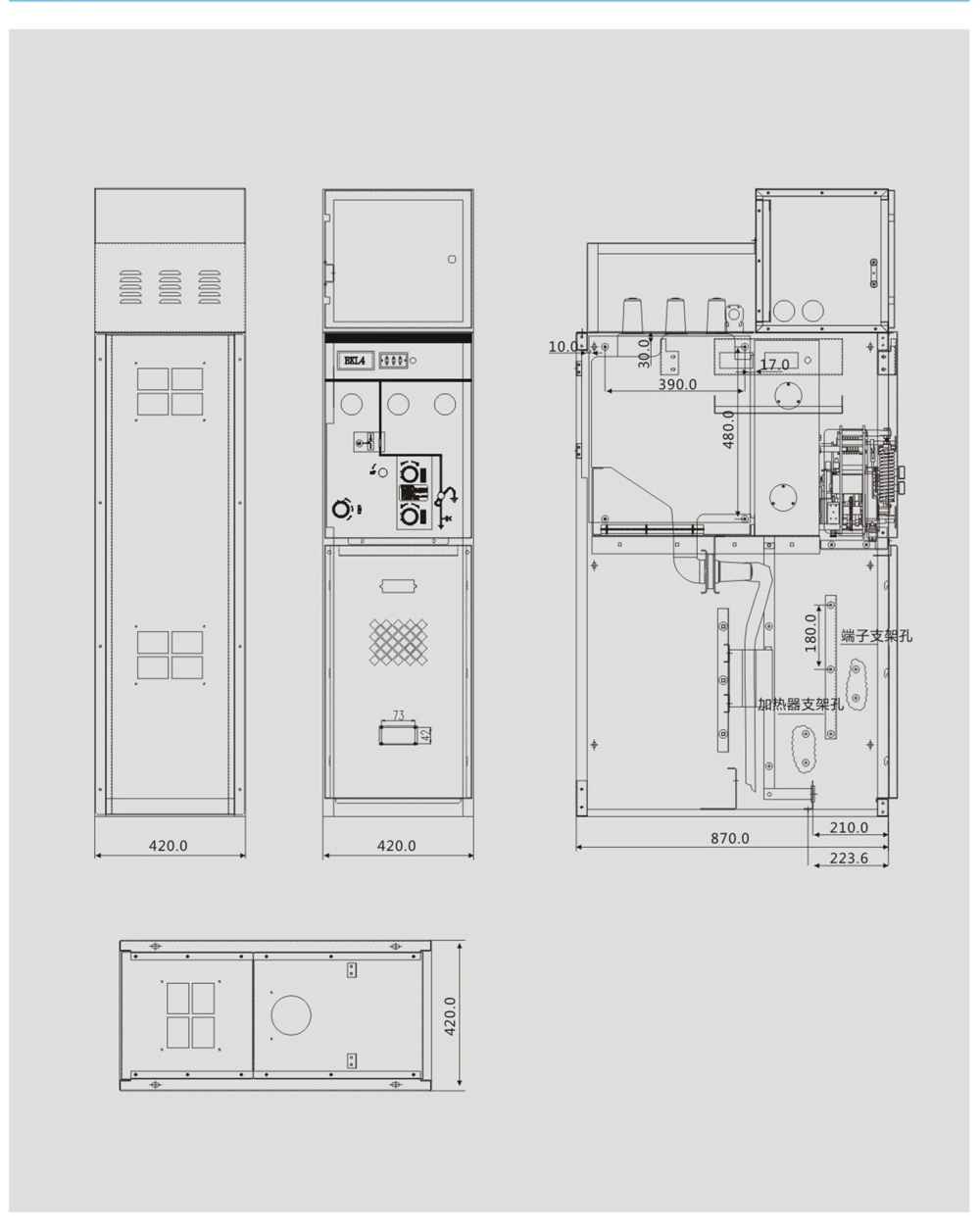

环网单元应安装在通风良好的地方，在正面操作和维护，环网单元的底座有地脚安装孔，在室内柜体可以离墙或靠墙安装，安装位置如图示。安装地基上所铺设轨道的平面度，每平米范围不得超过2mm。环网单元的底座必须固定在地基上。户外安装时地基要求建在较高地势处，四周离墙或遮挡物的距离不得小于1米，以免妨碍开门。坑壁用水泥和实心砖砌制，表面作防渗水处理。坑壁及基础平台用1：2.5水泥砂浆面厚度为20mm，表面须平整。混泥土制做按GB232-82《电气装置安装工程施工及验收规范》。电缆安装完成后，电缆室底板应进行密封处理，防止地沟潮气进入。环网单元的连接必须与现场的接地网相连。环网单元的接地处有接地标志。
包装好的环网单元可用电动叉车或吊车搬运，环网单元上配备了吊环，供搬运时吊装之用。吊运用绳索不能短于2m。
环网单元在使用现场安装前应放在干燥、通风、无灰尘的地方。如用塑料袋覆盖，底部应散开通风。
◆使用前的检查：环网单元在使用前，为了人身及设备安全，必须进行下列检查
◇ 检查主电路和接地电路是否正确连接。
◇ 检查机械联锁是否正确、可靠。
◇ 检查环网单元内负荷开关和接地开关的操作是否灵活、正确。
◇ 检查高压电缆的连接是否正确、可靠。
◆运行
◇ 应按规定的操作顺序，使环网单元投入运行。
◇ 所有的带电部件均安装在环氧塑脂绝缘筒内。
◇ 所有置于环氧塑脂绝缘筒外面的操作机构部件都已经进行了电镀处理。
◇ 主轴用铜轴套支撑，就是不加润滑剂，也可以连续、有效地工作。
◇注意：若环网单元有故障，不要试图用钻孔机、切割机或其它工具打开环网单元修理，这些操作只能有本公司人员负责。
产品出厂时，随机提供以下资料和附件：
◇ 产品安装使用说明书。
◇ 产品出厂试验报告。
◇ 产品合格证。
◇ 装箱清单。
◇ 操作手柄。
◇ 其他附件。
