高压成套开关柜
Product Title
Product Details

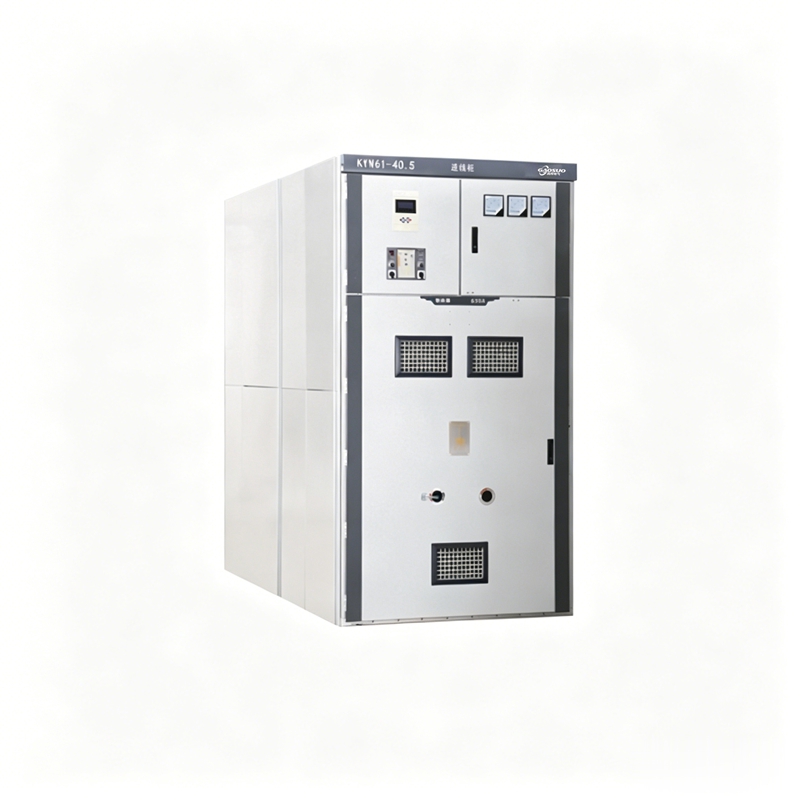

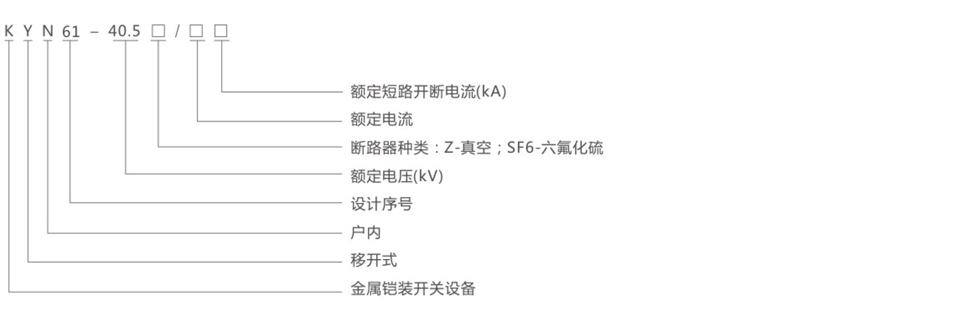

KYN61-40.5型铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流量50Hz、额定电压40.5kV的户内成套配电装置。作为发电、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和监测等功能,还可用于频繁操作的场所。
本开关柜符合GB3906-2006《3.6kV~40.5kV交流金属封闭开关和控制设备》、GB/T11022-2011《高压开关设备和控制设备标准》及IEC60298《额定电压1kV以上52kV及以下的交流金属封闭开关设备和控制设备》。
◇环境温度：上限+40℃，且24h内测得的平均值不超过35℃，下限-10℃；
◇海拔高度：海拔不超过1000m；
◇相对湿度：日平均值不超过95%，月平均值不超过90%；
◇地震烈度：不超过8度；
◇水蒸气压：日平均值不超过2.2kPa，月平均值不超过1.8kPa；
◇周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
◇柜体结构采用组装式，断路器采用手车落地式结构；
◇配用复合绝缘真空断路器，并具有互换性好更换简单之特点；
◇手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构；
◇所有的操作均可在柜门关闭状态下进行；
◇主开关室、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能；
◇电缆室空间充裕，可连接多根电缆；
◇快速接地开关用于接地和关合短路回路；
◇外壳防护等级IP3X，手车室门打开状态下，防护等级IP2X；
◇产品符合GB 3906-2006、DL/T 404-2007及参照采用IEC298标准。
◇真空开关柜主要技术参数
| 序号 | 名称 | 单位 | 数值 |
|---|---|---|---|
| 1 | 额定电压 | kV | 40.5 |
| 2 | 额定电流 | A | 1250 1600 2000 |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定短时耐受电流 | kA | 20 25 31.5 |
| 5 | 额定峰值耐受电流 | kA | 50 63 80 |
| 6 | 额定工频耐受电压 | kV | 95/1min |
| 7 | 额定雷电冲击耐受电压 | kV | 185 |
| 8 | 额定短路持续时间 | s | 4 |
| 9 | 防护等级 | IP3X |
◇真空断路器主要技术参数
| 序号 | 名称 | 单位 | 数值 |
|---|---|---|---|
| 1 | 额定电压 | kV | 40.5 |
| 2 | 额定工频耐受电压 | kV | 95/1min |
| 3 | 额定雷电冲击耐受电压 | kV | 185 |
| 4 | 额定电流 | A | 1250 1600 2000 |
| 5 | 额定短时耐受电流 | kA | 20 25 31.5 |
| 6 | 额定短路开断电流 | kA | 20 25 31.5 |
| 7 | 额定峰值耐受电流 | kA | 50 63 80 |
| 8 | 分闸时间 | ms | ≤60 |
| 9 | 合闸时间 | ms | 30≤t≤60 |
| 10 | 额定短路开断电流次数 | 次 | 50≤t≤100 |
| 11 | 机械寿命 | 次 | 20 |
| 12 | 额定短路开断电流次数 | 次 | 1000 |
| 13 | 机械寿命 | 次 | 10000 |
◇弹簧操动机械主要技术参数
| 名称 | 单位 | 数值 | |
|---|---|---|---|
| 额定操作电压 | 分闸线圈 | V | DC220/110 AC220/110 |
| 合闸线圈 | |||
| 额定操作电流 | 分闸线圈 | A | 0.96(220V) 1.05(110V) |
| 合闸线圈 | |||
| 储能电机功率 | W | 230 | |
| 储能电机额定电压 | V | DC220/110 AC220/110 | |
| 储能时间 | S | ≤12 |

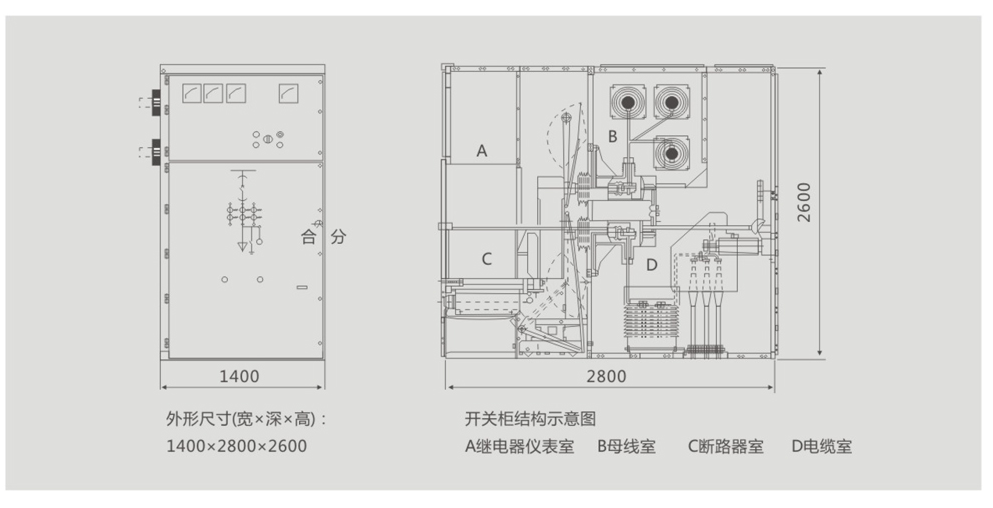

◇开关柜的高度：≥4500mm；
◇可用螺栓或焊接方式固定在基础上；
◇电器室的高度：≥4500mm；
◇开关柜重量约1800kg；
◇柜后距墙距离：≤150mm；
◇开关柜操作走廊宽度(单列)：≥3000mm，双列(面对面)≥4000mm。

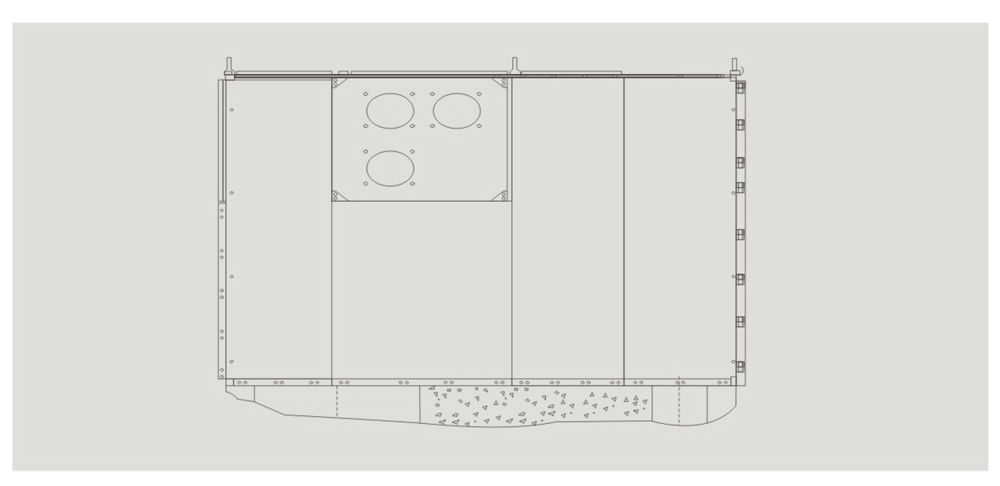

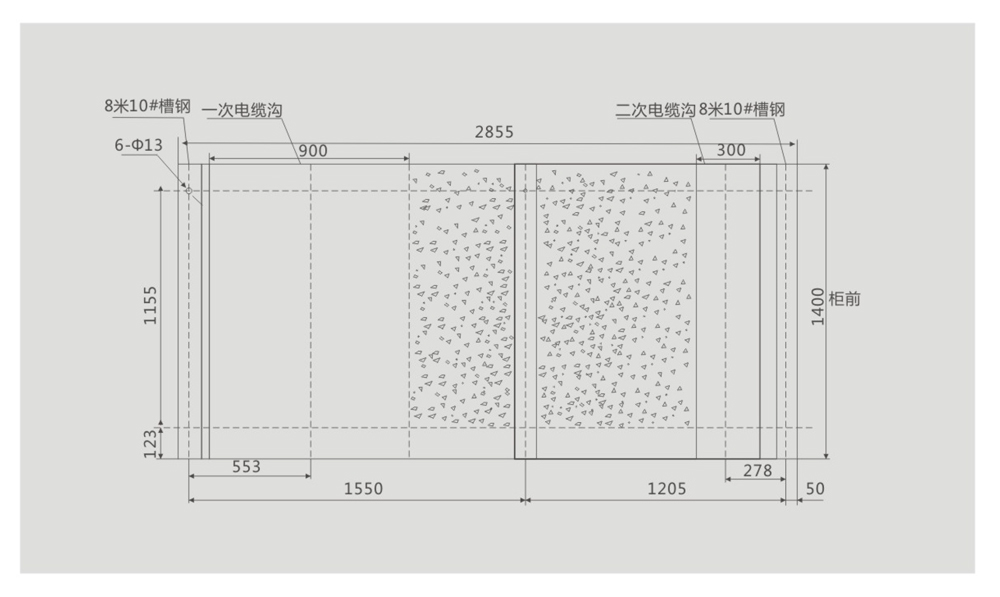

◇基础预埋槽钢高出地面部分不行超过3mm；
◇基础砼强度：≥150mm/m²；

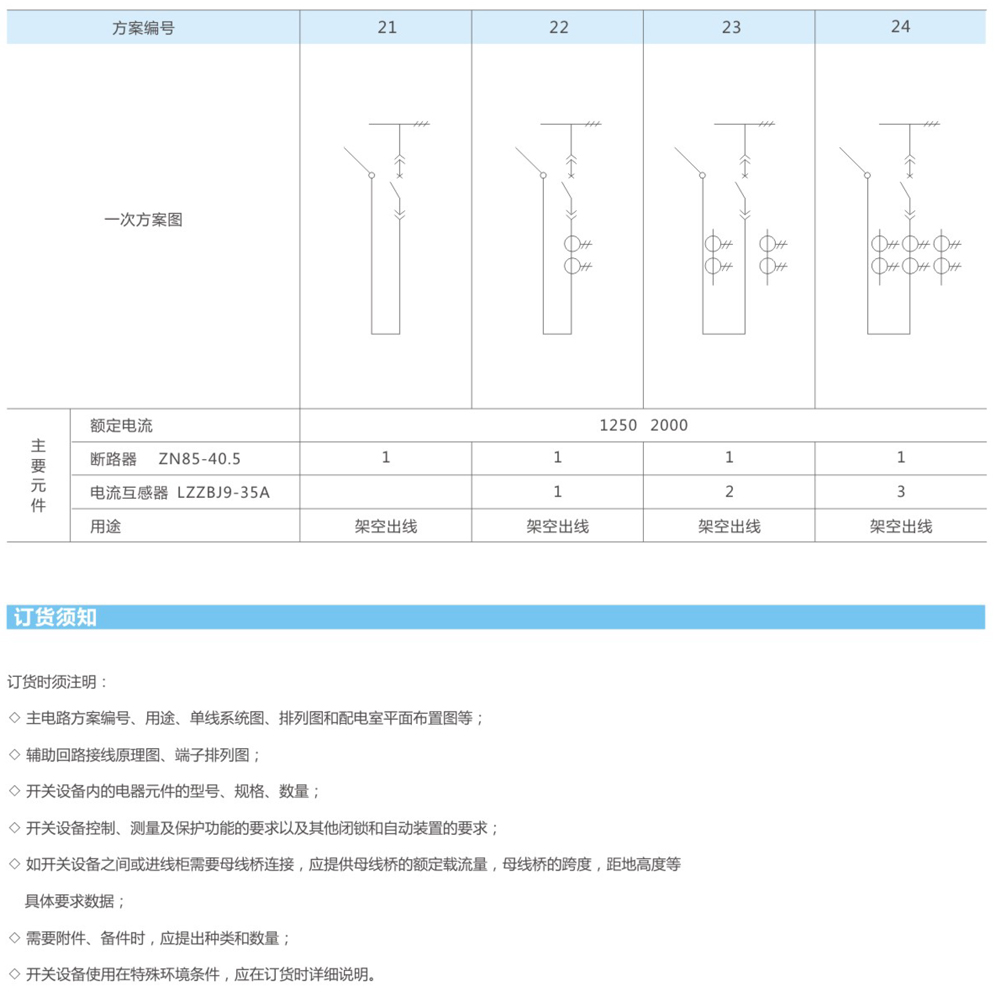

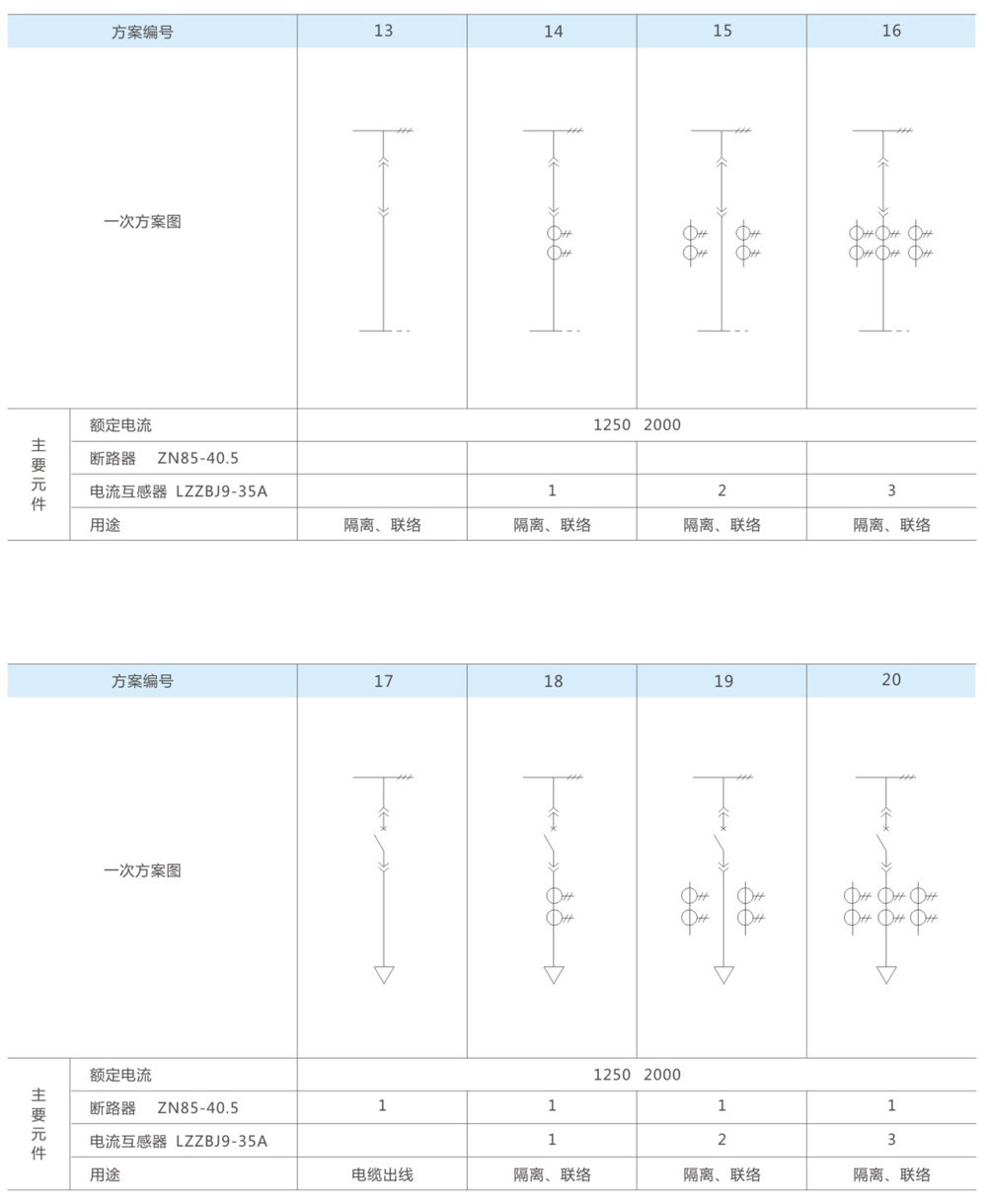

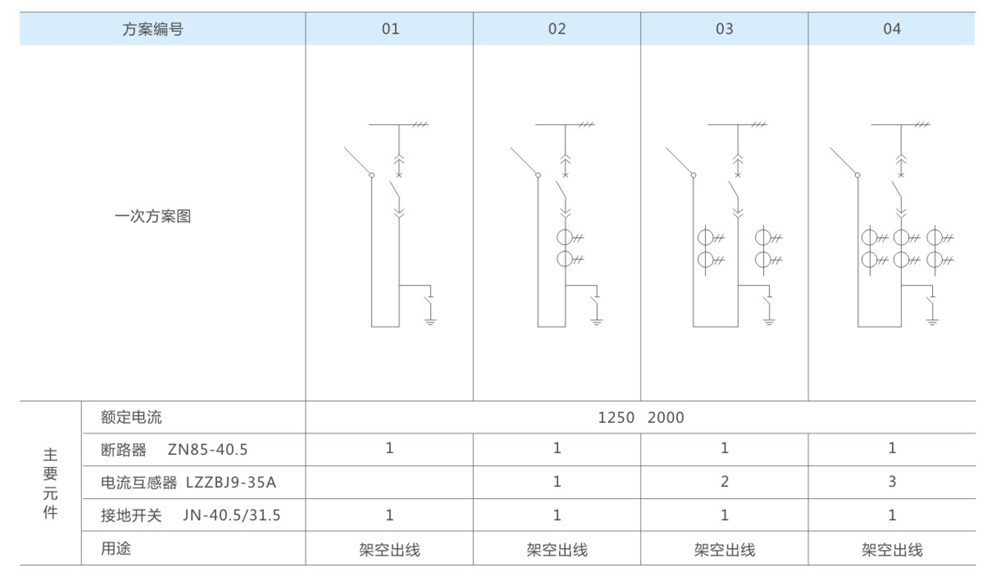

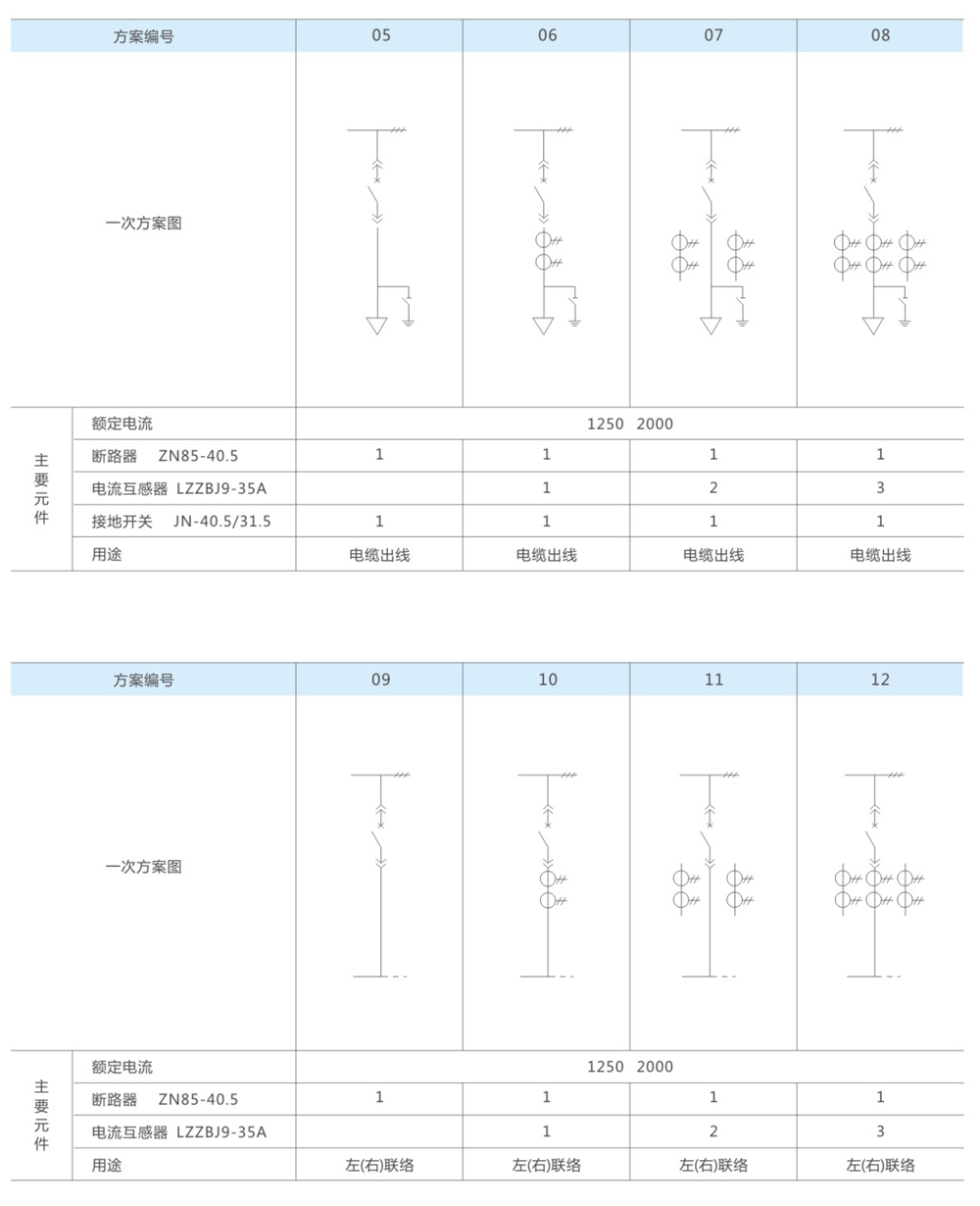

KYN61-40.5KV铠装移开式交流金属封闭开关设备|35KV户内高压开关柜
