户外落地式预付费计量装置

产品概述

户外落地式预付费计量装置是10kV户外落地一体式智能计量成套设备，整柜落地安装，集成高压真空开关、组合式计量互感器、智能预付费电能表、远程负控终端于一体，实现高压精准计量、预付费管控、线路保护、故障分界四大功能，主要面向专变工业用户、产业园、矿区、城郊公用配电等高供高计场景使用。设备全密封户外柜体，IP54防护等级，无惧雨雪沙尘，省去土建计量室施工，现场落地接线即可投运。

适用范围

• 额定电压10kV、额定频率50Hz中性点非有效接地配电系统；
• 工矿企业专变、养殖园区、商业综合体、城郊村级公用配电变压器用电计量；
• 供电部门用电考核、产权分界、防窃电管控、远程智能费控改造项目；
• 无配电房露天户外安装、临时基建工地高压用电计量场景。

使用环境条件

• 环境温度：-40℃～+40℃，24h平均温度≤+35℃；
• 海拔高度：安装海拔≤1000m，超高海拔可定制绝缘升级方案；
• 相对湿度：日平均湿度≤95%，月平均湿度≤90%，无凝露积水；
• 污秽等级：**Ⅲ级，沿海盐雾、化工污秽环境可选用不锈钢柜体；
• 地震烈度：≤8度，安装场地无剧烈震动、易燃易爆腐蚀性气体。

产品结构组成

• 柜体部分：落地式碳钢喷塑/304不锈钢户外防雨柜体，分层分隔高压腔、计量腔、操作腔，铅封防盗设计；
• 高压开关单元：ZW32/ZW43智能真空断路器，配置电动操作机构，支持远程分合闸；
• 计量互感器：V/V接线组合式电压、电流互感器，计量精度0.2S级，误差稳定；
• 预付费测控单元：智能费控电表+4G远程采集终端，兼容IC卡插卡充值、手机线上充值双模式；
• 辅助配件：带电显示器、故障指示器、二次接线端子、温控除湿装置、接地保护组件。

产品功能特点

预付费管控功能

• 先购电后用电，支持IC卡现场充值、4G远程线上缴费，可设置尖峰平谷分时电价；
• 低余量预警提醒，剩余电量到达预警值短信提醒用户续费，欠费自动分闸断电，续费远程合闸复电；
• 支持限额透支用电，透支额度后台自定义，补缴电费自动抵扣透支金额。

精准计量与防窃电

• 0.2S级高精度组合互感器+1级智能电表，正向反向双向电量计量，停电数据**保存；
• 计量舱全铅封防盗，开盖远程告警，杜绝私拆接线、人为窃电行为；
• 实时采集三相电压、电流、功率数据，异常用电线上预警推送管理平台。

保护与运维优势

• 集成短路、过载、零序接地保护，故障自动跳闸，实现用户侧故障分界，避免越级跳闸；
• 4G全网通远程通讯，后台在线查看电量、用电曲线、设备运行状态，免现场人工抄表；
• 整柜一体化出厂调试，现场仅需进出线电缆接驳，缩短施工周期，降低土建成本；
• 柜体内置除湿温控装置，潮湿环境防止二次元器件受潮损坏，提升户外使用寿命。

主要技术参数

柜体材质选型

• 常规款：冷轧钢板户外静电喷塑柜体，性价比高，内陆常规工况优选；
• 防腐款：304不锈钢全柜体，沿海盐雾、化工腐蚀区域专用，抗锈蚀寿命≥15年；
• 非标定制：可根据现场占地面积、进出线方向定制柜体长宽尺寸、进出线方式(上进上出/下进下出)。

订货须知

• 额定电压(6kV/10kV)、变压器容量及互感器变比；
• 柜体材质(碳钢喷塑/304不锈钢)、进出线方式；
• 合闸电源类型(AC220V/DC220V)、是否加装温湿度控制器；
• 充值方式(仅IC卡/IC卡+远程4G双控)、配套后台管理系统需求。

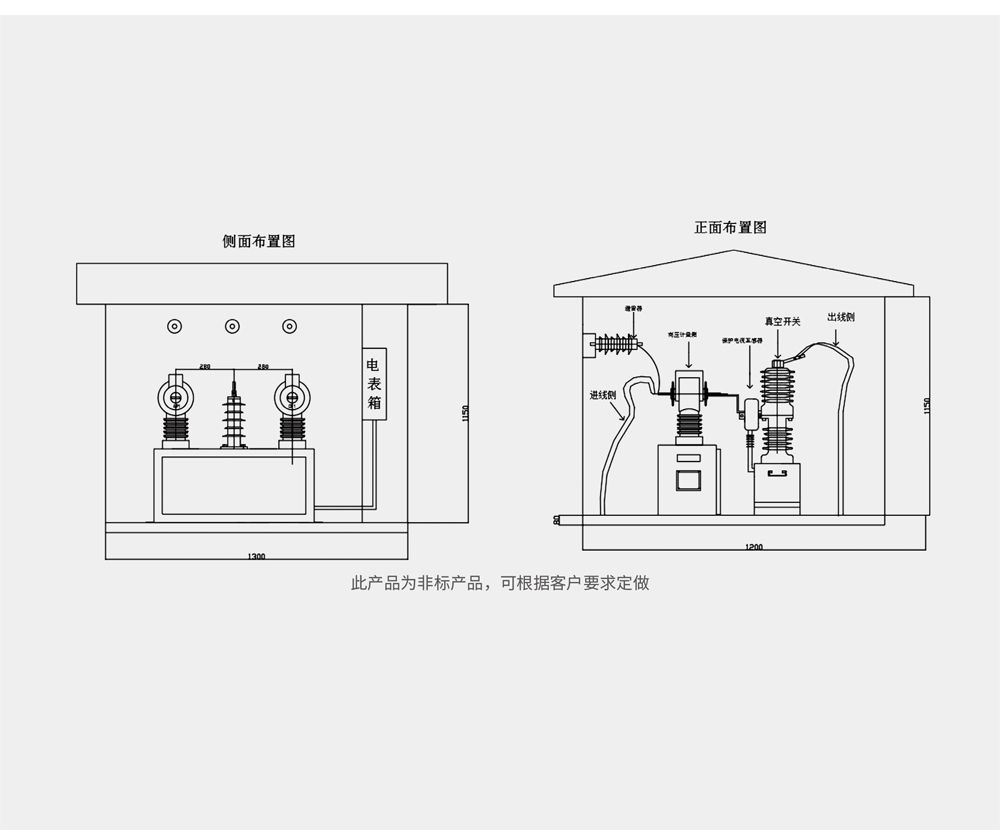

落地式智能分界开关（分界开关一体化预付费计量装置）外形结构图
