RW11-12KV/200A跌落式熔断器 户外高压保护电器

产品概述

RW11-12型跌落式熔断器是输配电系统中一种关键的户外高压保护电器，广泛应用于配电变压器高压侧或配电线支干线上。这款高压陶瓷跌落式熔断器主要用于变压器和线路的短路、过载保护，并能可靠地分、合负荷电流。其结构主要由陶瓷绝缘支架和熔丝管两部分组成，静触头安装在绝缘支架两端，而动触头则安装在熔丝管两端。熔丝管设计巧妙，由内层的消弧管和外层的酚醛纸管或环氧玻璃布管复合构成，确保了可靠的灭弧性能。对于需要拉负荷操作的场景，拉负荷跌落式熔断器特别增强了弹性辅助触头及灭弧罩，以安全地分合负荷电流。

FAURE/高所电气生产销售的RW系列12kv跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧。此时，消弧管受电弧灼热，会分解出大量气体，使管内形成很高压力，并沿管道形成纵吹效应，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，触发锁紧机械装置，释放熔丝管，使其自动跌落，形成明显、安全的开断隔离位置。当需要拉负荷时，操作人员可用绝缘杆拉开动触头，此时主动、静触头仍然接触；继续用绝缘杆拉动触头，辅助触头也随之分离，在辅助触头之间产生电弧。该电弧在灭弧罩的狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧彻底熄灭。

产品特点

• 跌落式熔断器中装上高压熔丝后，能有效保护电路和切断故障电流，是电力系统的重要保护屏障。
• 采用高压陶瓷材料作为绝缘子，绝缘性能卓越，耐候性强，保障了长期户外运行的稳定性。
• 熔丝熔断后，熔管自动跌落，能形成明显的隔离距离，安全性高，便于故障识别与检修。

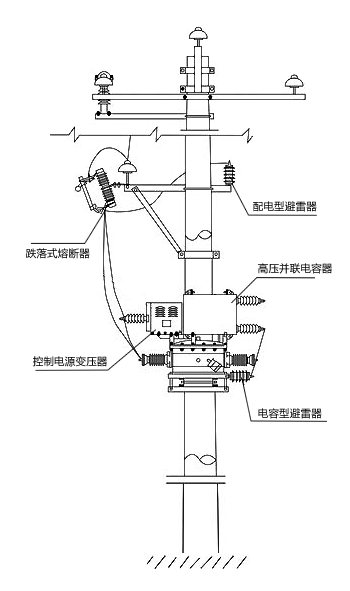

安装位置示意图

主要技术参数

RW11-12KV/200A跌落式熔断器的主要技术参数如下表所示，涵盖了额定电压、额定电流、开断能力及绝缘性能等关键指标。

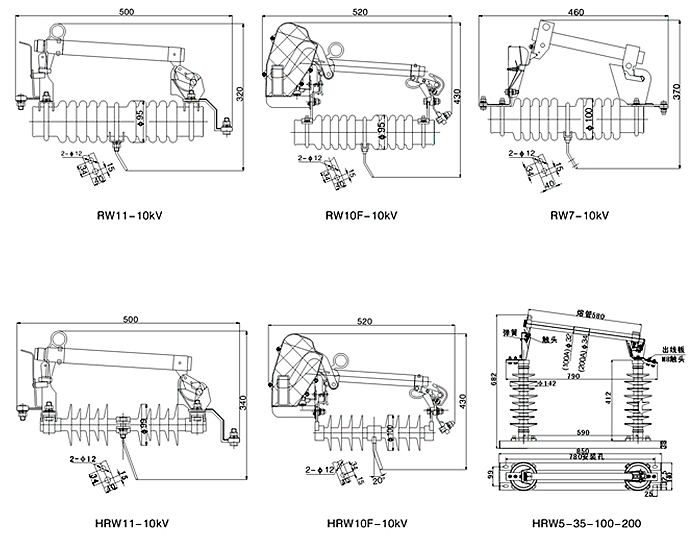

外观尺寸
