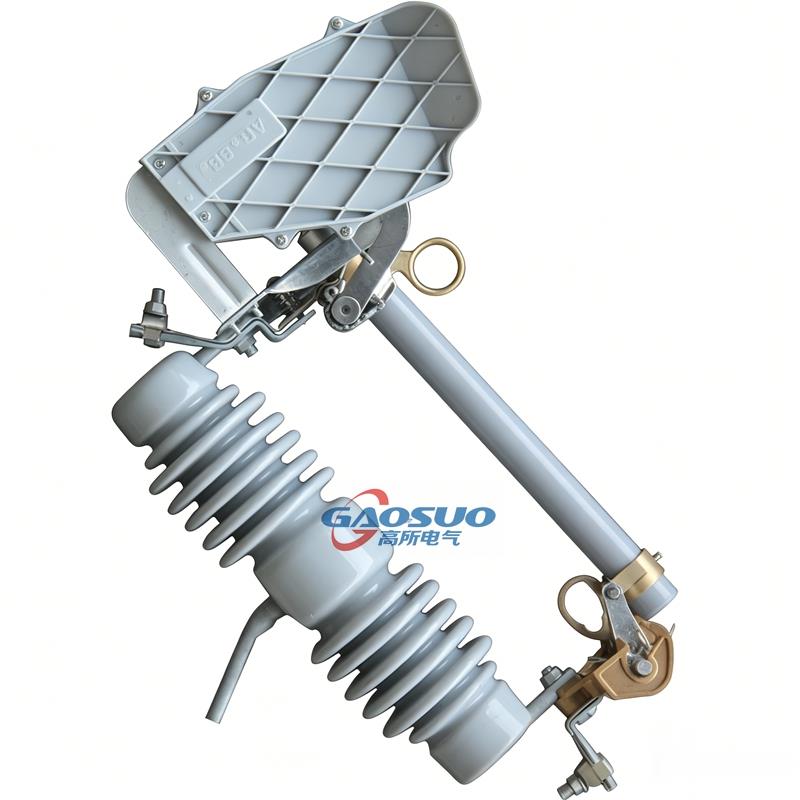

27KV出口型跌落式熔断器，户外高压短路保护与负荷分合开关

产品概述

27KV跌落式熔断器是一种关键的户外高压保护电器，专为10kV配电系统设计。它通常装置在10kV配电变压器高压侧或配电线支干线上，用作变压器和线路的短路、过载保护及分/合负荷电流的一种常用且可靠的短路保护开关。该27KV跌落式熔断器由绝缘支架和熔丝管两大部分组成，静触头安装在绝缘支架两端，而动触头则安装在熔丝管两端。其熔丝管结构独特，由内层的消弧管和外层环氧玻璃管复合而成，确保了高效灭弧。对于拉负荷跌落式熔断器，还增加了弹性辅助触头及灭弧罩，专门用以安全地分、合负荷电流。

将27KV出口型跌落式熔断器安装在10kV配电线路分支线上，能有效缩小故障时的停电范围。由于它提供了一个明显可见的断开点，因此具备了隔离开关的功能，为检修段的线路和设备创造了一个**安全的作业环境，极大增强了检修人员的安全保障。当它安装在配电变压器上时，可以作为配电变压器的主保护装置。正因如此，27KV跌落式熔断器在10kV配电线路和配电变压器中得到了广泛应用和普及。其具有经济实用、操作便捷、适应户外恶劣环境能力强等显著特点，被广泛用于10kV配电线路和配电变压器一次侧，作为核心保护元件及进行设备投、切操作之用。

在正常运行时，27KV出口型跌落式熔断器的熔线管借助熔丝张紧后保持在闭合位置。当系统发生故障时，巨大的故障电流会使熔丝迅速熔断，并形成电弧。此时，消弧管受电弧高温灼热，分解出大量气体，使管内形成很高的压力，并沿管道形成强烈的纵吹效应，从而将电弧迅速拉长并彻底熄灭。熔丝熔断后，下部的动触头因失去张力而向下翻转，锁紧机构随即释放熔丝管，使其跌落，形成清晰可见的开断位置。当需要进行拉负荷操作时，可使用绝缘杆拨动触头。在操作初期，主触头分离而辅助触头仍保持接触；继续拉动绝缘杆，辅助触头也随之分离，并在其之间产生电弧。该电弧在灭弧罩的狭缝中被拉长，同时灭弧罩材料产生气体，在电流过零时，将电弧可靠熄灭，完成负荷电流的分断。

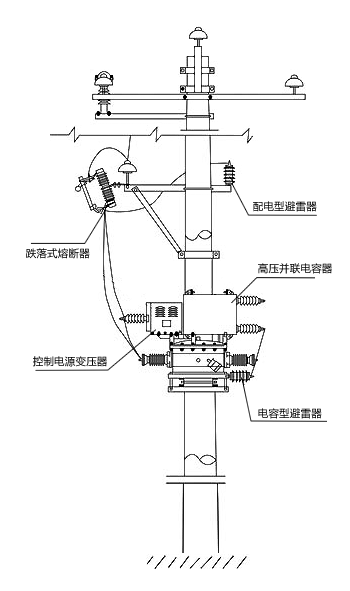

安装位置示意图

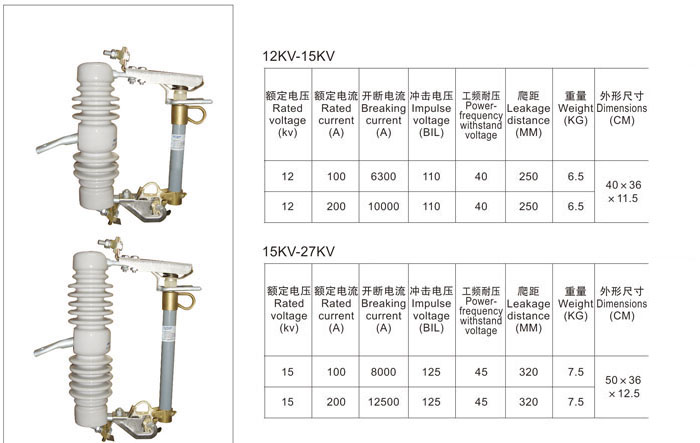

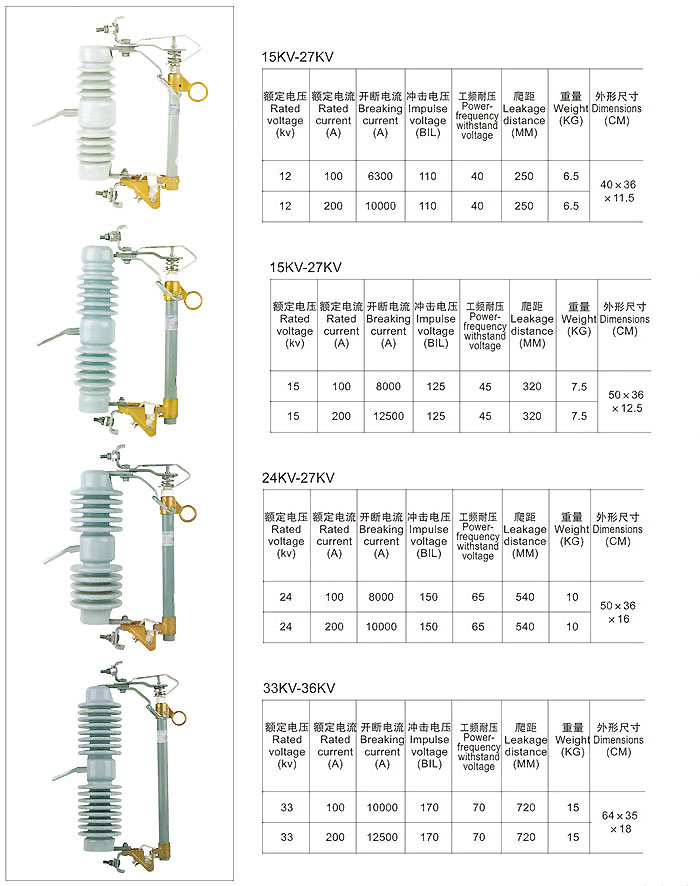

主要技术参数

以下是27KV跌落式熔断器的主要技术参数，供选型与设计参考。

27KV出口型跌落式熔断器严格遵循国家标准GB/T 15166.2设计制造，确保其在10kV配电系统中的保护性能与机械可靠性。作为一款经济高效的户外高压保护开关，它凭借其明显的断开点、可靠的短路开断能力和便捷的操作性，持续为电网安全稳定运行提供保障。
