FR-1系列跌落式熔断器 户外高压保护电器 短路过载保护

产品概述

FR-1系列跌落式熔断器是一种户外高压保护电器，装置在10kV配电变压器高压侧或配电线支干线路上，用作变压器或线路的短路、过载保护及分/合负荷电流的一种常用的短路保护开关。其结构由绝缘支架和熔丝管两部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助触头及灭弧罩，用以分/合负荷电流。

跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个高压跌落式熔断器明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

跌落式熔断器在正常运行时，熔线管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧炽热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔断丝断后，下部动触头失去张力而下翻，锁紧机构释放熔断丝，熔断丝跌落，形成明显的开断位置，当需要拉负荷时，用绝缘杆开动触头，此时主动，静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩峡缝中被拉长，同时灭弧罩产生气体，在电流过领时，将电流熄灭。

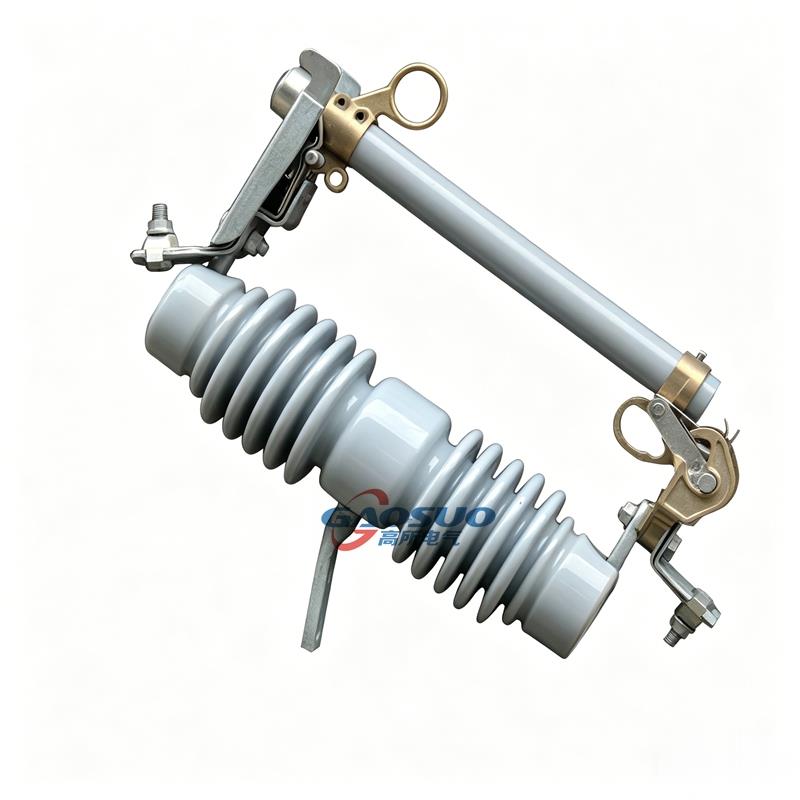

产品名称：跌落式熔断器 （出口型）

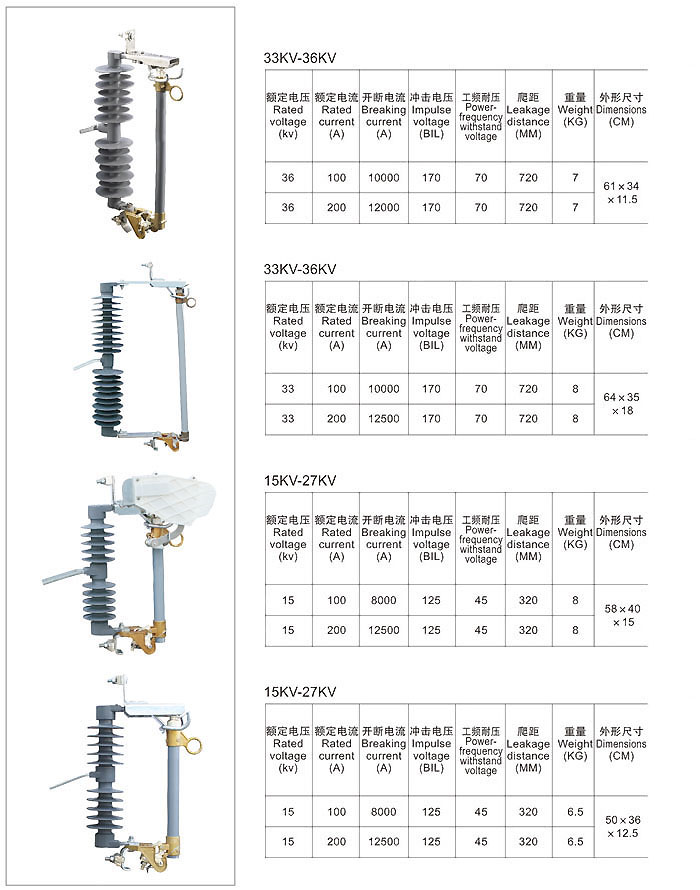

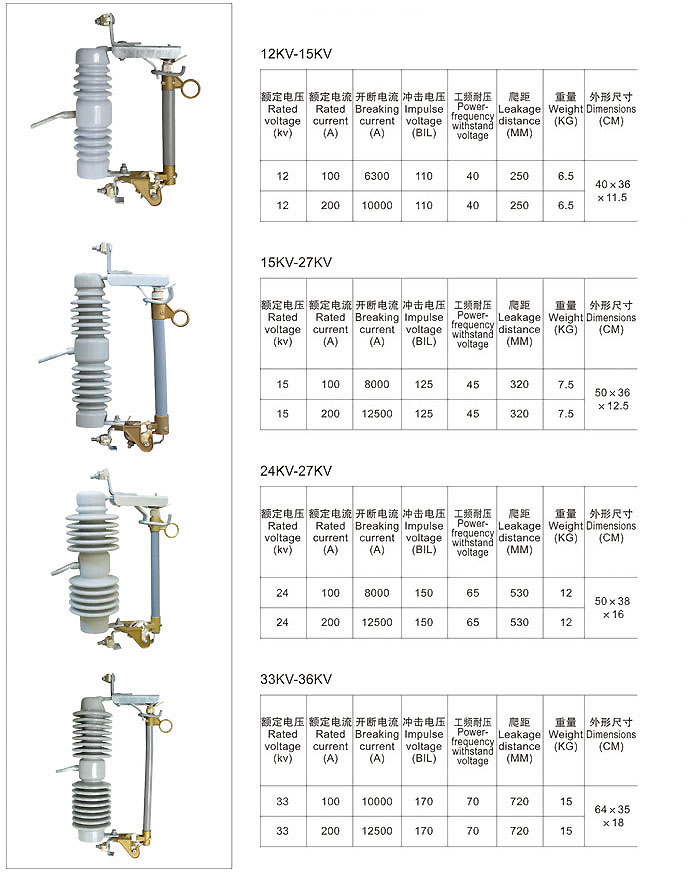

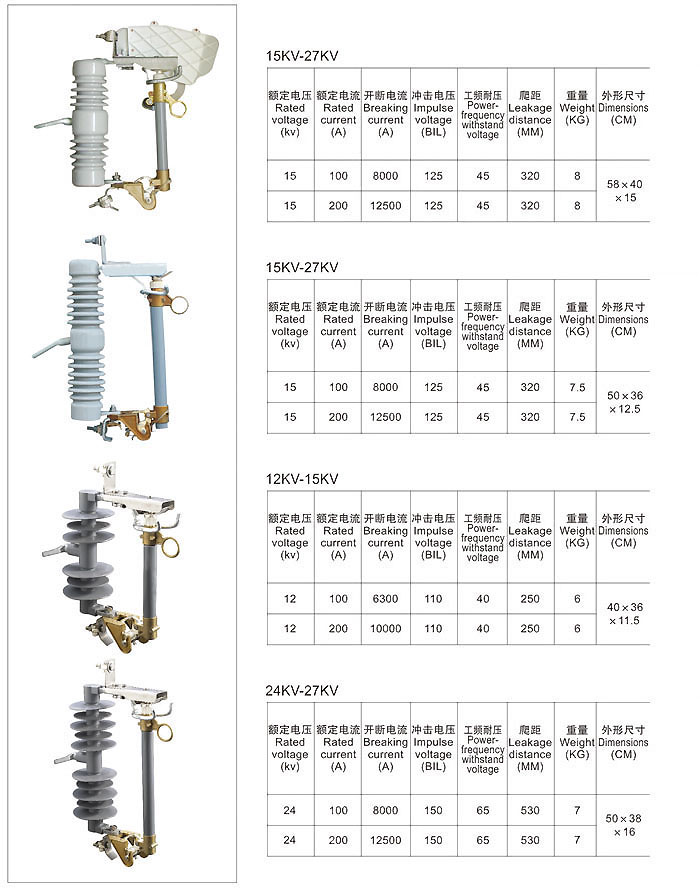

额定电压：10kV、12kV、15kV、24kV、33kV、35kV

额定电流：100A、200A

开断电流：6300A、10000A、8000A、12500A、

冲击电压：110BIL、125BIL、150BIL、170BIL

爬距：320mm、530mm、720mm

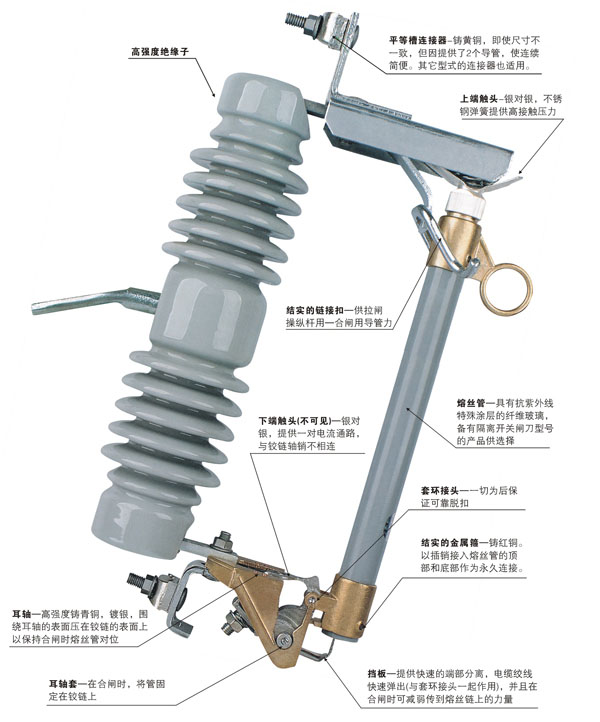

结构示意图

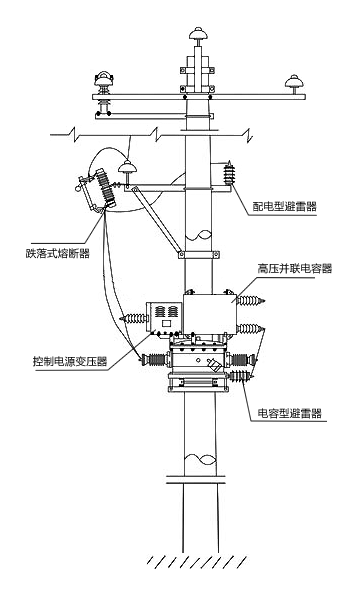

安装位置示意图
