概述

本系列低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型。
本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所，作为交流50~60Hz，额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。
本装置符合GB 7251.1《低压成套开关设备》及JB/T 9961《低压抽出式成套开关设备》国家标准专业标准并符合IEC 439-1专业标准。MNS低压抽出式开关柜采用标准型材组装，抽屉单元互换性强，可灵活组合馈电、电动机控制及无功补偿方案，适用于大型工矿企业配电系统。

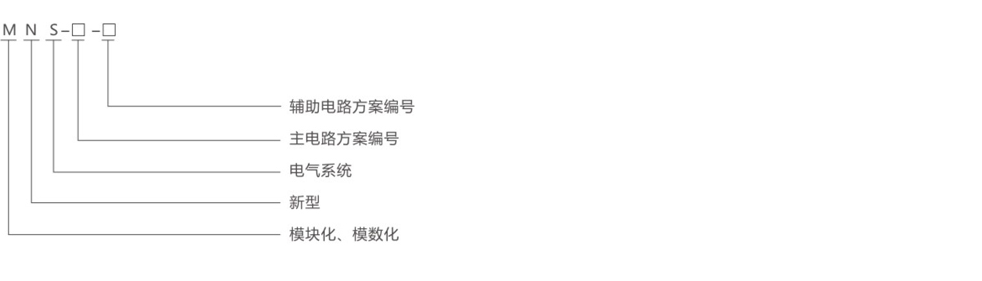

型号及含义

正常使用环境条件

• 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。
• 大气条件：空气清洁，相对湿度在上限温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝露。
• 海拔高度不超过2000m。
• 本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
• 当上述使用条件不能满足时，应由用户和制造厂协商解决。
• 如果本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

基本技术参数

防护等级

• 符合IEC 529、DIN 40050标准
• IP30对大于Φ2.5MM固定防护
• IP40对大于Φ1.0MM固定防护
• IP54对尘埃和任意方向喷溅防护（订购IP54防护等级时应与制造厂协商）

柜体结构

四周开关柜，柜体基本结构由C型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌磷化处理。四周门板，侧板则作高压静电喷塑。柜体基本结构见图1所示；柜体基本尺寸见图2，表1、表2。

开关柜类型

• 动力配电中心柜(PC)：可采用Emax，MT，3WN,AH、ME系列等断路器。
• 动力配电中心柜(MCC)：可采用Emax，MT，3WN,AH、ME系列等断路器。
• 电动机控制中心、自动及远端功率补偿组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜（带有手动、自动及远端功率因数补偿装置）

A 动力配电中心(PC)柜

B 电动机控制中心(MCC)柜

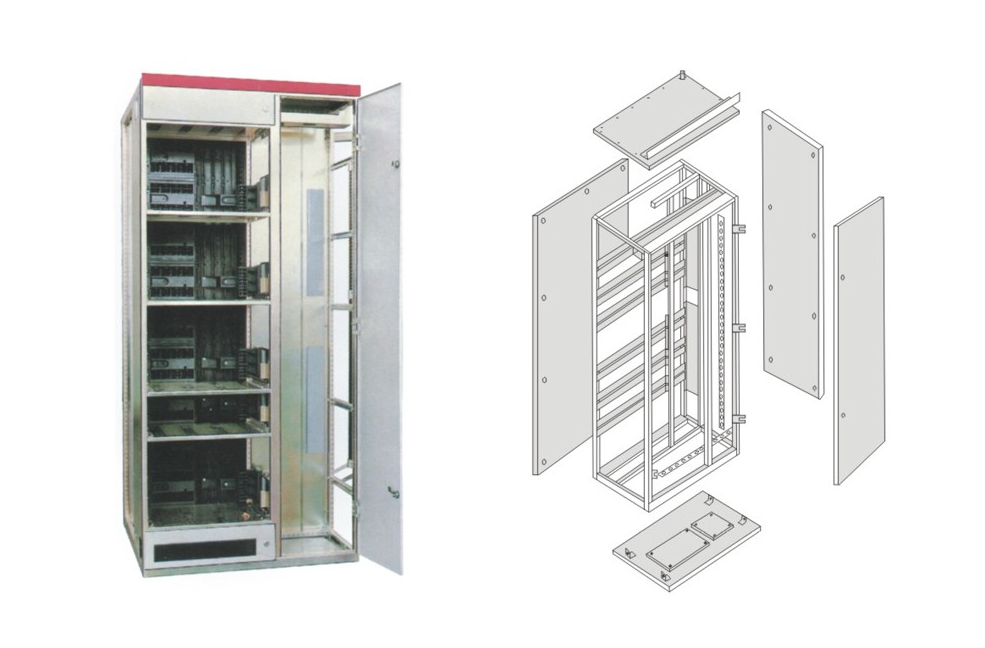

C 型型材组成的框架结构(图1)

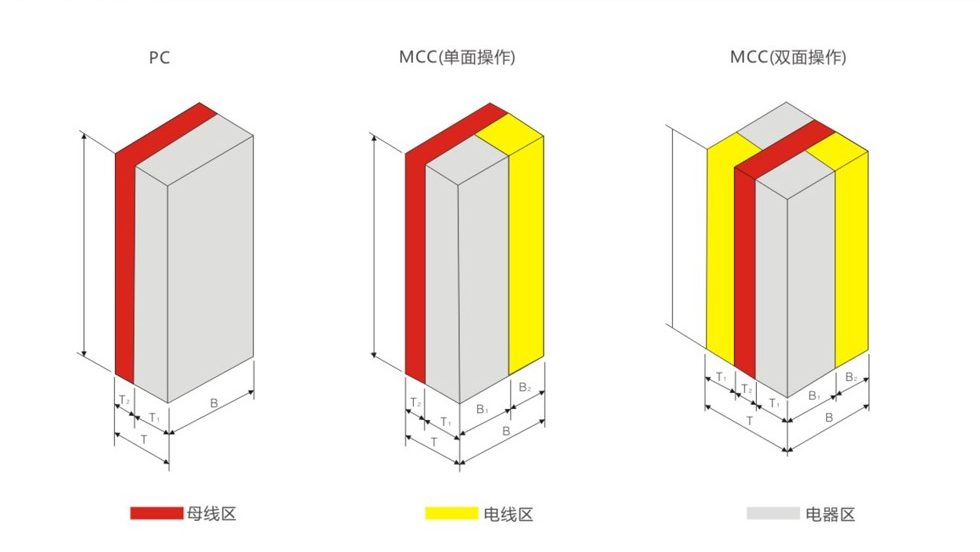

柜体示意图(图2)

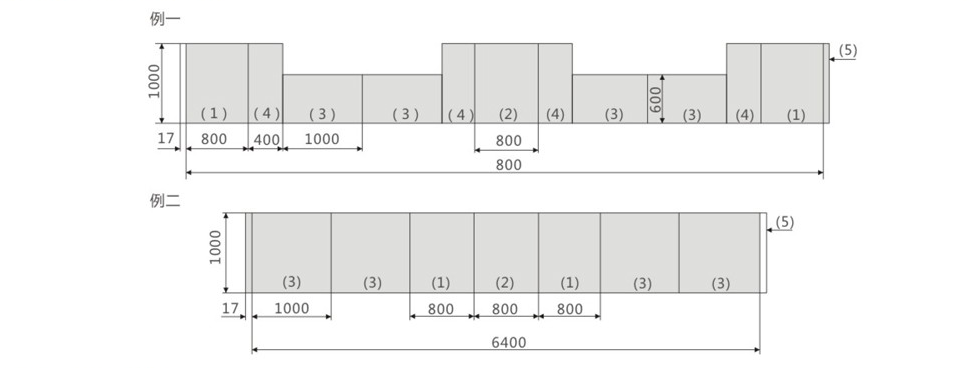

组合方式示意图(图3)

安装、使用、维修

• 安装参考图4、图5。
• 当装置到货后，首先应检查包装装箱是否完整，若装置不立即安装，应存放在干燥清洁之处。
• 装置推荐为离地安装式，也可位置安装，安装基础，台面要求平整，倾斜度小于1°，总长偏差≤3mm。
• 所有导电部分的螺栓固定式推荐使用M8级，和紧垫圈，其旋紧力矩推荐值见下表：

• 装置在安装、调整后，在投入运行前，需执行下列各项检查和试验：
• 1.检查外观及柜内，电气设备和器件、导线是否符合产品图纸要求。
• 2.检查手动操作机构，电器保护装置，操作是否正常可靠。
• 3.检查机械联锁和控制，电气联锁是否动作符合设计要求。
• 4.检查主电路及控制回路的绝缘电阻是否符合规定要求。
• 5.检查装置内所安装的电气设备触头是否良好，是否符合该电器本身的技术条件。
• 6.检查装置内部有无异物及各部件的安装螺钉是否有松动现象出现。
• 抽出式MCC柜操作须知。

装置的运输和存放

• 装置不许倾斜和遭受剧烈震动。
• 装置在拆箱后吊装时应使用钢丝绳，二根钢丝绳的夹角应<120°。
• 装置在拆箱后吊装时应使用运输拖板，不可在试验的四个角上提升。
• 应防止雨水受潮，环境温度按产品样本的有关规定。

产品的成套性

开关柜附有装箱单，产品合格证，产品使用说明书及必要的图纸，随机附件的门钥匙以及根据配套清单所提供的备品备件等。

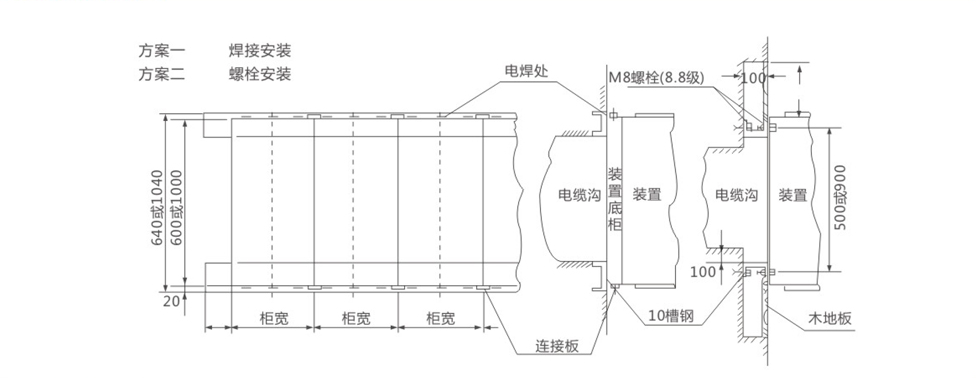

安装示意图(图4)

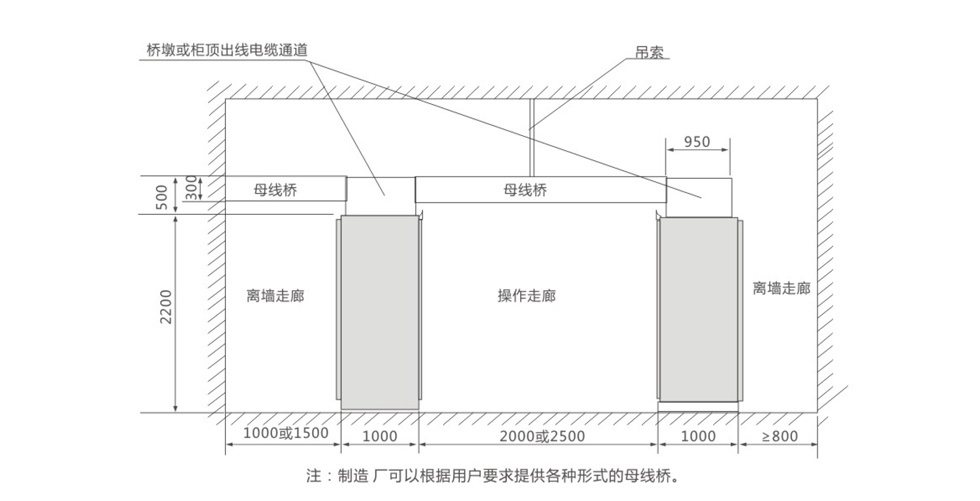

母线桥安装示意图(图5)

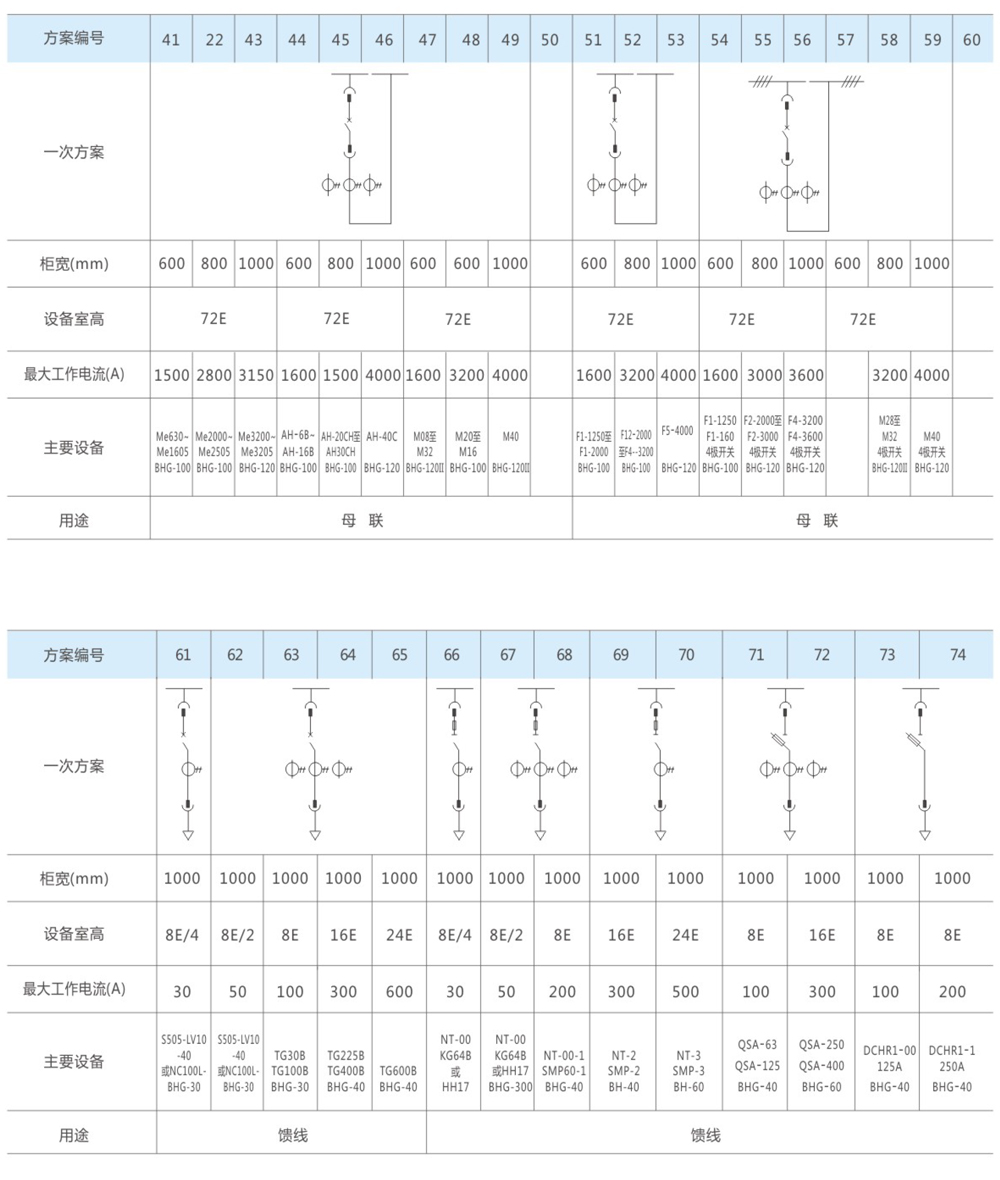

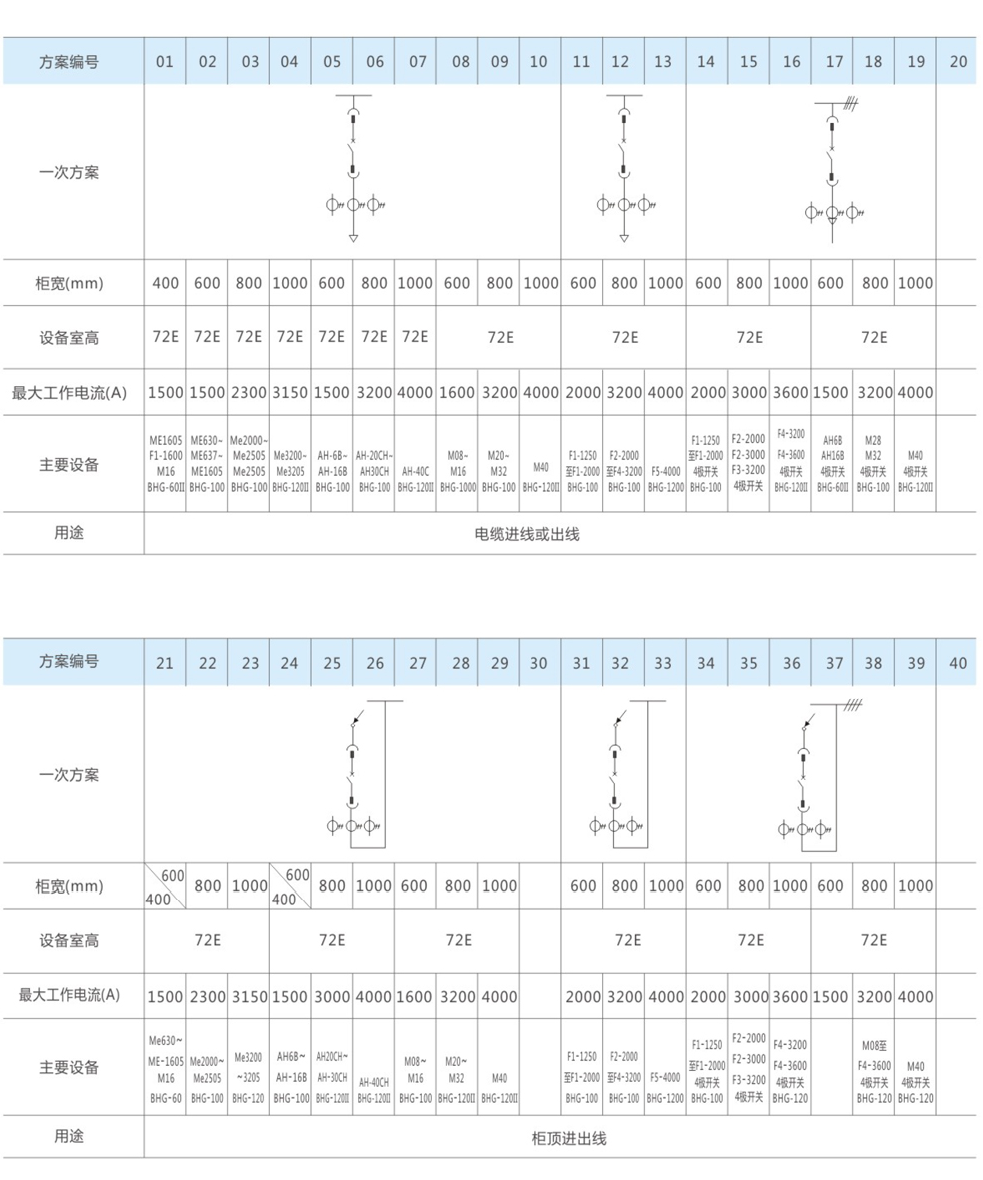

一次回路方案图
