GCS低压抽出式开关柜 抽出式配电成套装置
概述
GCS低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz,额定工作电压为380V(400V),(660V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

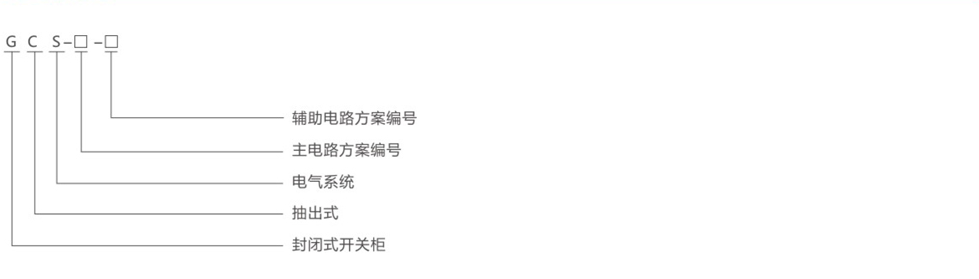

型号及含义

性能指标
装置的设计符合下列标准:IEC 439-低压成套开关设备和控制设备、GB 72501 低压成套开关设备、ZBK 36001 低压抽出式成套开关设备。GCS低压抽出式开关柜在各项性能指标上均达到上述标准要求。
基本技术参数
| 项目 | 参数 |
| 主电路额定电压(V) | 交流380(400)、(660) |
| 辅助电路额定电压(V) | 交流220、380(400)直流110、220 |
| 额定频率(Hz) | 50(60) |
| 额定绝缘电压(V) | 660(1000) |
| 额定电流(A) | 水平母线 | ≤4000 |
| 垂直母线(MCC) | 1000 |
| 母线额定短时耐受电流(kA,1s) | 50,80 |
| 母线额定峰值耐受电流(kA/0.1s) | 105,176 |
| 工频试验电压(V/1 min) | 主电路 | 2500 |
| 辅助电路 | 1760 |
| 三相四线制母线 | A.B.C.PE.N |
| 三相五线制母线 | A.B.C.PE.N |
| 防护等级 | IP30.IP40 |
主结构
- 主构架采用8MF开口型钢,型钢的二侧面分别有模数为20mm、100mm和φ9.2mnl的安装孔,内部安装灵活方便。
- 主构架装配形式设计为两种,全组装式结构和部份(侧框和横梁)焊接式结构,供用户选择。
- 装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
- 水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,使装置的主电路具备高短路强度能力的基本措施。
- 电缆隔室的设计使电缆上下进出均十分方便。
装置通用柜体高度固定为2200mm,宽度与深度尺寸系列如下表:
| 宽(mm) | 深(mm) | 高(mm) |
| 400 | 800、1000 | 2200 |
| 600 | 800、1000 | 2200 |
| 800 | 600、800、1000 | 2200 |
| 1000 | 600、800、1000 | 2200 |
功能单元
- 抽屉层高的模数为160mm,分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
- 抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
- 每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。
- 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
- 1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
- 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
- 抽屉单元设有机械联锁装置。
主要电器元件
- 主要电器元件的选用原则立足于引进技术,国内能成系列批量生产,又能满足装置高性能的要求。
- 电源及馈线单元断路器主选AH系列,也可选用其它性能Schneider公司生产的M系列、公司生产的F系列。AH型断路器具有性能好结构紧凑、重量较轻、系列性强的特点。价格相对较低,维护使用方便,各项性能指标能满足本装置的要求。
- 抽屉单元(电动机控制单元、部份馈电单元)断路器主选CM1、TM30系列塑壳断路器,部份选用MOELLER公司生产的NZM100A系列。这些开关均有性能好,结构紧凑、短飞弧或无飞弧、技术经济指标高的特点,能满足本装置的要求。
- 隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强并可以实现机械联锁。
- 熔断器主选NT系列。
- 交流接触器选用B系列、LC1-D系列。
装置特点
- 提高转接件的热容量,较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
- 功能单元之间、隔室之间的分隔清晰、可靠,不因某一单元的故障而影响其它单元工作,使故障局限在最小范围。
- 母线平置式排列使装置的动热稳定性好,能承受80/176kA短路电流的冲击。
- MCC柜单柜的回路数量多到22回,充分考虑大单机容量发电,石化系统等行业自动化电动机群的需要。
- 装置与外部电缆的连接在电缆隔室中完成,电缆可以上下进出。电流互感器装置于电缆隔室内,使安装维修方便。
- 同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压,可部分降低对元器件短路强度要求。
- 抽屉单元有足够数量的二次插插件(1单元及以上为32对,1/2单元为20对),可满足计算机接口和自控回路对接点数量的要求。
辅助电路
辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定,适用于发电厂、变电站的低压厂(所)用电系统及厂矿企业、高层建筑内的低压配电系统。
辅助电路方案根据主电路方案分电源进线、馈线(PC)和电动机馈线(MCC)操作控制的功能单元进行设计。
安装与使用
产品到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知合同有关部门做好商务记录,共同分析原因,作好签证和善后处理。对于不立即安装的产品,应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所,妥善保管。
产品的安装应按安装示意图进行(见附图)。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时,如表面因运输、保管等原因有不平整时需平整后再连接紧固。
装置单独或成列安装时,其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定。
| 项次 | 项目 | 允差(mm) |
| 1 | 垂直度 | 3.3 |
| 2 | 相邻两柜顶部水平度 | 2 |
| 成列柜顶部 | 5 |
| 3 | 相邻两边不平度 | 1 |
| 成列柜边 | 5 |
| 4 | 柜间接缝 | 2 |
产品安装后投运前的检查与检验
- 检查柜面漆或其它覆盖材料(如喷塑)有否损坏,柜内是否干燥清洁。
- 电器元件的操作机构是否灵活,不应有卡滞或操作力过大现象。
- 主要电器的主辅触头的通断是否可靠、准确。
- 抽屉或抽出式机构抽拉应灵活、轻便,无卡阻和碰撞现象。
- 抽屉或抽出式结构的动、静触头的中心线应一致,触头接触应紧密。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确,闭锁或解除均应可靠。
- 相同尺寸的抽屉应能方便的互换,无卡阻和碰撞现象。
- 抽屉与柜体间的接地触头应接触紧密,当抽屉推入时,抽屉的接地触头比主触头先接触,拉出时接地触头比主触头后断开。
- 仪表的刻度整定、互感器的变比及极性应正确无误。
- 熔断器的熔芯规格应符合工程设计的要求。
- 保护的额定值及整定应正确,动作可靠。
- 用1000V兆欧表测绝缘电阻值不得低于1MΩ。
- 各母线的连接应良好,绝缘支撑件、安装件及其它附件安装应牢固可靠。

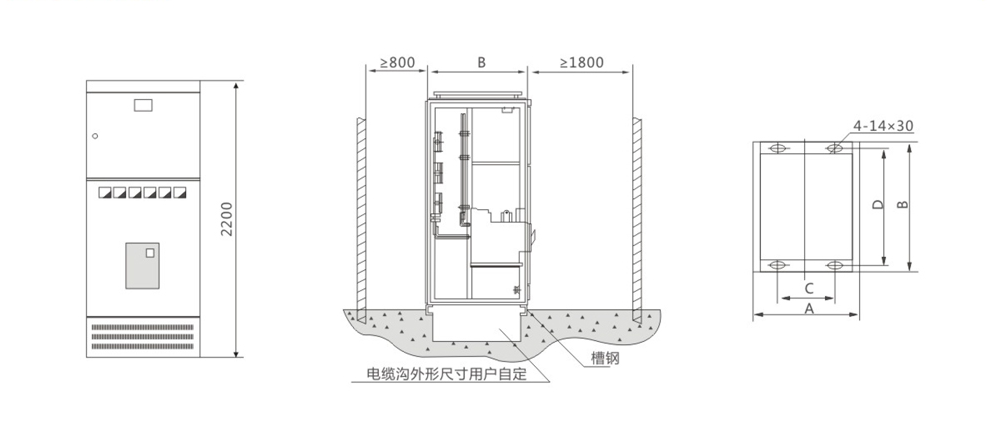

图1、安装示意图

| 通用柜代号 | A | B | C | D | 备注 |
| GCS-TG10-4 | 1000 | 1000 | 650 | 956 | 联络柜 |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 | 受电柜 |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | 受电柜 |
| GCS-TG088-4 | 800 | 800 | 650 | 756 | 受电柜 |

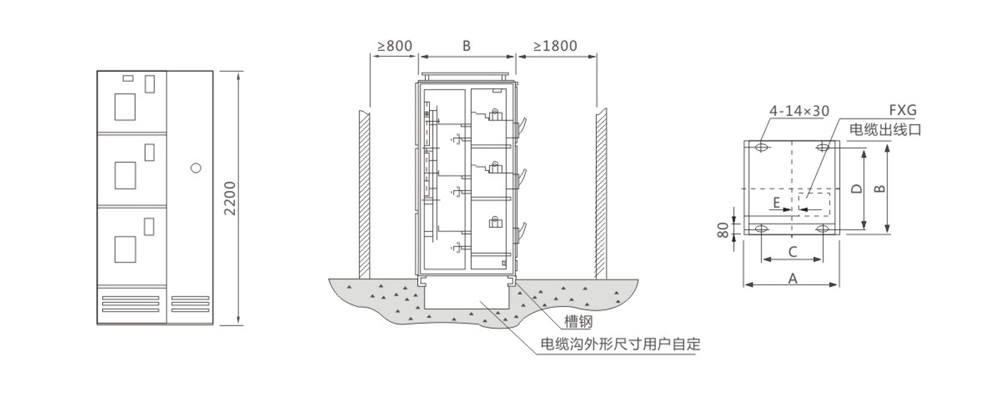

图2、PC柜安装示意图

| 通用柜代号 | A | B | C | D | E | F×G |
| GCS-TG1010-2 | 1000 | 1000 | 650 | 956 | 160 | 400×400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 160 | 200×400 |
| GCS-TG0808-2 | 800 | 800 | 650 | 756 | 160 | 400×400 |

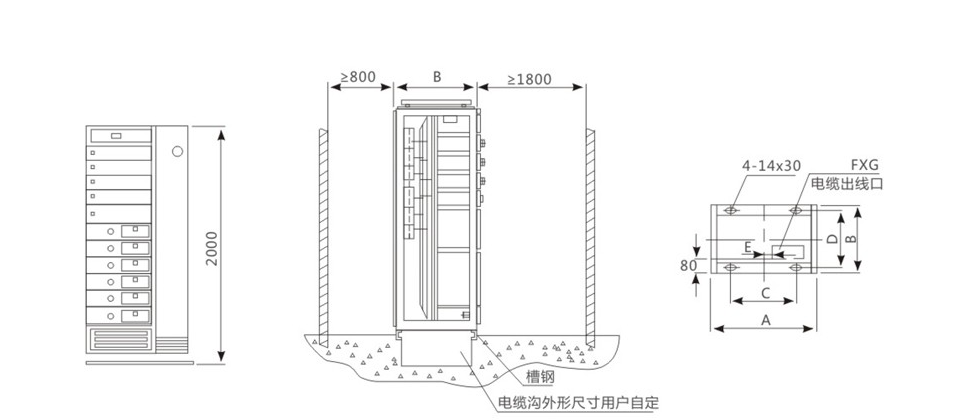

图3、MCC柜安装示意图

| 通用柜代号 | A | B | C | D | E | FXG |
| GCS-TG1006-1 | 1000 | 600 | 650 | 556 | 160 | 400×350 |
| GCS-TG0806-1 | 800 | 600 | 650 | 556 | 160 | 200×350 |

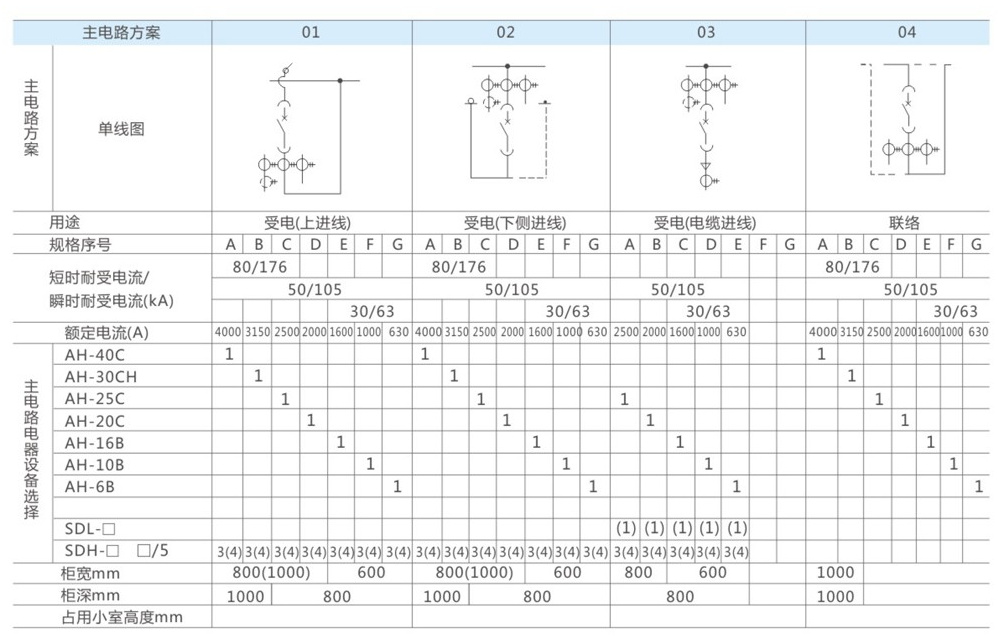

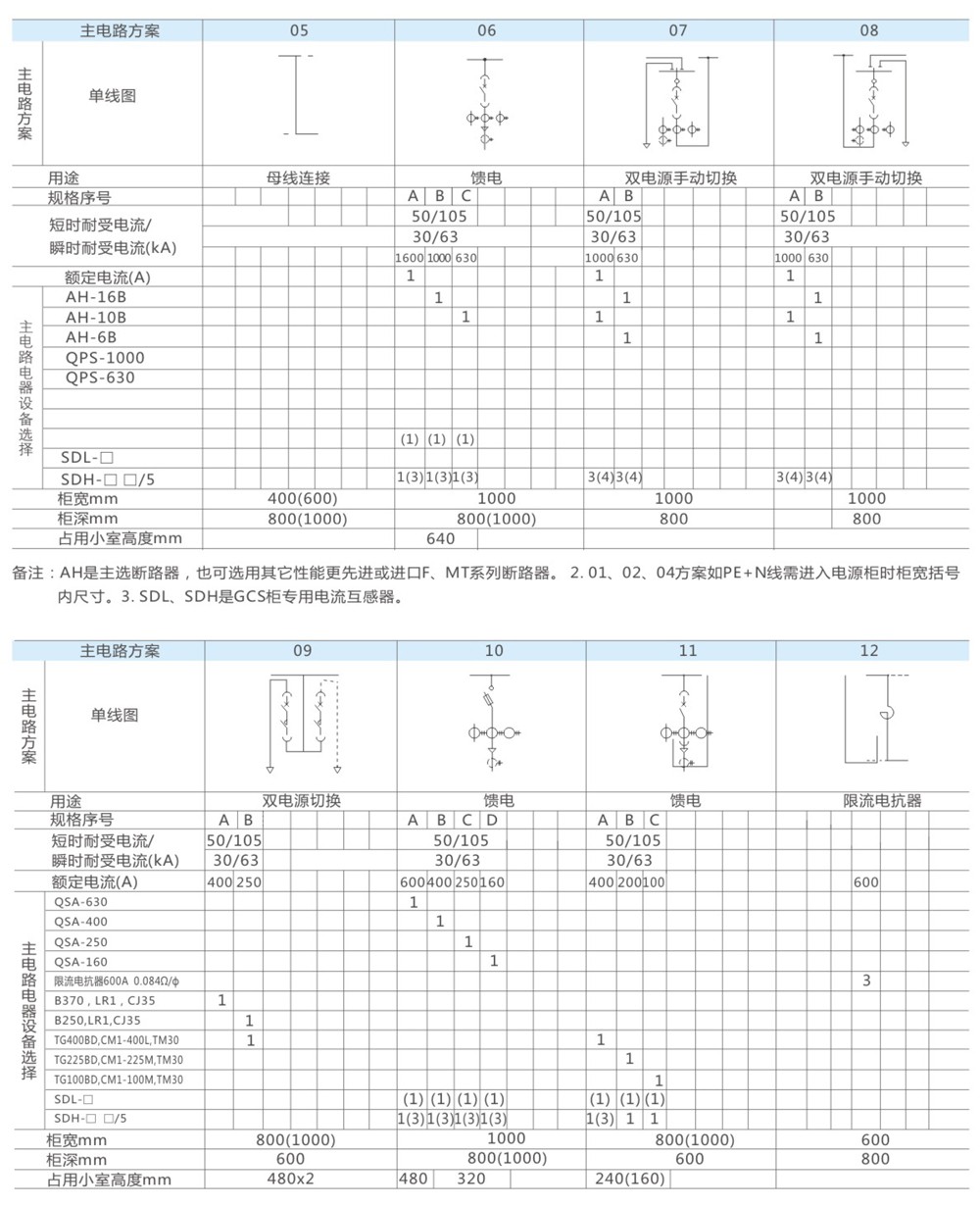

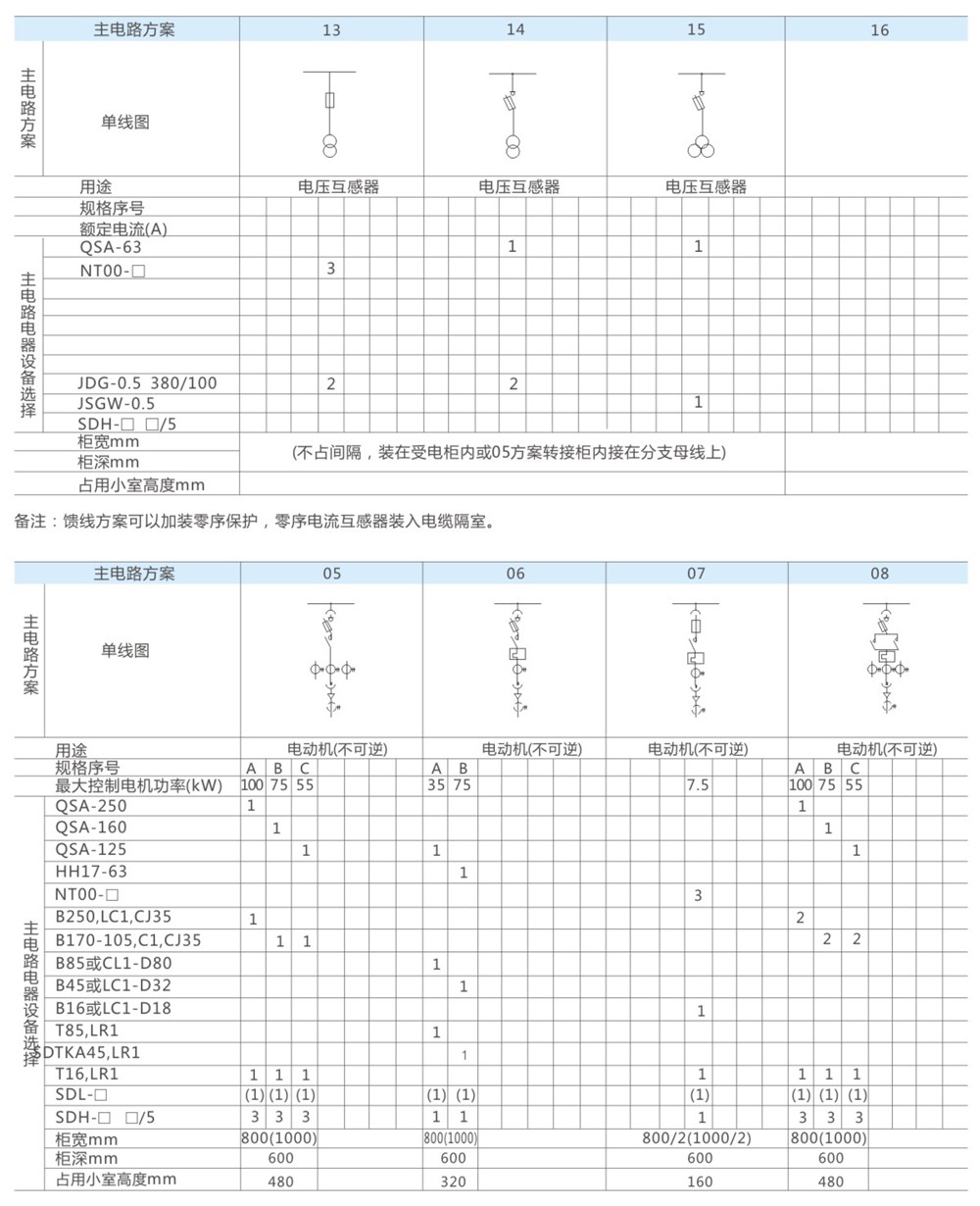

一次方案图
